Американские подводные лодки от начала XX века до Второй Мировой войны

Типы «Gato», «Balao» и «Tanch» (тип Gato – 54 шт.: Albacore, Amberjack, Angler, Barb, Bashaw, Blackfish, Bluefish, Bluegill, Bonefish, Bream, Cavalla, Cero, Cobia, Cock, Cod, Corvina, Croaker, Dace, Dorado, Drum, Finback, Flasher, Flier, Flounder, Flying Fish, Gabilan, Gato, Greenling, Grouper, Growler, Grunion, Guardfish, Gunnel, Gurnard, Haddo, Haddock, Hake, Halibut, Harder, Herring, Hoe, Jack, Kingfish, Lapon, Mingo, Muskallunge, Paddle, Pargo, Peto, Pogy, Pompon, Puffer, Rasher, Raton, Ray, Redfin, Robalo, Rock, Runner, Sawfish, Scamp, Scorpion, Shad, Silversides, Snook, Steelhead, Sunfish, Tinosa, Trigger, Tullibee, Tunny, Wahoo, Whale

тип Balao – 120 шт.: Archerfish, Aspro, Atule, Balao, Bang, Barbero, Batfish, Baya, Becuna, Bergall, Besugo, Billfish, Blackfin, Blenny, Blower, Blueback, Boardfish, Bowfin, Brill, Bugara, Bumper, Burrfisli, Caberon, Cabrilla, Caiman, Capelin, Capitaine, Carbonero, Carp, Catfish, Charr, Chivo, Chopper, Chub, Clamagore, Cobbler, Cochino, Corporal, Crevalle, Cubera, Cusk, Dentuda, Devilfish, Diodon, Dogfish, Dragonet, Entemedor, Greenfislt, Guavina, Guitarro, Hackleback, Halfbeak, Hammerhead, Hardhead, Hawkbill, Icefish, Jallao, Kraken, Lamprey, Lancetfish, Ling, Lionfish, Lizardfish, Loggerfish, Macabi, Manta, Mapiro, Menhaden, Mero, Moray, Pampanito, Parche, Perch, Picuda, Pintado, Pipefish, Piper, Piranha, Plaice, Pomfret, Queenfish, Quillback, Redfish, Roncador, Rouquil, Rozorback, Sabolo, Sablefish, Sandlance, Scabbardfish, Seacat, Seadevil, Seadog, Seafox, Seahorse, Sealion, Sea Owl, Sea Peacher, Sea Robin, Segundo, Sennet, Skate, Spadefisli, Cutlass, Diablo, Irex, Medregal, Odax, Pomodon, Quillback, requin, Runner, Sea Leopard, Sirago, Spinax, Tench, Thornback, Tirante, Того, Torsk, Trutta)

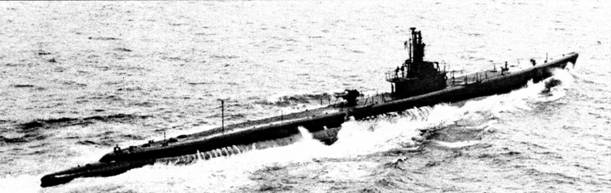

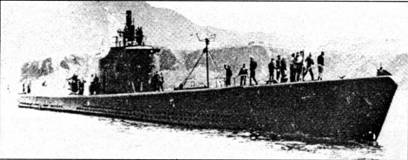

ПЛ SS-212 «Gato», давшая название целому типу. Фото 29.11.1944.

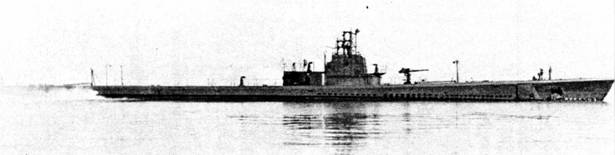

ПЛ «Barb» 20 июня 1942 года. Лодки, построенные Electric Boat Co., отличались формой и расположением отверстий в легком корпусе.

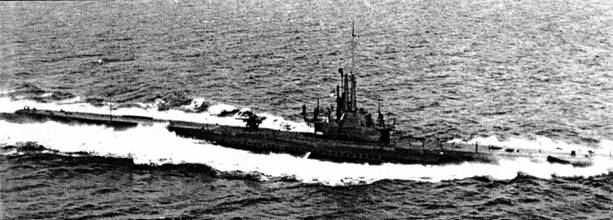

ПЛ «Scabbardfish» – типичная лодка типа «Gato» поздних серий выпуска. Выход в первый боевой поход 30.05.1944.

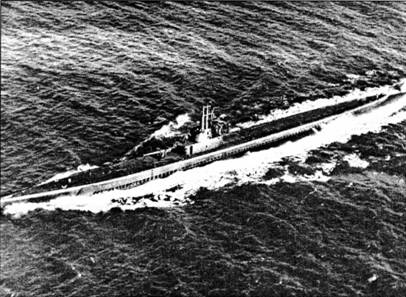

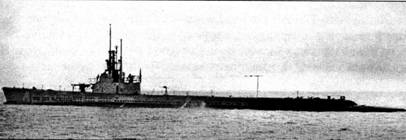

Лодка SS-249 «Flasher», лидер no потопленному тоннажу в американском подводном флоте. Фото 4.11.1943.

Первой лодкой типа «Gato» стала подлодка SS-228 «Drum», принятая в состав ВМФ 1.11.1941, но в момент нападения на Перл-Хар- бор только «Gato» считалась боеготовой. Она стала первой из 73 подводных лодок этого типа, заказанных в 1940г. и ставших основными лодками США в разразившейся войне. После нападения на Перл-Харбор было заказано еще 132 лодки близкого типа «Balao».

«Gato» стала увеличенной версией предпоследней серии «Tambor». Эти лодки были на 350т больше (1825т) и на 1,2м длиннее (92м). Большая часть избыточного веса приходилась на усовершенствованные дизели и аккумуляторные батареи. Остальные изменения коснулись вопросов обитаемости (например, были увеличены танки для пресной воды).

Тип «Balao» был очень близок к «Gato» и иногда не рассматривался как отдельный тип. Основных отличий было два: во-первых, ряд корпусных элементов сделали более технологичными для серийного производства, во-вторых, силовые элементы корпуса перепроектировали под более значительное давление, что позволяло лодке погружаться на 100 футов глубже, итого – 400 футов. Эти лодки были очень популярны и не раз доказывали свою высокую живучесть.

«Gato» вынесли на себе всю тяжесть войны с 1942г. и до ее конца. Из 73 принятых в состав ВМФ лодок одна (SS-248 «Dorado») потоплена в Карибском море американским самолетом по пути к Панамскому каналу и 18 были потеряны в Тихом океане в результате противодействия противника. Наиболее известными лодками, имена которых прославились в годы войны, были ПЛ типа «Gato» – SS-249 «Flasher» (лодка, лидирующая по потопленному тоннажу), SS-220 «Barb», SS-215 «Growler», SS-236 «Silversides», SS-237 «Trigger», SS-238 «Wahoo» и многие другие, которым не хватило совсем чуть-чуть, чтобы попасть в группу лидеров.

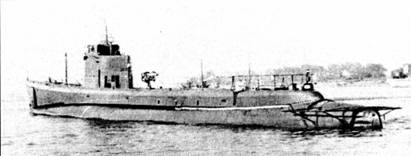

На фото вверху: ПЛ «Growler» в феврале 1943 года столкнулась с японским транспортом. На фото 5.05.1943 лодка после восстановительного ремонта выходит на испытания.

Трое из 22 морских летчиков, спасенных лодкой «Tang» во время своего второго патрулирования. Спасательная операция в районе о.Тру к, апрель 1944 года.

Из 132 заказанных лодок «Balao» на последние 10 единиц заказ был отменен в связи с окончанием войны, 21 лодка находилась в стадии боевой подготовки и не приняла участия в боевых действиях. Все остальные 101 субмарина приняли участие в боях с Японией. Большинство из них вступили в строй слишком поздно, чтобы успеть совершить много боевых походов и добиться значительных результатов. В этом плане исключением стали SS-304 «Seahorse» и SS-306 «Tang». 10 лодок типа «Balao» были потеряны.

В конце войны было заказано 134 лодки типа «Tench». Но до конца боевых действий успели спустить на воду только 30, из них 11 успели закончить боевую подготовку и выйти в боевые походы. Ни одна лодка типа «Tench» потеряна не была.

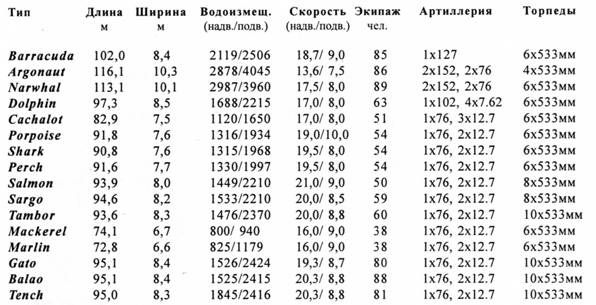

Характеристики американских ПЛ Второй мировой войны

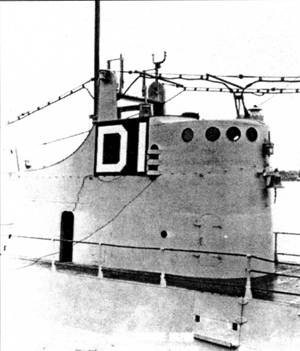

Рубка лодки «Dolphin» (типа N). Эта рубка светлого серо-голубого цвета типичной предвоенной окраски американских подводных лодок. Хорошо видны две радиоантенны по бокам рубки.

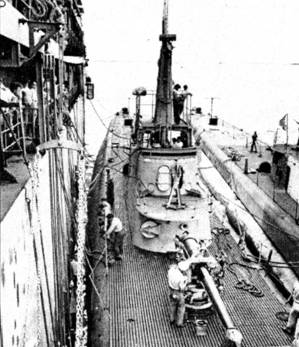

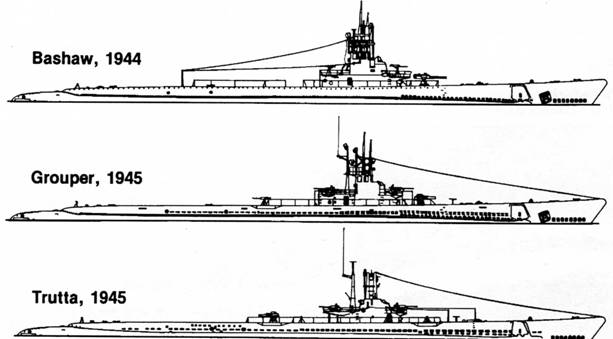

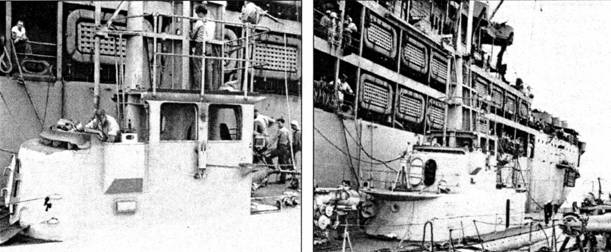

Три фотографии (1 вверху и 2 внизу) показывают с разных сторон рубку ПЛ «Bashaw», пришвартованную к своей плавбазе, Брисбен, 9 августа 1944 года. Обратите внимание на люк для обслуживания палубного орудия в носовой части рубки и ТВТ, смонтированный в коробчатом спонсоне по борту рубки (вместо носовой или кормовой оконечностей, как это практиковалось обычно). «Bashaw» окрашена по одной из двух серо-черных камуфляжных схем, принятых в июне 1944 г. Вероятно, это светлая схема Measure 32/3SS-B.

Подводная лодка. Устройство и вооружение

Внутреннее устройство американских лодок мало отличалось от подобных кораблей других стран. Хотя послевоенное сравнение с трофейными японскими, немецкими и итальянскими лодками свидетельствует о лучших жизненных условиях, обитаемости американских субмарин (речь здесь, конечно, не идет о немецких лодках последних серий).

< image l:href="#"/>

ПЛ SS-213 «Greenling», 1943 год

На фото вверху: Командир лодки наблюдает за целью в артиллерийский перископ. На переднем плане – по его докладам штурман ведет расчеты на круговой логарифмической линейке, на заднем плане – оператор вносит данные в автомат торпедной стрельбы.

На фото вверху: Кормовые двухярусные стеллажи запасных торпед.
