Американская планирующая бомба GB-1
Усовершенствованная бомба GB-4
По аналогичной схеме была выполнена и особо мощная бомба TARZON массой 5,4 т при длине 6,4 м, которая, как и другие управляемые бомбы, достаточно широко и эффективно применялась в Корее.
Успешное применение этого оружия американцами против северокорейских объектов послужило причиной активизации аналогичных работ и в Советском Союзе. Для начала в 1950 г. решили провести испытание трофейных «Фрицев». К этой работе привлекли КБ-2 Министерства сельскохозяйственного машиностроения, уже имевшее опыт использования немецкой радиокомандной системы наведения

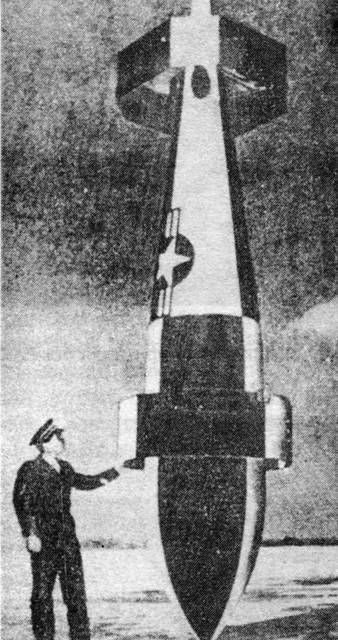

Корректируемая авиабомба VB-3

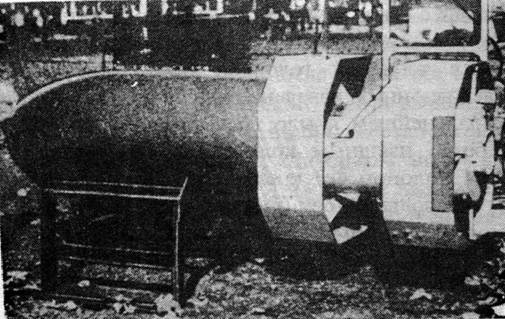

VB-13 – управляемая авиабомба с кольцевым крылом
Однако в начале 50-х годов простое воспроизведете немецкой управляемой бомбы десятилетней давности представлялось нецелесообразным. Использование трофейной радиолинии, попавшей в руки как советских, так и американских специалистов, не обеспечивало достаточной устойчивости оружия к различным средствам радиоэлектронной борьбы. Возросшие скорости полета самолетов-носителей требовали соответствующих аэродинамических форм подвесного самолетного вооружения. Поэтому уже в 1950 г. Минсельхоз- маш обратился в правительство с предложением об организации разработки трех типов управляемых бомб – бронебойной УБ-1600Б и фугасных УБ-2000 и УБ-6000 (цифры в наименовании бомбы соответствовали массе в килограммах). Предусматривалось, что разработку управляемых бомб возглавит Александр Давидович Надирадзе. Еще в предвоенные годы Надирадзе успел вписать свое имя в историю отечественной авиации созданием первого шасси на воздушной подушке, а в дальнейшем перешел к работам в области ракетостроения. В начале 50-х годов под его руководством в КБ-2 велась разработка неуправляемой зенитной ракеты «Стриж». В качестве заместителей главного конструктора по управляемым бомбам предлагались В. И. Борисенко, В. И. Гоголев, В. И. Макаров и Ф. Ф. Рыженков.
В результате рассмотрения этих предложений было принято правительственное Постановление от 15 октября 1951 г. № 3969-1815, предусматривавшее проведение опытно-конструкторских работ по двум типам управляемых авиабомб в фугасном снаряжении – УБ-2000Ф «Чайка» и УБ-5000Ф «Кондор» массой, как легко догадаться, соответственно 2 и 5 т. Кроме того, этим Постановлением предусматривались проработки по бронебойной бомбе УБ-2000Б, которые в дальнейшем были прекращены после выхода 27 ноября 1953 г. Постановления № 2856-1213, уточняющего задачи и сроки разработки управляемых авиабомб. По-видимому, отказ от разработки бронебойной авиабомбы был связан с наметившимся оснащением кораблей потенциального противника принципиально новыми высокоэффективными средствами ПВО. В условиях противодействия корабельных зенитных ракетных комплексов затруднился выход самолета на рубеж бомбометания на средних и больших высотах. Более эффективным противокорабельным оружием представлялись уже разработанные к тому времени первые советские авиационные противокорабельные ракеты КС («Комета»).
Постановление от 27 ноября 1953 г. также уточнило состав разработчиков управляемых бомб. Вместо НИИ-885, скомпрометированного провалом работ по радиоэлектронному оборудованию для «Щуки», в качестве разработчика радиокомандной аппаратуры для управляемых бомб был привлечен НИИ-648.
В качестве основного носителя для «Чайки» рассматривался Ил-28, для «Кондора» – Ту-16, а на первых порах – Ту-4.

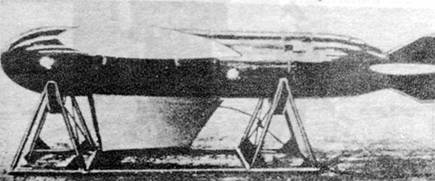

Советская управляемая бомба «Чайка»
Технический облик управляемых бомб в основном определился в ходе предварительных проработок еще до принятия первого Постановления.
Конструктивно первая советская управляемая бомба унаследовала от «Фрица» только Х-образное исполнение крыльев и использование интерцепторов для управления полетом. Принятое расположение крыльев было вполне естественным для размещаемого на внешней подвеске летательного аппарата с примерно одинаковым уровнем потребного маневра как в горизонтальной, так и в вертикальной плоскости, что обусловило его применение на большинстве управляемых авиационных ракет. В отличие от «Фрица», советская бомба оснащалась треугольными крыльями с большой стреловидностью по передней кромке, что снижало потери дальности и скорости полета носителя с подвешенной управляемой бомбой. Крылья были выполнены из дюралюминиевых плит и крепились на болтах к кронштейнам на корпусе боевой части – в отличие от неудобных в эксплуатации приваренных к корпусу крыльев немецкой бомбы. Установленные на задних кромках крыльев интерцепторы управления по крену работали в режиме «да – нет».
Также изготовленное из дюралевых плит хвостовое оперение «Чайки» было выполнено по двухкилевой схеме и выгодно отличалось от немецкого аналога в части удобства размещения под фюзеляжем самолета. По два интерцептора по каналам
курса и тангажа работали в колебательном режиме, поочередно отклоняясь в противоположные стороны с частотой 5 Гц – той же, что и в немецкой системе «Кель-Страсбург».На обеих законцовках стабилизатора размещались трассеры красного огня яркостью по 500 000 свечей с продолжительностью работы не менее 83 с.
Корпус бомбы состоял из боевой части и хвостового отсека с аппаратурой управления и стабилизации.
Стальной корпус боевой части включал соединенные сваркой литую головную часть оживальной формы, основную цилиндрическую часть и коническое дно с закрываемым крышкой люком для заливки тротила. На цилиндрической части корпуса крепились два запальных стакана под взрыватели АВ-139, две бобышки подвески к носителю и по одному кронштейну для крепления каждого крыла.
Хвостовой отсек состоял из сварного тонкостенного конуса и концевой части из двух литых полуцилиндров. В хвостовом отсеке размещались приемник одного из трех частотных диапазонов (К-4, К-6 или К-7) и усилитель-дешифратор К-21 аппаратуры командного радиоуправления КРУ-УБ, а также блок управления БУ-2.

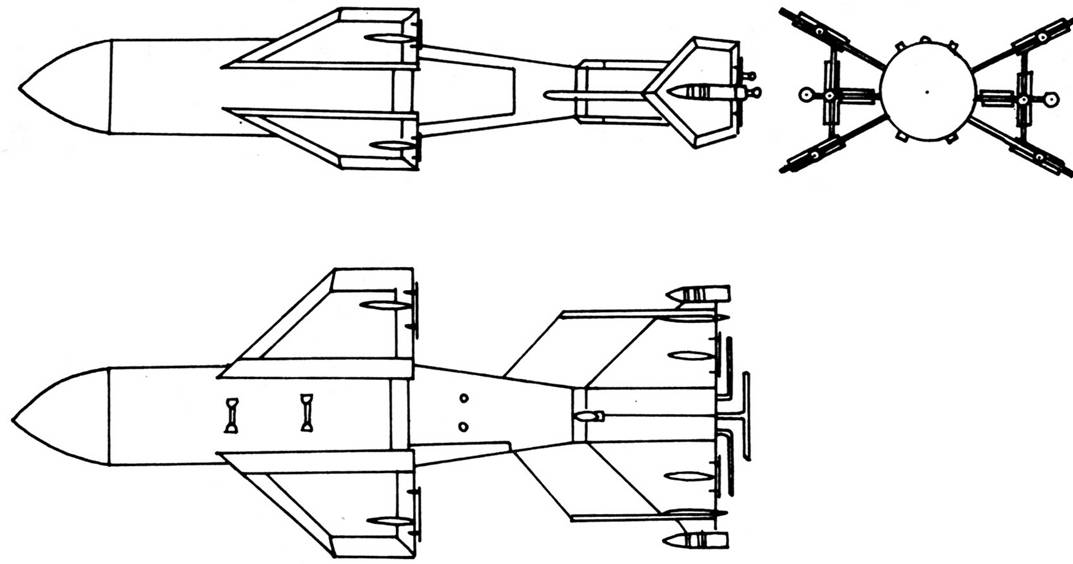

Схема управляемой бомбы «Чайка»
В блок БУ-2 входили разработанный ОКБ-122 автопилот АП-59 с гиродатчиком крена ДК-8Ф, батарея 14СБ- 40У, вторичные источники электропитания ПАГ-1Ф и УС-80Ф, коммутационный блок БР-2.
Размещаемая на носителе аппаратура КРУ-УБ использовала передатчик непрерывного излучения с вре- мяимпульсной модуляцией. Для управления конкретной «Чайкой» задействовалась только одна длина волны из 600 располагаемых, а еще на двух частотах передача велась только для дезинформации средств радиоэлектронной борьбы противника. На самолете устанавливались три передатчика – К-14, К-16 и К-17 для работы в двух метровых (I и И) и дециметровой (III) группах диапазонов волн. Сигнал на передатчики поступал через шифратор К-13 с командодатчика К-26, присоединенного к специальному оптическому прицелу ОПБ-2УП, разработанному ЦКБ-589 МАП.
В качестве основного метода наведения был принят простейший так называемый трехточечный способ, при котором штурман самолета-носителя отклонением ручки (кнюпеля) на блоке командодатчика стремился удержать «Чайку» на линии «самолет-цель», огни трассеров должны были наблюдаться на фоне цели в окуляре прицела.
Характер движения «Чайки» с ее развитыми аэродинамическими поверхностями мог существенно отличаться от близкой к параболе траектории падения обычной авиабомбы. При отсутствии команд наведения при полете с задействованным автопилотом она просто планировала бы по наклонной прямой, удерживаясь ниже линии «самолет-цель». Поэтому началу наведения по методу «трех точек» предшествовал участок программного выведения «Чайки» на линию «самолет-цель». На этом участке штурман при помощи кнюпеля старался совместить наблюдаемые огни трассеров «Чайки» с подвижным индексом, перемещаемым по заранее выработанной временной программе в поле зрения прицела ОПБ-2УП. Поскольку скорость «Чайки» была заведомо меньше, чем у самолета, наведение по методу «трех точек» можно было осуществить только после пролета носителя над целью, когда управляемая бомба, выполнив программный разворот на пикирование, оказывалась в задней полусфере самолета.
В результате траектория движения бомбы приобретала характер довольно изящной фигуры почти самолетного пилотажа. При полете носителя на высоте 7 км она сбрасывалась на удалении 2,6 км от цели, пролетала вперед более 4 км, а затем возвращалась к цели, поражая ее к тому моменту, когда самолет уже уходил на 5 км от объекта бомбометания. При этом наклонная дальность от самолета до цели увеличивалась до 9 км – успешность бомбометания явно зависела от должной прозрачности атмосферы. Кроме чувствительности к метеоусловиям, эта схема боевого применения несла в себе и другой органический недостаток – для завершения наведения и поражения цели самолет должен был как по ниточке пройти по прямой всю зону огня непосредственно прикрывающей цель зенитной артиллерии, в то время как взаимозависимость носителя и обычной бомбы прерывалась в момент раскрытия замков бомбодержателей.
В 1953 г. в Государственном союзном научно- исследовательском институте № 642 (ГСНИИ-642) – так с 15 декабря 1951 г. стало именоваться КБ-2 после объединения с расположенным на той же территории заводом № 67 – была изготовлена экспериментальная партия из 13 бомб, успешно прошедшая наземные и летные испытания. Разработанная смежными организациями аппаратура прошла отработку на вибростендах и в термобарокамерах. Для испытаний на полигоне Владимировка подготовили два носителя – Ту-4 и Ил-28. К маю следующего года не без трудностей завершили летные испытания бомб экспериментальной партии – при сбросе восьми боеприпасов из 13, прошедших стендовые испытания, автопилот не обеспечил управление по поперечному каналу. Пришлось приостанавливать испытания и дорабатывать аппаратуру, но в целом эксперименты подтвердили возможность применения бомб с высот 5-9 км на скоростях 500-700 км/ч. Летные испытания заводской партии проводились в два этапа. Сперва провели пять баллистических сбросов для подтверждения аэродинамических и баллистических характеристик, выявив при этом вредное влияние на боковую устойчивость антенн I группы канала радиоуправления, первоначально размещенных на задней кромке крыла. Разработчики радиоаппаратуры согласились на перенос антенн на переднюю кромку шайб двухкилевого оперения.
