Предусмотренная планом 1969 года постройка пяти первых машин была выполнена сдачей двух серий, 85-й и 86-й (установочные серии включали, соответственно, два и три самолета). В следующем, 1970 году, завод сдал 30 серийных машин, в 1971 году — уже 60, в 1972 году — 71 (против 70 по плану, лишняя машина понадобилась для компенсации разбитой в аварии), завершив выпуск самолетов этой модификации в 1973 году производством последних 59 машин. Всего было построено 225 самолетов Су-17 с 85-й по 94-ю серию выпуска. Из этого числа 16 машин были доработаны в экспортный вариант с неофициальным обозначением Су-17К (С-32К) и поставлены весной 1972 года в Египет. На вооружение строевых частей отечественных ВВС первые Су-17 начали поступать в октябре 1970 года.

Параллельно шло производство Су-7. Признанием личной заслуги директора В.Е. Копылова в освоении новой техники и выполнении производственного плана стало присвоение ему в апреле 1971 года звания Героя Социалистического труда.

Большую партию из полутора сотен Су-7 тогда заказала Индия. Для обеспечения поставок туда в длительную командировку был отправлен старший летчик-испытатель завода А.М. Целков. На время его отсутствия облетом сдаваемых Су-17 занимался назначенный заводским шеф-пилотом П.К. Киричук (к слову, сам только что вернувшийся из загранкомандировки в Египет, где помогал восстанавливать разгромленную в недавней "шестидневной войне" авиацию). Киричук подготовил для работы на Су-17 заводских молодых летчиков Ю.А. Эйсмонта и Г.Д. Гордейчика, которые и облетывали почти все выпускавшиеся машины этого типа.

От своего прототипа С-22И новые машины значительно отличались даже внешне, а их внутренняя "начинка" подверглась еще большим изменениям. Прежде всего, для размещения нового оборудования и вооружения были необходимы дополнительные объемы, что потребовало практически полностью перекомпоновать фюзеляж самолета. Кабина теперь переходила в гаргрот, по типу Су-7У, в котором были установлены агрегаты самолетных систем и радиооборудование. Количество и размеры люков обслуживания увеличили, их расположение стало более продуманным и удобным. Для прокладки жгутов электрооборудования сверху на фюзеляже сохранили два небольших гаргрота, как и на "семерке", а вот от системы струйной защиты воздухозаборника двигателя, не оправдавшей возложенных на нее надежд, на Су-17 отказались.

Фонарь кабины стал открываться вверх, для лучшего обзора задней полусферы на нем устанавливался смотровой прибор (перископ). Передняя неподвижная часть фонаря включала лобовое силикатное стекло 25-мм толщины и два боковых стекла с электрообогревом. Смена прежнего бронестекла десятисантиметровой толщины, использовавшегося на Су-7Б, имела целью избавить летчика от проблем с видимостью, поскольку там преломление света на толстом бронеблоке и отражателе прицела делало обзор вперед крайне неудовлетворительным. Можно добавить, что вопросы обеспечения хорошего обзора летчику в это время стали определяющими и подобную трансформацию с уменьшением толщины остекления в пользу лучшей видимости претерпели и другие боевые самолеты. Так, на истребителях, где поражение с передних ракурсов стало маловероятным (время лихих лобовых атак осталось в прошлом), толщины лобового стеклоблока определялись уже по условиям «птицестойкости».

На Су-17 для улучшения обзора первые три машины 86-й серии (№ 86–01 — 86–03) получили беспереплетные козырьки иной конструкции, без плоского лобового стекла (как и на первом самолете № 85–01) с обдувом теплым воздухом, отбираемым за 9-й ступенью компрессора двигателя (трубопровод горячего воздуха проходил снаружи в обтекателе по низу левой стороны фюзеляжа). Округлая прозрачная панель козырька из органического ориентированного стекла имела толщину 10 мм. По результатам испытаний, проведенных в ГНИКИ ВВС в 1971 году летчиками-испытателями А.А. Ивановым и Н.И. Михайловым, новая конструкция фонаря, лишь незначительно улучшившая обзор, принята не была, и все последующие машины выпускались с традиционным остеклением, имевшим бронестекло, каркас и обладавшим лучшей прочностью, что считалось более безопасным в случае столкновения с птицами. Машины № 85–01 и 85–02 вместе с № 86–02 оставались в распоряжении ОКБ и в дальнейшем использовались для проведения различных испытаний, в том числе при отработке вооружения и лыжного шасси, две других (86–01 и 86–03) после испытаний передали военным и они эксплуатировались в ряде воинских частей.

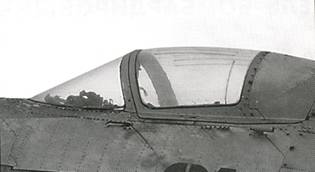

Остекление кабины с бескаркасным козырьком фонаря Су-17 зав. № 86–01

Фонарь кабины летчика серийного Су-17

Конструкция головной части фюзеляжа истребителя- бомбардировщика Су-17

Неподвижная часть крыла самолета Су- 17 с шарнирным узлом поворота

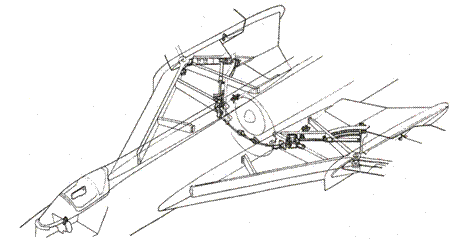

Система управления поворотом крыла истребителя- бомбардировщика Су-17

Уменьшение взлетной и посадочной скорости потребовало снизить скоростной порог безопасного покидания самолета. Улучшенное катапультное кресло КС4-С32 (с носимым аварийным запасом и аварийной радиостанцией) в случае аварии позволяло спастись летчику не только на высоте, но и на разбеге или пробеге при скорости свыше 140–170 км/ч.

Конструкция крыла, не считая мелких изменений, осталась практически такой же, как и у С-22И. Оно образовывалось профилями семипроцентной толщины со скругленным носком, унаследованных от предшественника Су-7. Кроме узлов подвески вооружения, встроенных в силовые аэродинамические перегородки на концах неподвижной части крыла (в отличии от С-22 балочные держатели устанавливались без "развала" в сторону противоположную основным сойкам шасси), еще два дополнительных пилона для балочных держателей установили на центроплане ближе к фюзеляжу. По компоновочным соображениям, чтобы "увести" подвески от расположенных здесь же ниш основного шасси и не препятствовать его уборке, пилоны пришлось вынести далеко вперед, наподобие торчащих бивней, что стало фамильным признаком всего семейства Су-17. По прочностным соображениям эти узлы были рассчитаны на подвеску боеприпасов калибром только до 250 кг, тогда как прочие позволялось загружать "пятисотками", но со временем положение было исправлено (правда, уже со следующей модификации самолета).

Поворот подвижных частей крыла обеспечивал усовершенствованный по сравнению с С-22И гидромеханический привод с электродистанционным управлением, включавший два гидромотора, редукторы (два основных и два угловых) и винтовые механизмы. Последние обеспечивали преобразование вращательного движения в поступательное и состояли из шариковинтовой пары и синхронизирующего вала, проходившего с помощью карданов через фюзеляж с огибанием снизу воздушного канала двигателя. Для повышения живучести и надежности привода поворота правый гидромотор питался от силовой, а левый — от первой бустерной гидросистем. Поворотные части крыла в любом положении при неработающих винтовых механизмах удерживали от смещения гидравлические тормоза.

Уборку и выпуск крыла можно было выполнять только на дозвуке и в неманевренном полете без перегрузки (позже это ограничение сняли). Время полной уборки консоли в воздухе составляло 16 секунд, а выпуска — 19 секунд (разница обуславливалась понятным сопротивлением набегающего потока). Перекладка крыла давала смещение центровки на снаряженной машине на 1,3 % (для сравнения, уборка шасси влияла практически так же, приводя к смещению центровки на 1 %). Для компенсации этого явления, пусть и малооощутимого, по мере перемещения крыла выполнялась балансировка самолета триммированием, чем парировалось изменение как центровки, так и запаса устойчивости по перегрузке и сохранение эффективности стабилизатора при изменении стреловидности. Какую-либо автоматизацию системы управления для балансировки машины внедрять не стали, рассудив, что эффект этот при перемещении консолей не носит критичного характера и, при необходимости, легко парируется летчиком, рефлекторно берущим ручку на себя или от себя в ответ на небольшой пикирующий или кабрирующий момент. В акте по испытаниям на этот счет указывалось: "…в процессе перекладки самолет устойчив и управляем, а усилия на ручке управления приемлемы и легко снимаются механизмом триммерного эффекта".

В системе управления перекладкой крыла и механизацией была предусмотрена блокировка на случай ошибочных действий летчика — "защита от дурака", препятствовавшая выпуску закрылков на консолях при сложенном крыле и, наоборот, не позволявшая убрать крыло на большую стреловидность при полностью выпущенных закрылках, что грозило их поломкой, а то и потерей управляемости в воздухе с вполне предвидимыми печальными результатами.

Крыло было рассчитано на эксплуатационную перегрузку самолета без подвесок +6,5 при убранном положении и +5,0 — при выпущенном (увеличение размаха консолей меняло характер нагружения и действующие усилия). Допустимые перегрузки были несколько меньше по сравнению с предшественником Су-7БМ, где они назначались равными +8,0 (правда, у прибавившего в весе Су-7БКЛ их уровень ограничивался значением +7,0). Отчасти это было платой за подвижное крепление консолей, конструкции априори менее жесткой и прочной по сравнению с цельной в тех же весовых рамках; одновременно приходилось учитывать возросший взлетный вес машины — с полной загрузкой вооружением и ПТБ Су-17 "потяжелел" на две с лишним тонны по сравнению с прототипом.
