40-см пушка SKC/34
Устройство 40-см пушки SKC/34
Ствол пушки одновременно имел и свободную трубу, и свободный лейнер. И свободная труба, и лейнер могли быть заменены с обоих концов ствола, хотя легче было производить замену через дульный срез.
| Труба | Лейнер | |
|---|---|---|
| Опытные орудия | 37 700 | 17 400 |
| Серийные орудия | 41 600 | 20 800 |
Затвор клиновой горизонтальный. Часть затворов открывалась влево, часть — вправо.
Таблица 259
Данные 40-см пушки SKC/34
Ствол
Калибр, мм 406,4
Длина
Длина канала ствола, мм/клб 19750/48,6
Длина нарезной части, мм/клб 17066/42
Длина каморы, мм 2481
Объем каморы, л 420
Число нарезов 90
Крутизна нарезов, клб:
в начале 40
у дула 32
Глубина нареза, мм 4,8
Ширина нареза, мм 7,98
Ширина поля, мм 6,2
Вес затвора, кг 3600
Вес лейнера, т 20,8
Вес ствола с затвором, т 159,9
Максимальное давление в канале ствола, кг/см^2 3200
Живучесть ствола, выстр. 180-210
Данные двухорудийной башенной установки SKC/34 на линкоре типа «Н»
Угол ВН от –5,5° до +30°
Внутренний диаметр барбета, м 11
Бронирование, мм:
лоб 385
боковые стенки 240
крыша (минимум) 130
Вес люльки, т 58
Вес брони, т 513
Вес всей башни, т 1475
Таблица 260
Баллистические данные морских орудий 40 cm SKC/34 (для линкоров типа «Н»)
| Вес снаряда, кг | Марка и вес заряда | Начальная скорость, м/с | Дальность, км | Угол, град. |
|---|---|---|---|---|
| 1030 | 262 кг RPC/38 | 810 | 36,4 | 30° |
ПРИЛОЖЕНИЕ 2

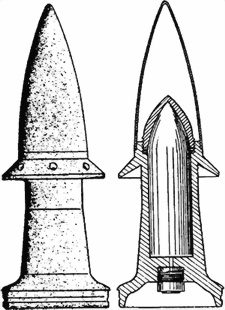

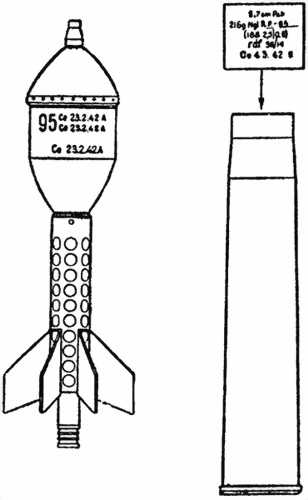

Рис. 1. Надкалиберная кумулятивная мина к 3,7-см противотанковым пушкам

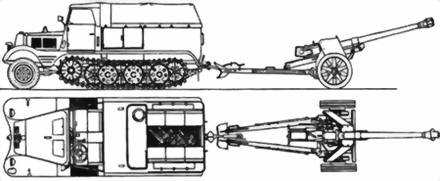

Рис. 2. 7,5-см противотанковая пушка Pak 40, буксируемая тягачом Sd.Kfz.11

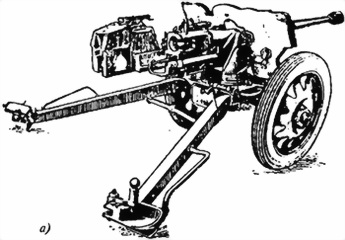

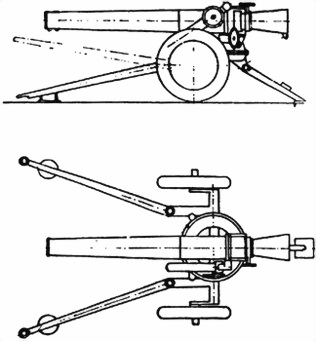

Рис. 3. 2,8-см тяжелое противотанковое ружье обр. 41 (s.Pz.B.41):
а) в боевом положении при стрельбе с колес;

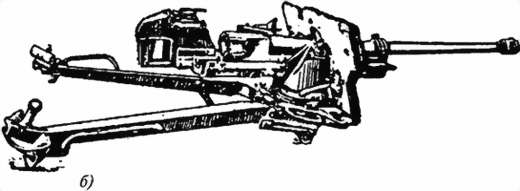

б) в боевом положении при стрельбе с сошек
Рис. 4. 2,8/2-см осколочная граната обр. 41
Рис. 5. 2,8/2-см бронебойно-трассирующий подкалиберный снаряд обр. 41
Рис. 6. 4,2/2,8-см осколочно-трассирующая граната обр. 41
Рис. 7. 4,2/2,8-см бронебойно-трассирующий подкалиберный снаряд обр. 41
Рис. 8. 7,5/5,5-см снаряды для 7,5-см противотанковой пушки с коническим каналом ствола (7,5 cm Pak 41):
а) осколочный

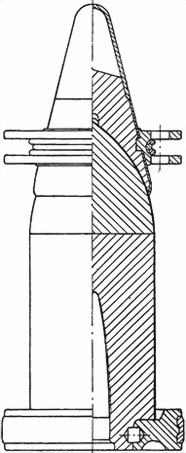

Рис. 8: б) бронебойный подкалиберный

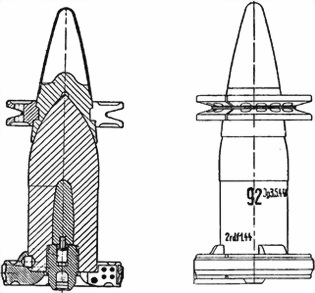

Рис. 8: в) бронебойный подкалиберный
Рис. 9. Кумулятивная граната Wgr.5071 для 8,1-см орудия «Хаммер»
Рис. 10. 10,5-см
орудие «Хаммер»Рис. 11. Кумулятивная граната для 10,5-см орудия «Хаммер»

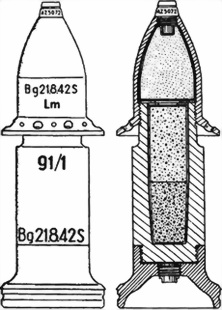

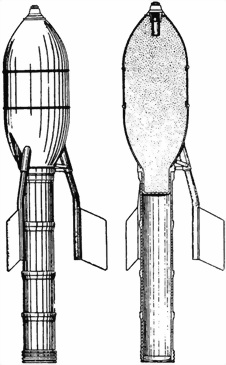

Рис. 12. Надкалиберная фугасная мина обр. 42 к 15 cm s.I.G.33

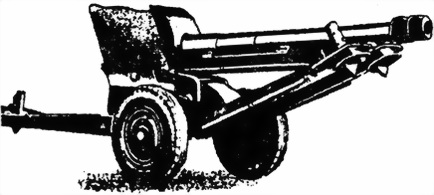

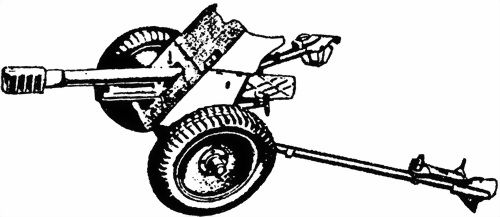

Рис. 13. 7,5-см пехотное орудие обр. 37 (I.G.37)

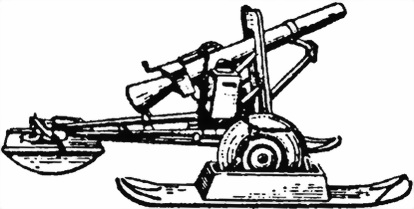

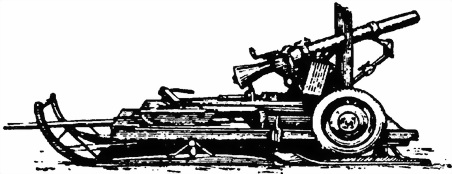

Рис. 14. 10,5-см безоткатное орудие L.G.40: а) на санях
б) на лыжах
Рис. 15. 15-см безоткатное орудие L.G.290

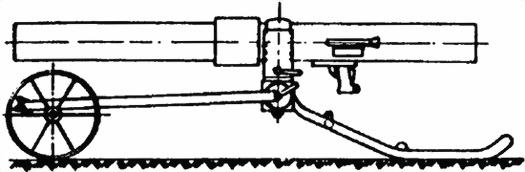

Рис. 16. 15-см безоткатное орудие L.G.240
Рис. 17. 10,5-см подкалиберный бронебойный гаубичный снаряд Pzgr.39TC
Рис. 18. 10,5-см легкая полевая гаубица обр. 43 фирмы Круппа на четырехстанинном лафете

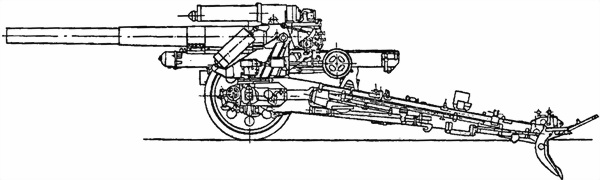

Рис. 19. 15-см тяжелая полевая гаубица обр. 18 в боевом положении

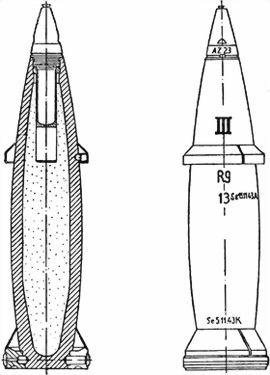

Рис. 20. 15-см подкалиберный осколочно-фугасный гаубичный снаряд
Рис. 21. 15-см подкалиберный бронебойный гаубичный снаряд

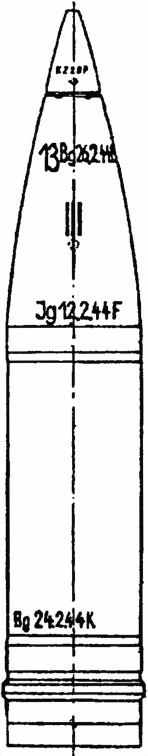

Рис. 22. 15-см осколочно-фугасный активно-реактивный снаряд 15 cm Rgr.19
Рис. 23. 30,5-см чешская мортира М-16

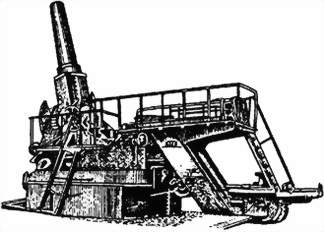

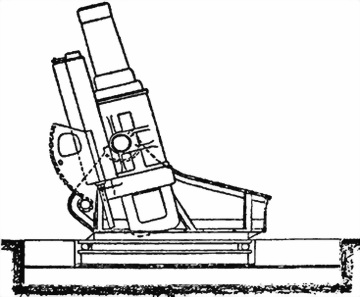

Рис. 24. 40-см мортира «Гамма»

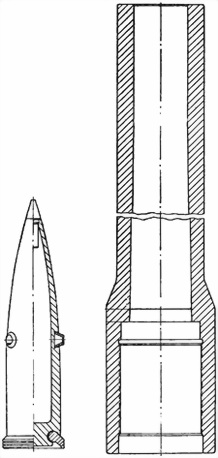

Рис. 25. Насадка для пушки K.3 и снаряд для нее с готовыми выступами

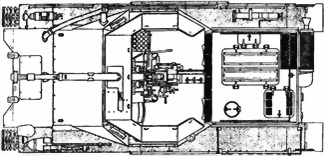

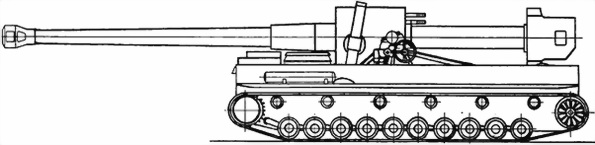

Рис. 26. Проект 24-см самоходной дальнобойной пушки K.4

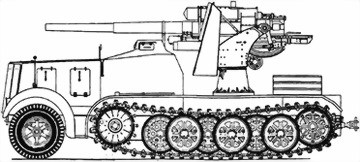

Рис. 27. 8,8-см зенитная пушка Flak 18, установленная на тягаче Sd.Kfz.8

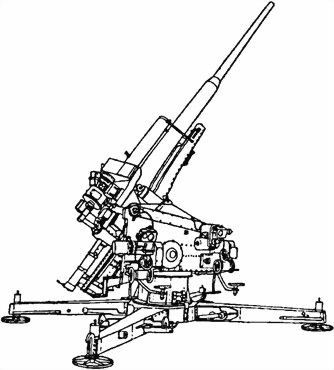

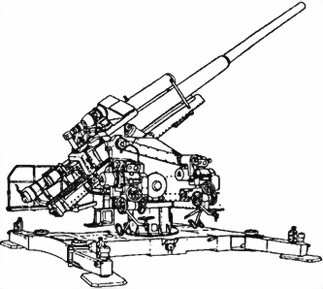

Рис. 28. 8,8-см зенитная пушка Flak 41

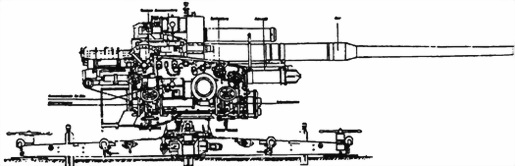

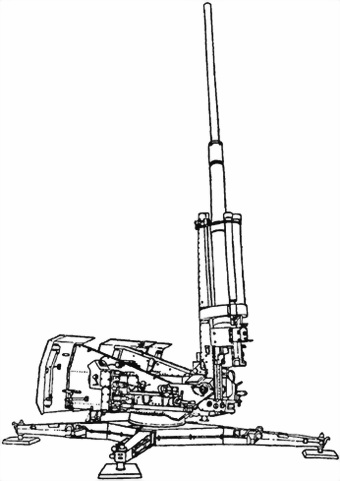

Рис. 29. 10,5-см зенитная пушка Flak 38: а) вид слева

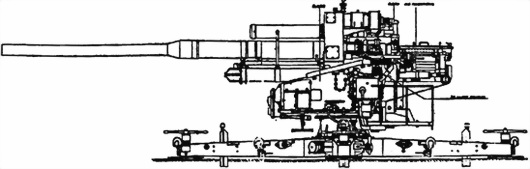

Рис. 29: б) вид справа
Рис. 30. 12,8-см зенитная пушка Flak 40 первых серий
Рис. 31. 12,8-см зенитная пушка Flak 40 последних серий
Рис. 32. Спаренная 12,8-см зенитная пушка Flak 40
Рис. 33. Верхняя платформа башни с четырьмя спаренными 12,8-см зенитными установками
