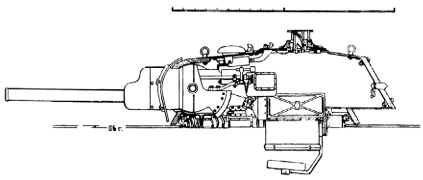

Продольный разрез сварной башни Т-34 с 76,2-мм пушкой Л-11. Рисунок выполнен И. И. Черниковым.

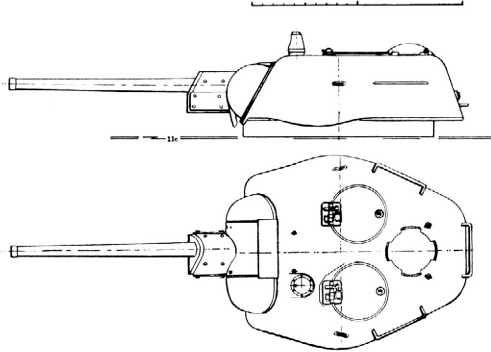

Штампованная башня Т-34-76. 1942 год. Челябинский Кировский завод. Рисунок выполнен И. И. Черниковым.
76.2-мм танковые пушки образца 1940 и 1941 годов устанавливались в башне танка Т-34 для решения следующих задач:
1) уничтожение танков и других мотомеханизированных средств противника;
2) подавление и уничтожение артиллерии противника;
3) разрушение амбразур долговременных и деревоземляных огневых точек;
4) уничтожение огневых пехотных средств и живой силы противника.
Подъемный механизм крепился на левой щеке башни, а его сектор — к люльке. Вертикальное наведение пушки от -5° 30 минут до +26° 48 минут.
Горизонтальное наведение пушки осуществлялось вращением башни танка. Поворотный механизм находился в башне, слева от сиденья наводчика.
Скорострельность орудия на полигонном станке до 25 выстр./мин достигалась клиновым полуавтоматическим затвором, у которого автоматически открывался затвор, выбрасывалась гильза после выстрела и закрывался затвор при заряжании. В условиях закрытой башни скорострельность достигала 5–6 выстр./мин.
Все танковые пушки СССР тех лет не имели эжекционных устройств, и загазованность в башнях при частой стрельбе была крайне велика.
На походе качающаяся часть пушки крепилась стопором, который заходил в гнездо в нижней части правого цапфенного прилива.
76-мм танковую пушку образца 1940 года дважды модернизировали. Первая модернизация улучшила конструкции затвора и полуавтоматики с копирным устройством. Были изменены спусковые механизмы (ручной и ножной), тормоз отката и прибор для определения количества жидкости в накатнике. Ствол остался прежним (со свободной трубой).
Вторая модернизация: вместо ствола со свободной трубой применен ствол-моноблок с казенником, соединявшимся с трубой посредством муфты. Затвор, спусковой механизм и противооткатные устройства остались такими же, как и при первой модернизации.
Вертикальное наведение осуществлялось вручную, а горизонтальное — от электродвигателя.

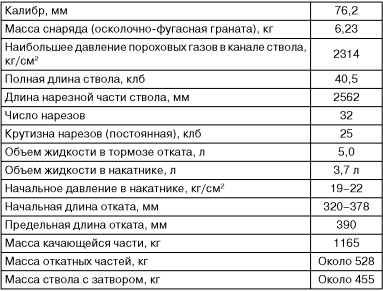

Данные 76,2-м модернизированных танковых пушек образца 1940 и 1941 годов с клиновым полуавтоматическим затвором

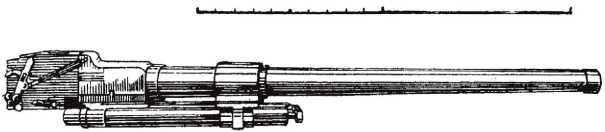

76,2-мм модернизированная танковая пушка образца 1940 года. Рисунок выполнен И. И. Черниковым.
Для стрельбы из 76-мм танковых пушек применялись унитарные патроны от дивизионных пушек образца 1902/30 и 1939 года:
1) унитарный патрон с осколочно-фугасной дальнобойной гранатой (стальной и сталистого чугуна) с взрывателем КТМ-1;
2) унитарный патрон с фугасной гранатой старого русского образца со взрывателями КТ-3, КТМ-3 или ЗГТ;
3) унитарный патрон с бронебойно-трассирующим
снарядом и взрывателем МД-5;4) унитарный патрон с пулевой шрапнелью, 22-секундной дистанционной трубкой и трубкой Т-3;
5) унитарный патрон со стержневой шрапнелью и трубкой Т-ЗУГ. На гильзе унитарного патрона имелся индекс УШ-Р-2-354.
Осколочно-фугасные и фугасные гранаты предназначались для поражения живой силы, артиллерии и огневых средств противника, а также для разрушения легких полевых сооружений.
Бронебойные снаряды предназначались для поражения танков, бронемашин и бронепоездов.
Шрапнель применялась для поражения открыто расположенных живых целей. Кроме того, стержневая шрапнель с трубкой Т-ЗУГ применялась для стрельбы по легкобронированным танкам и бронемашинам.
Наиболее эффективная дистанция для поражения целей с толщиной брони до 30 мм — 500 м. Трубка при этом устанавливалась на «УД».
Приложение 2. 7,62-мм пулеметы ДТ и ДА
К началу Великой Отечественной войны самыми массовыми пулеметами РККА были 7,62-мм ручной пулемет образца 1927 года, или ДП (Дегтярева пехотный), и созданный на его основе авиационный — ДА и танковый — ДТ.
Авиационный пулемет ДА вскоре сошел со сцены, так как даже в спаренном варианте (ДА-2) не обладал нужной скорострельностью, но во время войны оставался на некоторых типах тихоходных самолетов.
От большинства ручных пулеметов своего времени ДП выгодно отличался большой емкостью магазина и достаточно высокой надежностью, что признавали и противники.
Финны, широко применяя захваченные ими ДП и ДТ, поставили у себя производство магазинов к ним. Вермахт передавал трофейные ДП иностранным формированиям вроде казачьего легиона.
Ручной пулемет ДП состоял на вооружении до 1946 года, а его танковый вариант ДТ — до 1960-х годов. Кроме СССР пулеметы ДП и ДТ состояли на вооружении в ГДР, Вьетнаме, КНР, КНДР, МНР, Польши, Сейшелл.
Производство ДП и ДТ осуществляли Ковровский Государственный союзный завод им. К.О. Киркижа (№ 2), № 526 в г. Сталинске (Новокузнецк) и Ленинградский завод «Арсенал» (№ 7) после снятия блокады города.
Автоматика ДП действовала на отводе части пороховых газов из канала ствола, который запирался двумя боевыми упорами. Питание — из плоского дискового магазина с однорядным расположением патронов (радиально, пулями к центру диска) емкостью 47 патронов. Темп стрельбы 500–600 выстр./ мин, практическая скорострельность 80 выстр./мин. Начальная скорость пули 840 м/с. Огонь велся, как правило, с несъемных складных сошек. Масса пулемета без магазина 8,4 кг, со снаряженным магазином — 11,3 кг.
На основе пулемета ДП Василий Алексеевич Дегтярев создал 7,62-мм пулеметы ДА (Дегтярева авиационный) и ДТ (Дегтярева танковый).
Видоизменив пулемет ДП, приспособив его к специфическим условиям авиации, оружейник, сохранив неизменными главные элементы, переделал приклад, фиксацию оружия при стрельбе, магазин, прицельное приспособление и ввел мешок для улавливания гильз.
Разработан новый дисковый магазин, в котором патроны, располагаясь в три яруса, проделывали более сложный путь к патроннику, чем в диске ДП. Это стало причиной задержек в стрельбе.
