Диссертация: инструкция по подготовке и защите

Третье: повторение элементов должно быть сведено к минимуму.

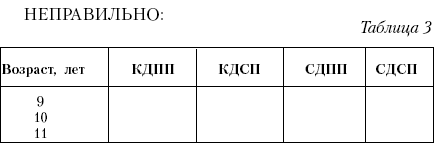

Четвертое: в названии, головке и боковике таблицы (запомните эти типографские термины), помимо стандартных обозначений единиц измерений, используйте минимальное количество сокращений. В крайнем случае, допустимы такие общеизвестные аббревиатуры, как ЦНС или АД. Объяснения автора, что примененные в таблице нестандартные сокращения вынесены в Список сокращений, прилагаемый к тексту диссертации, не принимаются. Ну кто, скажите, читая таблицу, заставит себя 4–5 раз заглянуть в этот Список! Таблица должна быть самодостаточной, ее содержание должно быть понятным и без текста диссертации. В приводимом ниже примере (табл. 3) «КДПП» означает «короткие дистанции, подготовительный период», «КДСП» – «короткие дистанции, соревновательный период», «СДПП» – «средние дистанции…» и т. д.

Причины таких ошибок понятны. Все эти КДПП, КДСП, СДПП и проч. – рабочие обозначения, которые автор использовал в протоколах наблюдений. Здесь мы снова возвращаемся к так часто забываемому правилу: диссертацию автор должен писать не для себя, а для читателя. Понятно и удобно должно быть именно читателю, а вовсе не автору (табл. 4).

Пятое: информацию о статистической значимости различий между данными разных групп надо передавать таким образом, чтобы исключить неправильное понимание.

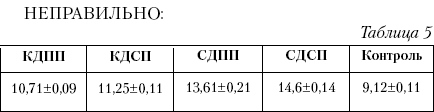

Автор табл. 5 (и примечания к ней) явно хотел сказать, что данные опытных групп статистически значимо отличаются от данных контрольной группы. Выражение, которое он употребил, можно понимать и как констатацию различий между самими опытными группами.

Примечание: Статистическая значимость различий с данными контрольной группы обозначена: *p < 0,05; **p < 0,01; ***p < 0,001.

Если в таблице Вы производите раз за разом одну и ту же процедуру сравнения, например сравниваете опытные данные с данными контрольной группы или значения переменной – с ее исходным уровнем, используйте, как в только что приведенном примере (табл. 6), такие обозначения уровней статистической значимости: * p < 0,05, ** p < 0,01 и *** p < 0,001. Если производите и другие сравнения, например сопоставляете данные одной опытной группы с данными другой, тоже опытной, группы, добавьте сюда (с соответ-

Автор табл. 5 (и примечания к ней) явно хотел сказать, что данные опытных групп статистически значимо отличаются от данных контрольной группы. Выражение, которое он употребил, можно понимать и как констатацию различий между самими опытными группами.

ствующими пояснениями): # p < 0,05, ## p < 0,01 и ### p < 0,001. Иногда пытаются сделать так: *p < 0,05, #p < 0,01 и +p < 0,001. Это нарушает традицию и затрудняет понимание.

Шестое: примечания не должны вызывать у читателя чувство безысходности, например:

Примечания. Достоверные межгрупповые различия не были получены: в 9 лет между СДПП и ДДСП, в 10 лет между КДСП и СДПП, СДСП и ДДСП, в 12 лет…

и так еще восемь строк СДПП, ППРС и прочей абракадабры. А в конце: все остальные межгрупповые различия достоверны при р < 0,05.

Кто сможет проанализировать эту таблицу? Только ее автор, да и то вряд ли. Пример правильно составленного примечания приведен выше.

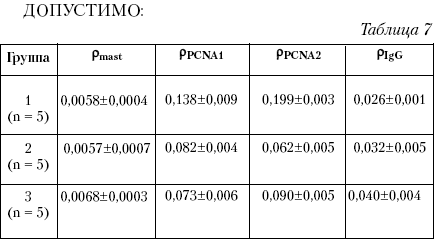

Седьмое: желательно, чтобы количество значимых цифр в каждом числе не превышало трех и величины были выражены целыми числами (табл. 7 и 8).

Примечание. Представлены средние (по группе из 5 животных) ± ошибки средних. Различия по сравнению с контролем: **p < 0,01; ***p < 0,001.

Восьмое: количество знаков после запятой в каждой колонке чисел должно быть одинаковым. Предполагается, что точность ваших измерений была постоянной. Поэтому не ленитесь писать: 65,0 или 79,0, если выше стоит 83,3.

Девятое и последнее: Вы заметили, что в «положительных» примерах сетка таблиц (количество разделительных линий, особенно вертикальных) беднее? Поверьте, такие таблицы легче читать.

Общие требования к рисункам

Постарайтесь последовать нескольким нашим советам:

1. Если можно изобразить процесс во времени, сделайте это (рис. 13).

Рис. 13. Величина Y за время t статистически значимо снизилась

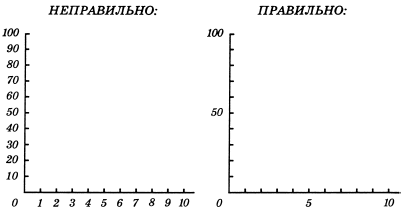

2. Вдоль осей координат должно быть от трех до пяти числовых обозначений (для остальных достаточно пустых меток на оси) – см. рис. 14.

Рис. 14. Не надо рисовать слишком подробные шкалы—в них трудно ориентироваться. Все равно читатель смотрит только на 2–3 узловые точки каждой шкалы, а остальное—достраивает в своем воображении. Даже длинные слова мы не читаем полностью (только их начала и концы)

3. На одном рисунке должно быть от одной до трех кривых (рис. 15 и 16).

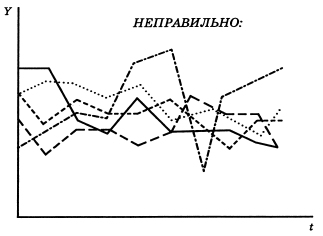

Рис. 15. Здесь слишком много кривых, для того чтобы быстро проследить каждую из них взглядом. Не надо требовать от читателя очень уж большого усердия, не надо перекладывать на него часть Вашей работы

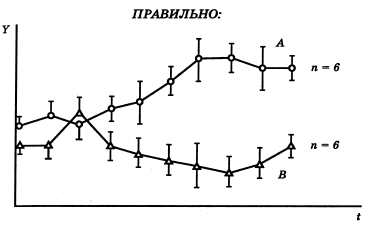

Рис. 16. Если на рисунке только две кривых, читатель легко оценит динамику обеих. Представлены средние ± ошибки средних; n– число объектов (больных, лабораторных животных, опытных образцов и т. п.); t – время. Звездочки соответствуют статистической значимости различий между Aи B: *р < 0,05; **р < 0,01. Никто не запрещает Вам вынести остальные кривые в другой рисунок или сделать серию рисунков, в каждом из которых новая кривая будет дана в сравнении с одной и той же повторяющейся кривой, например A и B, A и C, A и D и т. д.

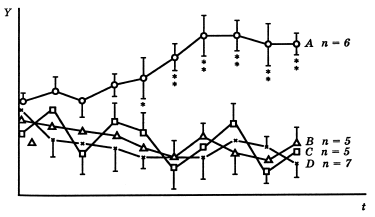

Рис. 17. Одна кривая настолько значительно отличается от остальных трех, что это позволяет свести большое количество кривых в один рисунок, не делая его при этом менее понятным. Представлены средние ± ошибки средних; n – число объектов; t – время. Звездочки соответствуют статистической значимости различий между A и B: *р < 0,05; **р < 0,01

Исключение из этого правила: только одна кривая существенно отличается от всех остальных (рис. 17).
