Информатика и информационные технологии: конспект лекций

Компьютер составлен из нескольких физических устройств, каждое из которых подключено к одному блоку, называемому системным. Чтобы понять их функциональное назначение, посмотрим на структурную схему типичного компьютера (рис. 1). Она не претендует на безусловную точность и имеет целью лишь показать назначение, взаимосвязь и типовой состав элементов современного персонального компьютера.

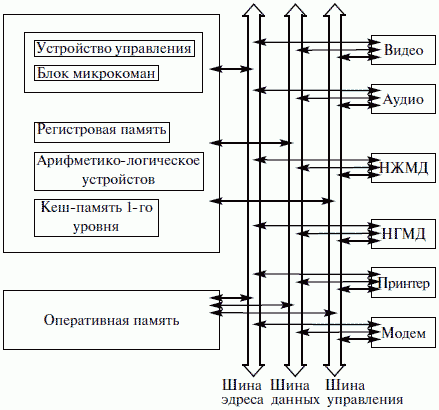

Рис. 1. Структурная схема персонального компьютера

2. Программная модель микропроцессора

На современном компьютерном рынке наблюдается большое разнообразие различных типов компьютеров. Поэтому возможно предположить возникновение у потребителя вопроса о том, как оценить возможности конкретного типа (или модели) компьютера и его отличительные особенности от компьютеров других типов (моделей). Чтобы собрать воедино все понятия, характеризующие компьютер с точки зрения его функциональных программно-управляемых свойств, существует специальный термин – архитектура ЭВМ. Впервые понятие архитектура ЭВМ стало упоминаться с появлением машин 3-го поколения для их сравнительной оценки.

К изучению языка ассемблера любого компьютера имеет смысл приступать только после выяснения того, какая часть компьютера оставлена видимой и доступной для программирования на этом языке. Это так называемая программная модель компьютера, частью которой является программная модель микропроцессора, которая содержит тридцать два регистра, в той или иной мере доступных для использования программистом.

Данные регистры можно разделить на две большие группы:

1) 6 пользовательских регистров;

2) 16 системных регистров.

3. Пользовательские регистры

Как следует из названия, пользовательскими регистры называются потому, что программист может использовать их при написании своих программ. К этим регистрам относятся (рис. 2):

1) восемь 32-битных регистров, которые могут использоваться программистами для хранения данных и адресов (их еще называют регистрами общего назначения (РОН)):

eax/ax/ah/al;

ebx/bx/bh/bl;

edx/dx/dh/dl;

ecx/cx/ch/cl;

ebp/bp;

esi/si;

edi/di;

esp/sp.

2) шесть регистров сегментов: cs, ds, ss, es, fs, gs;

3) регистры состояния и управления:

регистр флагов eflags/flags;

регистр указателя команды eip/ip.

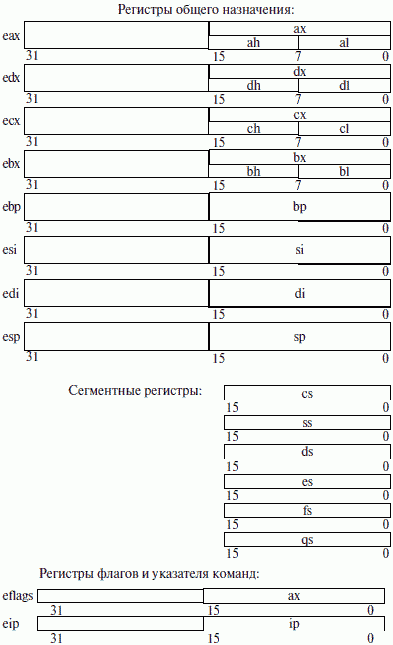

Рис. 2. Пользовательские регистры

Многие из этих регистров приведены с наклонной разделительной чертой. Это не разные регистры – это части одного большого 32-разрядного регистра. Их можно использовать в программе как отдельные объекты.

4. Регистры общего назначения

Все регистры этой группы позволяют обращаться к своим «младшим» частям. Использовать для самостоятельной адресации можно только младшие 16– и 8-битные части этих регистров. Старшие 16 бит этих регистров как самостоятельные объекты недоступны.

Перечислим регистры, относящиеся к группе регистров общего назначения. Так как эти регистры физически находятся в микропроцессоре внутри арифметико-логического устройства (АЛ>), то их еще называют регистрами АЛУ:

1) eax/ax/ah/al (Accumulator register) – аккумулятор. Применяется для хранения промежуточных данных. В некоторых командах использование этого регистра обязательно;

2) ebx/bx/bh/bl (Base register) – базовый регистр. Применяется для хранения базового адреса некоторого объекта в памяти;

3) ecx/cx/ch/cl (Count register) – регистр-счетчик. Применяется в командах, производящих некоторые повторяющиеся действия. Его использование зачастую неявно и скрыто в алгоритме работы соответствующей команды.

К примеру, команда организации цикла loop, кроме передачи управления команде, находящейся по некоторому адресу, анализирует и уменьшает на единицу значение регистра есх/сх;

4) edx/dx/dh/dl (Data register) – регистр данных.

Так же, как и регистр eax/ax/ah/al, он хранит промежуточные данные. В некоторых командах его использование обязательно; для некоторых команд это происходит неявно.

Следующие два регистра используются для поддержки так называемых цепочечных операций, т. е. операций, производящих последовательную обработку цепочек элементов, каждый из которых может иметь длину 32, 16 или 8 бит:

1) esi/si (Source Index register) – индекс источника.

Этот регистр в цепочечных операциях содержит текущий адрес элемента в цепочке-источнике;

2) edi/di (Destination Index register) – индекс приемника (получателя). Этот регистр в цепочечных операциях содержит текущий адрес в цепочке-приемнике.

В архитектуре микропроцессора на программно-аппаратном уровне поддерживается такая структура данных, как стек. Для работы со стеком в системе команд микропроцессора есть специальные команды, а в программной модели микропроцессора для этого существуют специальные регистры:

1) esp/sp (Stack Pointer register) – регистр указателя стека. Содержит указатель вершины стека в текущем сегменте стека.

2) ebp/bp (Base Pointer register) – регистр указателя базы кадра стека. Предназначен для организации произвольного доступа к данным внутри стека.

Использование жесткого закрепления регистров для некоторых команд позволяет более компактно кодировать их машинное представление. Знание этих особенностей позволит при необходимости хотя бы на несколько байт сэкономить память, занимаемую кодом программы.

5. Сегментные регистры

В программной модели микропроцессора имеется шесть сегментных регистров: cs, ss, ds, es, gs, fs.

Их существование обусловлено спецификой организации и использования оперативной памяти микропроцессорами Intel. Она заключается в том, что микропроцессор аппаратно поддерживает структурную организацию программы в виде трех частей, называемых сегментами. Соответственно такая организация памяти называется сегментной.

Для того чтобы указать на сегменты, к которым программа имеет доступ в конкретный момент времени, и предназначены сегментные регистры. Фактически (с небольшой поправкой) в этих регистрах содержатся адреса памяти, с которых начинаются соответствующие сегменты. Логика обработки машинной команды построена так, что при выборке команды, доступе к данным программы или к стеку неявно используются адреса во вполне определенных сегментных регистрах.
