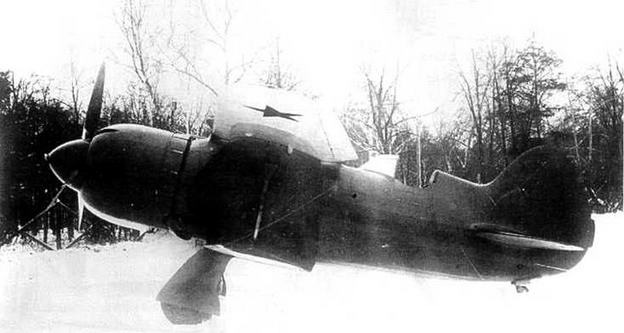

Несмотря на появление новых истребителей, "ишачек" Поликарпова еще несколько лет оставался любимцем летчиков. Многие пилоты вплоть до середины войны предпочитали И-16 другим самолетам и считали, что необходимо всего лишь увеличить мощность его двигателя.
По иронии судьбы, в 1942 году на истребитель ЛАГГ был установлен звездообразный двигатель АШ-82. Новая машина, получившая название Ла-5, была по сути продолжением идей, заложенных в И-16, а позднее и в И-180. Немецкие летчики отметили "родство" И- 16 и Ла-5 и окрестили очередную машину горьковского завода "Супер рата".
Дальнейшее совершенствование Ла-5 привело к появлению истребителя Ла-7, признанного одним из лучших истребителей Второй мировой войны.
| Наименование | тип 4 | тип 5 | тип 10 | тип 12 тип 15 | тип 17 | тип 18 | тип 24 | тип 27 | тип 28 | тип 29 | ||
| Год | 1935 | 1936 | 1938 | 1937 | 1937 | 1930 | 1933 | 1939 | 1939 | 1939 | 1940 | |
| Размах (м) | 9,000 | 9,000 | 9,004 | 9,004 | 9,004 | 9,004 | 9,004 | 9,004 | 9,004 | 9,004 | 9,004 | |
| Высота (м) | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,250 | 3,218 | |
| Длина (м) | 5,860 | 5,985 | 6,074 | 5,985 | 5,985 | 6,074 | 6,074 | 6,130 | 6,074 | 6,130 | 6,130 | |
| Мотор | М-22 | М-25А | М-25 | М-25А | М-25А | М-25В | М-62 | М-63 | М-62 | М-63 | М-63 | |
| Мощность,
| 480 | 730 | 7502900 | 7302400 | 7302400 | 7502900 | 800 | 900 | 8004200 | 9004500 | 9004500 | |
| на высоте, м | 0 | 2400 | 4500 | 4500 | ||||||||
| Нагрузка, кг/м | 93,1 | 103,5 | 118 | 118 | 100 | 124 | 125,5 | 129 | 124,2 | 136,5 | 130 | |
| Полетный вес, кг. | 1354 | • 1508 | 1716 | 1718 | 1458,2 | 1810 | 1830 | 1882 | 1807,9 | 1988 | 1940 | |
| Вес пустого, кг | – | 1118,5 | 1327 | 1160 | 1156,2 | 1425,5 | 1433,5 | 1382,5 | 1335,5 | 1403,1 | 196,5 | |
| Скорость км/ч | Н=0 | 362 | 390 | 398 | 393 | 398 | 385 | 413 | 410 | – | 427 | 419 |
| Н Расчетная | 346 | 445 | 448 | 431 | 450 | 425 | 461 | 462 | 463 | 470 | ||
| 3000 | 2700 | 3160 | 2400 | 2800 | 2700 | 4400 | 4700 | 2000 | 4480 | |||
| Посадочная | 107 | 117 | 126 | 129 | 118 | 131 | 132 | 130,5 | 131 | 150 | 131 | |
| Время набора Н=3000 м, мин. | 4,4 | 4,03400 | 3,4 | 4,36 | 3,38 | 4,36 | 2,9 | 3,4 | – | 3,2 | 3,3 | |
| Н=5000 м, мин | 9,9 | L75400 | 6,9 | 8,9 | 6,39 | 8,9 | 5,4 | 6,0 | – | 5,55 | 5,8 | |
| Н практическая, м | 7440 | 9100 | 8470 | 8240 | 8960 | 8240 | 9300 | 9700 | – | 9950 | 9800 | |
| Дальность, км | 680 | 540 | 525 | 520 | 364 | 417 | 485 | 440 | 458 | – | 440 | |
| Время виража, с | 12-14 | 14-15 | 16-18 | 16-17 | 16-18 | 17-18 | 17 | 17-18 | 17-18 | 17-19 | 16-17 | |
| Вооружение | 2 ШКАС | 2 ШКАС | 4 ШКАС | 2 ШКАС 2 ШВАК | – | 2 ШКАС 2 ШВАК | 4 ШКАС | 4 ШКАС | 2 ШКАС 2 ШВАК | 2 ШКАС 2 ШВАК | 2 ШКАС 1 БС | |
| Разбег, м | – | 220 | 260 | 275 | 248 | 280 | 210 | 260 | 230 | 210 | – | |
| Пробег, м | – | 200 | 288 | 395» | 278 | 405» | 475» | 300 | 405» | 240 | ||
| 1 Без использования тормозов и закрылков |

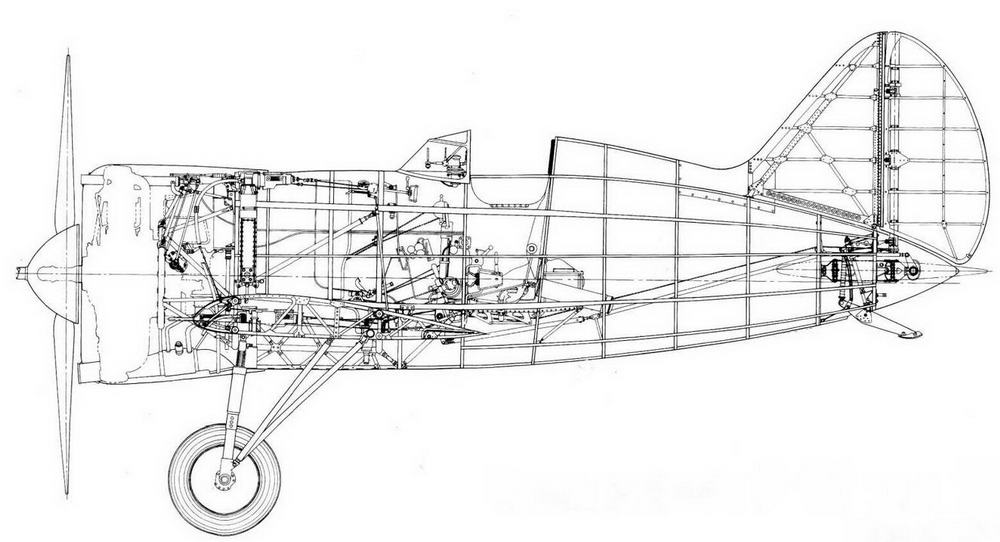

Компоновка И-16 тип 10
Единая теоретическая схема фюзеляжа И-16 (мотоустановка для И-16 тип 4)
Архивные материалы
Российский Государственный архив экономики
Фонд 8328, опись I
I. Дело № 767. Материалы по вооружению самолетов.
2. Дело № 874. Материалы по испытанию самолетов различных конструкций.
3. Дело № 875. Переписка по испытанию самолетов И-16П и ЦКБ-19.
4. Дело № 1180. Отчет авиазавода № 21 за 19.39 г.
5. Дело № 1259. Отчет по испытанию экранированных самолетов И-15, И-16.
6. Дело № 1265. Отчет по испытанию подвесных баков на И-16 № 1021681.
7. Дело № 1266. Отчет по испытанию дополнительных центропланных топливных баков на самолете УТИ-4 № 151109.
8. Дело № 1264. Отчет по испытаниям И -16 № 172124.
9. Дело № 1282. Описание опытных самолетов авиазавода № 1.
10. Дело № 1330. Отчет о деятельности авиазавода № 21 в 1940 г.
11. Дело № 1409. Отчет о госиспытаниях И-16 тип 29.
12. Дело № 1439. Отчет авиазавода № 21 за 1941 г.
Центральный Государственный Исторический архив г. Москвы.
Архив ОКБ авиазавода №051, фонд 2293 опись № 1.
13. Дело №№158-171. Материалы по самолету ЦКБ-12.
Центральный Государственный архив Московской области.
Фонд 4610, опись 1.
14. Дело № 4. Переписка по самолету ЦКБ-12.
15. Дело № 14. Отчет по первому этапу испытаний.
16. Дело № 15. Отчет по госиспытаниям И-16 М-22.
17. Дело № 16. Отчет по госиспытаниям И-16 РЦ Ф-3,
18. Дело № 21. Периписка по самолету И-16.
19. Дело № 22. Отччет по первому этапу испытаний И-16 РЦ Ф-2.
20. Дело № 23. Отчет по испытаниям И-16 № 4211.
21. Дело № 24. Отчет по эксплуатационным испытаниям И-16 РЦ Ф-3.
22. Дело № 34. Альбом самолетов И-15, И-16.
23. Дело № 71. Отчет по заводским испытаниям И-16 авиазавода № 39.
24 Дело № 73. Переписка по вооружению самолетов.
25. Дело № 75. Эскизный проект самолета ЦКБ -12П.
26. Дело № 76. Переписка по самолета ЦК Б-12.
27. Дело № 90. Переписка по самолетом И-15, И-16.
28. Дело № 92. Дело по производству самолетов типа И -16.
29. Дело № 104. Госиспытания электробомбардировочного установки на И-16.
30. Дело № 105. Отчет по испытаниям облегченного И-16.
31. Дело № 106. Отчет по испытанию ЦКБ-12П.
32. Дело № 108. Переписка по самолету И-16.
33. Дело № 109. Переписка по установке на И16 ТК и ГК.
34. Дело № 147. Отчет по испытаниям серийного И-16 с двигателем М-25А.
35. Дело № 149. Отчет по испытанию топливных баков на И-16.
36. Дело № 152. Эксперименты ЦАГИ с новым всасывающим патрубком.
37. Дело № 153. Отчет по предварительным испытаниям И-1611.
38. Дело № 160. Испытания синхронных пушек ШВАК на И-16.
39. Дело № 127. Переписка по самолету И-165 (И-16бис).
40. Дело № 220. Отчет по испытаниям И -16 П.С.
41. Дело № 221. Отчет по войсковым испытаниям И-16 тип 19.
42. Дело № 222. Госиспытания И-16 № 172124 на штопор.
43. Дело № 223. Переписка по самолету И-16
44. Дело № 224. Отчет о полигонных испытаниях И-16 С.О.
45. Дело № 215. Испытания всасывающих патрубков ЦАГИ.
46. Дело № 216. Испытания на затягивание в пикирование.
47. Дело № 274. Переписка по самолетам КБ Поликарпова.
48. Дело № 317. Отчет о госиспытаниях фибровых топливных баков.
49. Дело № 318. Испытания И-16 с хвостовым колесом диаметром 200 мм.
50. Дело № 320. Отчет по испытанию химвооружения И-16.
51. Дело № 441. Испытание И -16 тип 29 на штопор.
52. Дело № 442. Переписка по штопору.
Российский Государственный военный архив.
Фонд 29, опись 76
53. Дело № 1023. Испытания подфюзеляжных топливных баков на И-16 № 5210849.
54. Дело № 76. Техническое испытание И-16.
55. Фонд № 24708, опись 11, дело 249. Отчет по испытаниям И-16.
56. Фонд № 24708, опись 9, дело 157. Отчет по испытаниям надвижного фонаря кабины летчика на И-16 №5210849.
57. Фонд № 24708, опись 11, дело 16. Отчет по госиспытаниям И-16 РЦ Ф-3.
Государственный архив Горьковской области.
Фонд 2066, опись 9
58. Дело № 22. Отчет по испытаниям УТ-М22 №6221.
59. Дело № 24. Госиспытания И-16 с двигателем Райт «Циклон».
