Корабли в бутылках

Деревянные заготовки для мачт

Круглые деревянные палочки любого диаметра можно легко и быстро изготовить при помощи обычных плашек, применяемых для нарезания резьбы. Необработанную деревянную заготовку зажимают в патрон сверлильного станка или дрели и на высоких оборотах пропускают через близкую по размеру плашку. Затем операцию повторяют, но уже с плашкой меньшего диаметра. Так поступают до тех пор, пока заготовка мачты не достигнет нужного диаметра. Окончательную обработку делают с помощью мелкой шкурки, не вынимая заготовку из патрона.

Запасшись набором плашек от 1,5 мм до 5,0 мм с шагом 0,5 мм, можно существенно ускорить работу по изготовлению мачт, реев и других круглых деталей модели.

ПРОБКИ

Подобно картине, модель корабля в бутылке нуждается в обрамлении, придающем ей законченный вид. Таким обрамлением может стать необычная пробка и элегантная подставка. Многие моделисты, отдав все силы работе над моделью, без должного внимания относятся к этим элементам, забывая, что хорошая подставка и пробка могут преобразить даже не очень сложную модель. Что такое «необычная» пробка? Это пробка, закрытая изнутри так, что вытащить ее невозможно, не разбив бутылки. Именно такие пробки — закрытые изнутри всевозможными штоками, делали искусные мастера еще в XVII–XIX веках. Сегодня их работы хранятся в лучших музеях мира и до сих пор вызывают удивление. Некоторые секреты старых мастеров удалось разгадать, другие — придумать заново.

На фотографиях старинных кораблей в бутылках (и не только кораблей), непременно замечаешь пробку, закрытую изнутри деревянным штоком. К сожалению, авторы моделей уже не смогут рассказать нам, как они это делали. Попробуем отгадать сами.

Одна из старейших моделей в бутылке находится в музее немецкого города Любек. Это большой трехмачтовый военный корабль, собранный в большом стеклянном баллоне, по форме напоминающем яйцо. Необычность этой модели в том, что бутылка расположена вертикально горлышком вниз, а пробка одновременно является и подставкой модели. Вот как могла быть сделана подобная пробка-подставка (Рис. 49).

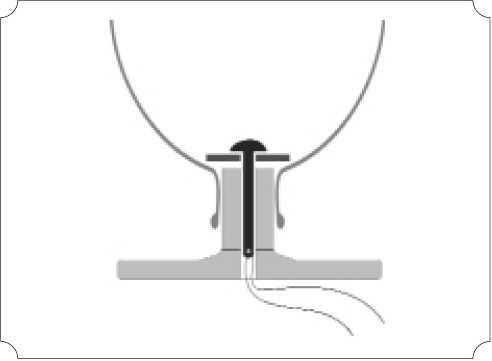

Рис. 49. Конструктивно пробка состоит из трех основных частей.

Конструкция состоит из трех основных частей:

а) Собственно пробка, с просверленным по центру сквозным каналом, составляющая единое целое с подставкой.

б) Шток, в виде изогнутой пластины с отверстием в центре.

в) Нагель, скрепляющий всю конструкцию.

Процесс сборки протекает следующим образом:

К концу нагеля привязывают нить (лучше тонкую леску), после чего пропускают ее поочередно сквозь шток и пробку. Поместив нагель и шток внутрь бутылки и установив на место пробку, тянут за нить, устанавливая, таким образом, детали на место. Разумеется, чтобы сооружение не развалилось впоследствии, необходимо смазать клеем отверстие в пробке.

Подобную конструкцию можно использовать и при изготовлении простой пробки — не совмещенной с подставкой. В этом случае сквозной канал делать не следует. Достаточно просверлить 2–3 см вглубь и сделать сбоку маленькую незаметную дырочку диаметром 0,5–1,0 мм. Через это отверстие нить и будет выведена наружу. Собирая конструкцию, действуют так же как и раньше — потянув за оба конца нити ставят детали на место, потянув за один конец — вытягивают нить наружу. Нужно отметить, что эта тонкая нить объединяет практически все способы сборки пробок-головоломок. С ее помощью детали ставят на место, после чего нить вытягивают наружу.

Бутылку можно заткнуть пробкой не только снаружи, но и изнутри.

Для этого пробку и шляпку вытачивают отдельно друг от друга. Затем пробку проталкивают в бутылку, вставляют (прямо внутри бутылки) шток, и закупоривают бутылку изнутри. Лишь после этого приклеивают шляпку. При аккуратном исполнении, шов между пробкой и шляпкой будет практически незаметен. Используя этот принцип, можно сделать пробку, закрытую очень сложным и необычным штоком, который невозможно сделать иным способом (Рис. 50).

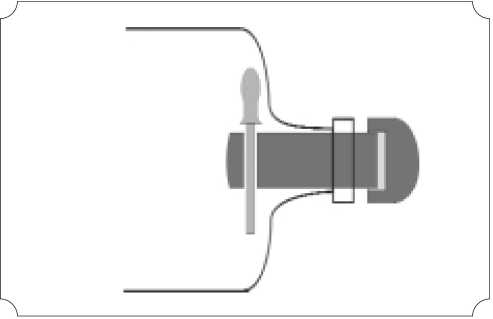

Рис. 50. Бутылку можно заткнуть пробкой не только снаружи, но и изнутри.

Можно пойти другим путем. При этом пробка и шток останутся целыми.

Это самый распространенный и простой способ создания пробок-головоломок. Прикрепленную к штоку нить проводят через отверстие в пробке. После установки штока на место внутри бутылки, нить вытягивают наружу (Рис. 51).

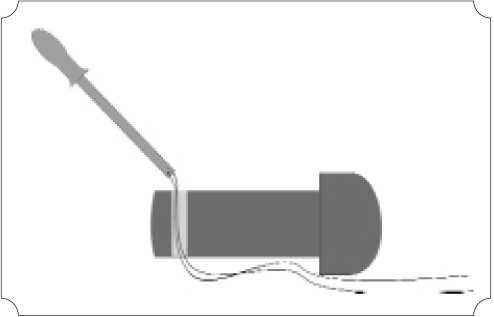

Рис. 51. Прикрепленную к штоку нить проводят через отверстие в пробке. После установки штока на место внутри бутылки, нить вытягивают наружу.

Шток в такой конструкции получается несколько короче, поскольку стенки бутылки ограничивают его длину, мешая установить на место. Однако это препятствие можно обойти и увеличить длину штока вдвое.

Секрет пробки в том, что шток собран из двух частей. Вставленные в пробку с разных сторон, части штока, в собранном состоянии, кажутся единым целым.

Нужно позаботится о том, чтобы половинки штока не проскакивали насквозь и не мешали друг другу. Для этого в середине предназначенного для штока отверстия необходимо оставить небольшую перемычку с маленьким отверстием для прохода нитей. Фиксируют детали штока клеем, заранее помещенным в отверстие (Рис. 52).

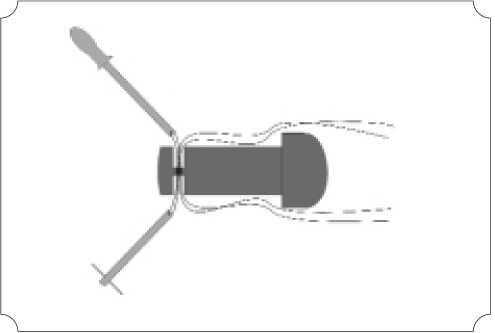

Рис. 52. Вставленные в пробку с разных сторон, части штока в собранном состоянии кажутся единым целым.

В описанной выше конструкции, шток жестко прикреплен к пробке. Сделав его подвижным, можно усилить эффект. Секрет заключен в конструкции штока — он внутри полый, т. е. представляет собой деревянную трубку. Ее можно выточить на токарном станке, или вырезать вручную, просверлив в круглой заготовке сквозное отверстие (Рис. 53).

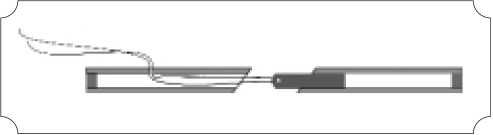

Рис. 53. Секрет — в конструкции штока, он внутри полый, т. е. представляет собой деревянную трубку.

Трубку разрезают пополам, причем наискось. Благодаря такому разрезу, половинки можно точно сориентировать во время сборки. Чтобы части штока производили впечатление целых деревянных палочек, свободные концы затыкают маленькими пробками из того же материала. Для большей убедительности шток можно украсить бантиком, колечком или любым другим украшением.

Половинки штока будут соединены между собой деревянным штырем, который вклеен в одну из трубочек (Рис. 54).

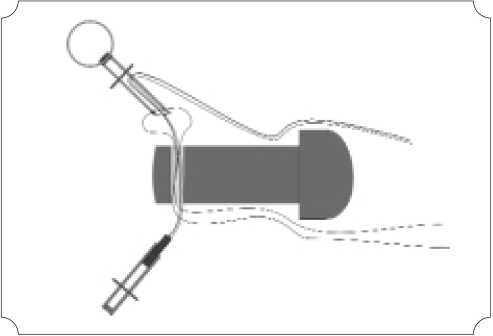

Рис. 54. Сборка пробки-головоломки.

Для тонкой нити, с помощью которой части будут соединены вместе, необходимо просверлить отверстие на конце штыря и маленькое незаметное — на другой части штока. Однако мало соединить части штока вместе, необходимо еще и втянуть их в отверстие в пробке. Деталь с вклеенным штырем пройдет в отверстие легко, благодаря прикрепленной к ней нити. А вот другую половинку штока придется снабдить дополнительной нитью, сделав для нее маленькие отверстия по краям.
