Ширина корабля составляла 29,4 м (на 2,8 м шире, чем у "Фон-дер-Танна"). Максимальная ширина с учетом уложенных вдоль бортов выстрелов противоторпедной сети 29,96 м. Осадка носом равнялась 8,77 м, кормой 9,19 м, почти такая же, как у "Фон-дер-Танна". Высота борта в середине корпуса составляла 14,08 м, что на 0,8 м больше, чем у "Фон- дер-Танна". Высота надводного борта при нормальном водоизмещении – 7,3 м носом и 4,3 м кормой. Увеличение осадки на 1 см соответствовало увеличению водоизмещения на 35,64 т.

Корпус был разделен водонепроницаемыми переборками на XV основных отсеков. Двойное дно простиралось на 78% длины корабля. Способ связей корпуса – смешанный набор поперечных шпангоутов и продольных стрингеров. Семь палуб были обшиты сталью с уложенным на неё линолиумом. Во время разборки "Гебена" можно было видеть части батарейной и верхней палуб, покрытых досками из тикового дерева толщиной 65 мм.

Артиллерия главного калибра была увеличена до 10 280-мм орудий с длиной ствола 50 калибров в пяти двухорудийных башнях. Три башни располагались линейно в диаметральной плоскости и две бортовые по диагонали в средней части корабля, как у "Фон-дер-Танна". В корме стояли две линейно-возвышенные башни, стреляющие одна поверх другой. Носовая башня имела сектор обстрела 300°, кормовые 290°, бортовые 180° на ближний борт и 125° на дальний. Секторы обстрела бортовых башен на дальний борт были такие же, как и у "Фон-дер-Танна". Таким образом, суммарный сектор обстрела составлял 1 490° или в среднем 298° на башню.

Скорострельные 280-мм орудия с длиной ствола 50 калибров (14 000 мм) имели вес 36 т и по конструкции были похожи на орудия с длиной ствола 45 калибров. Они стреляли такими же снарядами весом 299 кг и длиной 3,2 кал.(896 мм), с начальной скоростью 845 м/с. Удлинение ствола на 5 калибров придало снаряду увеличение начальной скорости на 25 м/с. Вес заряда составлял 123 кг. Вес бортового залпа равнялся 7479 кг в минуту, против 5 920 кг у "Фон-дер-Танна".

Для расположенных в диаметральной плоскости башен углы склонения стволов орудий составляли -8°, возвышения +13,5° и для бортовых башен соответственно -5,5° и + 16° с дальностью стрельбы 18 100-19 100 м (98-103 каб.), что было меньше, чем у "Фон-дер-Танна".

Боекомплект насчитывал 810 бронебойных снарядов (81 на орудие), хотя английские источники утверждали, что эта цифра относится только к двум бортовым башням, а для трех башен, расположенных в диаметральной плоскости, боекомплект составлял 96 снарядов на орудие. Орудийные установки образца 1908 г. были аналогичны установкам образца 1907 г. После Ютландского боя на "Мольтке" угол возвышения всех орудий увеличили до + 16°, что позволило вести огонь на дальность до 19 400 м (105 каб.). Высота осей орудий над главной ватерлинией у носовой башни составляла 9 м, у бортовых башен – 8,4 м, у кормовых – 8,6 м и 6,2 м соответственно.

Во всех башнях снарядные погреба располагались на палубных платформах под зарядными погребами. Управление артиллерийским огнем производилось из двух бронированных постов управления, которые, в свою очередь, получали необходимую информацию с расположенных на обеих мачтах марсов. Приборы центральной наводки артиллерии главного и среднего калибров установили на "Мольтке" в первой половине 1915 г., а на "Гебене" в конце 1916г. На "Мольтке" и "Гебене" 150-мм и 88-мм орудия и их установки были точно такие же, как и на "Фон-дер-Танне".

Артиллерия среднего калибра в количестве 12 скорострельных 150-мм орудий с длиной ствола 45 калибров (6 750 мм) (на 2 больше, чем у "Фон- дер-Танна") стояла в батарее каземата на верхней палубе в пространстве между мачтами. Оси орудий возвышались на 4,92/4,42 м над главной ватерлинией, что на 0,7 м было выше, чем у "Фон-дер-Танна". Угол склонения стволов орудий составлял – 7°, возвышения +20°, что обеспечивало дальность стрельбы снарядом весом 46 кг до 13 500 м (73 каб.). Их боекомплект включал 600 снарядов длиной 3,2 кал. (480 мм) и 1200 длиной 3,5 кал.(525 мм) или 150 снарядов на орудие.

Вспомогательная артиллерия первоначально имела 12 скорострельных 88-мм орудий с длиной ствола 45 калибров (3 960 мм), предназначенных для стрельбы по морским целям (на 4 орудия меньше, чем у "Фон-дер-Танна"). Из них четыре располагались в носовой части на верхней палубе, два на носовой и четыре на кормовой надстройках и два на верхней палубе позади батареи 150-мм орудий. Боекомплект составлял 250 выстрелов на орудие.

Число 88-мм орудий, предназначенных для стрельбы по морским целям, на обоих кораблях сначала было уменьшено до восьми за счет четырех, снятых с носовой части, которые заливались волной на высокой скорости. Затем сняли еще четыре с кормовой надстройки, освобождая место для четырех 88-мм зенитных орудий с длиной ствола 45 калибров. В конце 1916 г. сняли также оставшиеся четыре.

Торпедное вооружение линейных крейсеров состояло из четырех подводных 500-мм торпедных аппаратов, (у "Фон-дер-Танна"450 мм). Один носовой и один кормовой проходили через штевни, два бортовых стояли на нижней платформе впереди барбета носовой башни (общий боекомплект 11 торпед).

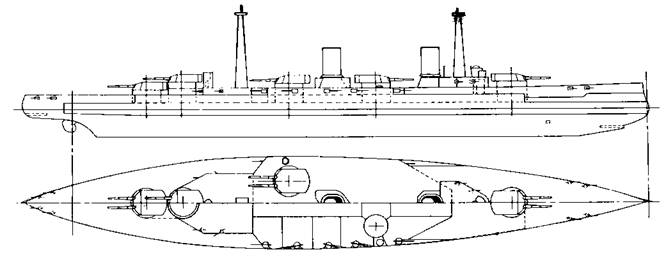

Проект G2i – линейный крейсер "Мольтке"

Бортовое бронирование из крупповской цементированной брони в районе цитадели имело два броневых пояса. Нижний (главный) броневой пояс толщиной 270 мм (у "Фон-дер-Танна" 250 мм) простирался между внешними краями барбетов носовой и кормовой башен на 1,2 м выше и на 0,6 м ниже главной ватерлинии с постепенным уменьшением толщины до 130 мм у нижнего края пояса в 1,9 м ниже главной ватерлинии и был установлен на прокладке из тикового дерева толщиной 50 мм.

Верхний броневой пояс цитадели высотой 3,15 м имел постоянную толщину 200 мм до нижних кромок орудийных портов батареи среднего калибра. Броневой пояс казематов (прерывистый) имел толщину 150 мм на всем их протяжении и опирался на верхний броневой пояс цитадели. В промежутках между портами батареи среднего калибра броневой пояс имел толщину 150 мм с переборками между орудиями, щитами и задними противоосколочными экранами толщиной 20 мм. Переборки по концам главного броневого пояса были прямые толщиной 200 мм.

В носовой части броневой пояс имел толщину 120 мм, а затем 100 мм, не достигая верхней палубы, за исключением района форштевня, с переборкой толщиной 100 мм, а в корме имел толщину 100 мм примерно на трети расстояния между главной и нижней палубами, заканчиваясь переборкой толщиной 100 мм в 3-х м от кормы.

Барбеты башен имели толщину стенок 200 мм, причем толщину наружной стенки барбетов носовой и кормовой башен увеличили до 230 мм, а внутренней стенки уменьшили до 170 мм. Толщину барбетов бортовых башен уменьшили до 80 мм за батарейной броней толщиной 150 мм и до 30 мм позади верхнего броневого пояса толщиной 200 мм. Шаровые направляющие подачи боеприпасов и внешние диаметры погонов были такими же, как и у "Фон-дер-Танна".

Толщина лобовой и задней частей башен составляла 230 мм, как у "Фон-дер-Танна", боковых стенок 180 мм, наклонной передней части крыши 90 мм, плоской части крыши 60 мм и настила в задней части башни 50 мм. Толщина стенки передней боевой рубки равнялась 250-350 мм, её крыши 80 мм, задней боевой рубки 200 мм и 50 мм соответственно.

Палуба полубака над батареей имела толщину 35 мм., вне ее 25. Средняя палуба между главной переборкой и переборкой над батареей имела толщину 15 мм. Бронированная палуба, которая являлась главной палубой в районе средней части корабля, была толщиной 25 мм в плоской части и 50 мм на скосах. Она понижалась в носу и в корме, где в плоской части соответственно имела толщину 50 и 80 мм и 50 мм на скосах.
