Начертательная геометрия: конспект лекций

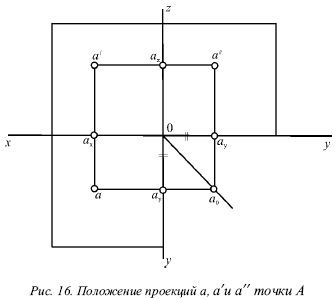

В результате разреза ось у встречается на эпюре в двух различных местах. На горизонтальной плоскости (рис. 16) она принимает вертикальное положение (перпендикулярно оси х), а на профильной плоскости – горизонтальное (перпендикулярно оси z).

На рисунке 16 три проекции а, а и а точки А имеют на эпюре строго определенное положение и подчинены однозначным условиям:

1) горизонтальная и фронтальная проекции а и а всегда должны располагаться на одной вертикальной прямой, перпендикулярной оси х;

2) фронтальная и профильная проекции а и а всегда должны располагаться на одной горизонтальной прямой, перпендикулярной оси z;

3) при проведении через горизонтальную проекцию а горизонтальной прямой, а через профильную проекцию а– вертикальной прямой построенные прямые обязательно пересекутся на биссектрисе угла между осями проекций, так как фигура Оа_уа₀а_н – квадрат.

При выполнении построения трех проекций точки нужно проверять выполняемость всех трех условий для каждой точки.

4. Координаты точки

Положение точки в пространстве может быть определено с помощью трех чисел, называемых ее координатами. Каждой координате соответствует расстояние точки от какой-нибудь плоскости проекций.

Расстояние определяемой точки А до профильной плоскости является координатой х, при этом х = а"А (рис. 15), расстояние до фронтальной плоскости – координатой у, причем у = аА, а расстояние до горизонтальной плоскости – координатой z, при этом z = aA.

На рисунке 15 точка А занимает ширину прямоугольного параллелепипеда, и измерения этого параллелепипеда соответствуют координатам этой точки, т. е., каждая из координат представлена на рисунке 15 четыре раза, т. е.:

х = а"А = Оа_х = а_уа = a_za;

y = аА = Оа_y = а_xа = а_zа";

z = aA = Oa_z = а_xа = а_yа".

На эпюре (рис. 16) координаты х и z встречаются по три раза:

х = а_zа = Оа_x = а_yа,

z = а_xa = Oa_z = а_yа".

Все отрезки, которые соответствуют координате х (или z), являются параллельными между собой. Координата у два раза представлена осью, расположенной вертикально:

y = Оа_у = а_ха

и два раза – расположенной горизонтально:

у = Оа_у = а_zа".

Данное различие появилось из-за того, что ось у присутствует на эпюре в двух различных положениях.

Следует учесть, что положение каждой проекции определяется на эпюре только двумя координатами, а именно:

1) горизонтальной – координатами х и у,

2) фронтальной – координатами x и z,

3) профильной – координатами у и z.

Используя координаты х, у и z, можно построить проекции точки на эпюре.

Если точка А задается координатами, их запись определяется так: А (х; у; z).

При построении проекций точки А нужно проверять выполняемость следующих условий:

1) горизонтальная и фронтальная проекции а и а должны располагаться на одном перпендикуляре к оси х, так как имеют общую координату х;

2) фронтальная и профильная проекции а и а" должны располагаться на одном перпендикуляре к оси z, так как имеют общую координату z;

3) горизонтальная проекция а так же удалена от оси х, как и профильная проекция а удалена от оси z, так как проекции а и а" имеют общую координату у.

В случае, если точка лежит в любой из плоскостей проекций, то одна из ее координат равна нулю.

Когда точка лежит на оси проекций, две ее координаты равны нулю.

Если точка лежит в начале координат, все три ее координаты равны нулю.

Лекция № 3. Прямая

1. Проекции прямой

Для определения прямой необходимы две точки. Точку определяют две проекции на горизонтальную и фронтальную плоскости, т. е. прямая определяется с помощью проекций двух своих точек на горизонтальной и фронтальной плоскостях.

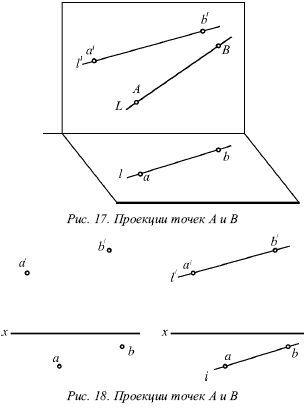

На рисунке 17 показаны проекции (а и a, b и b) двух точек А и В. С их помощью определяется положение некоторой прямой АВ. При соединении одноименных проекций этих точек (т. е. а и b, а и b) можно получить проекции аb и аb прямой АВ.

На рисунке 18 показаны проекции обеих точек, а на рисунке 19 – проекции проходящей через них прямой линии.

Если проекции прямой определяются проекциями двух ее точек, то они обозначаются двумя рядом поставленными латинскими буквами, соответствующими обозначениям проекций точек, взятых на прямой: со штрихами для обозначения фронтальной проекции прямой или без штрихов – для горизонтальной проекции.

Если рассматривать не отдельные точки прямой, а ее проекции в целом, то данные проекции обозначаются цифрами.

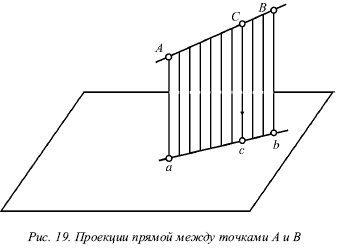

Если некоторая точка С лежит на прямой АВ, ее проекции с и с находятся на одноименных проекциях прямой ab и аb. Данную ситуацию поясняет рисунок 19.

2. Следы прямой

След прямой – это точка пересечения ее с некоторой плоскостью или поверхностью (рис. 20).

Горизонтальным следом прямой называется некоторая точка H, в которой прямая встречается с горизонтальной плоскостью, а фронтальным – точка V, в которой данная прямая встречается с фронтальной плоскостью (рис. 20).
