Индикаторы и указатели напряжения промышленного производства служат для выделения фазного провода на контактах, определения напряжения в электросети, определения наличия напряжения на токонесущих частях электроприборов.

Работая с электрическими приборами, следует соблюдать осторожность. Нельзя доверять утверждениям знакомых, которые не соблюдают правила безопасности при работе с электричеством, о том, что ничего страшного не случится.

Для приведения индикатора в рабочее состояние достаточно дотронуться рукой до его контактных частей. После этого электрический ток пройдет через тело человека, сила этого тока составляет при напряжении в сети 220 В всего лишь доли миллиампера. Это довольно мало и совершенно не опасно для человека.

В настоящее время выпускается несколько различных типов индикаторов. Самый простой и популярный из них – индикатор-отвертка.

С помощью такого индикатора можно определить, есть ли в электрической цепи напряжение. Но при работе с индикатором-отверткой существуют некоторые неудобства – он не позволяет отличить обрыв фазного провода от простого нейтрального. Количество фаз, к которым принадлежат проводники, также определить будет невозможно. Все это можно сделать, если использовать при работе контрольную лампу. Это довольно простое приспособление, служащее для определения состояния установочных элементов (находящихся под напряжением) и электрических цепей. Можно изготовить такой пробник самостоятельно, в домашних условиях. Для этого понадобится патрон с лампой накаливания небольшой мощности, который следует подключить к 2 концам изолированного провода. Такой пробник подойдет для обычной электросети с напряжением 220 В.

Другой пробник – омметр – также можно сделать самостоятельно, если соединить проводниками лампу накаливания небольшой мощности с источником постоянного тока. Такой омметр-пробник необходим для определения целостности обесточенной сети.

Если заменить низковольтную лампу накаливания измерительным прибором, это несколько усовершенствует данное устройство.

Специальные измерительные приборы служат для определения величины определенного параметра цепи.

Электрики-профессионалы часто применяют в своей работе указатель фаз, который служит для выяснения порядка фаз трехфазовой сети, и пробник, с помощью которого можно определить полярность и напряжение электрического тока. С такими устройствами, как правило, работают уже достаточно опытные мастера, получившие специальные знания.

Начинающему домашнему мастеру, выполняющему простой ремонт, можно обойтись и без них. На первый взгляд многие проблемы, возникающие в доме, могут показаться вам абсолютно неразрешимыми. Например, если в скрытой проводке произошел обрыв электрической цепи, где именно его необходимо искать? Нет необходимости ломать всю стену, следуя направлению электрического провода, в надежде найти неполадку. Подобные действия не будут эффективными – это очень нерациональная и достаточно трудная работа. Чтобы свести работу к минимуму, необходимо четко знать, где именно проходят электрические провода в стене.

Для достаточно опытных мастеров обязательно понадобится мегомметр. С помощью этого прибора можно измерить сопротивление изоляции деталей относительно корпуса.

Чтобы найти место повреждения скрытой проводки, понадобится специальный прибор, который можно сделать самостоятельно по приведенной на рисунке 59 схеме.

Понять принцип действия такого прибора очень просто. Это устройство регистрирует электрическое поле проводника, который находится под напряжением. Она состоит из генератора звуковой частоты 900-1600 Гц, четырехкаскадного усилителя НЧ, коэффициент усиления которого равен 3000–5000 единиц, ключевого каскада и выпрямителя.

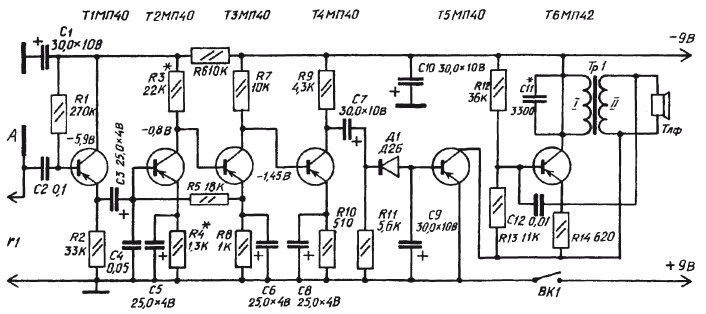

Рис. 59. Схема прибора для обнаружения повреждения скрытой проводки

Питание этого прибора осуществляют две последовательно соединенные батареи 3336Л. Потребляемый им ток составляет 5–8 мА. Усилитель НЧ увеличивает напряжение частотой 50 Гц, наведенное проводником с током в антенне А.

В установленных в приборе транзисторах статический коэффициент усиления по току (Вст) должен быть равен 35–50.

Усилитель НЧ собран на транзисторах Т1-Т4, он выпрямляется диодом Д1. После этого на транзистор Т5 ключевого каскада поступает выпрямленное диодом напряжение.

На транзисторе Т6 собирается блокинг-генератор, который генерирует колебания звуковой частоты. Генератор состоит из головных телефонов, в которых колебания звуковой частоты слышны в виде звукового сигнала.

На гетинаксовой плате размером 120 х 72 мм размещаются почти все детали этого устройства, кроме батареи питания, выключателя В1, гнезд Г1 и телефонов.

Внутри металлического корпуса размером 150 х 78 х 45 мм следует разместить батареи питания, плату прибора, гнезда и тумблер включения питания.

Антенна А представляет собой лист медной фольги размером 130 х 65 мм. Ее необходимо укрепить на изолирующей гетинаксовой пластине в окне крышки корпуса.

На сердечнике Ш5 х 6 изготовляется трансформатор Тр1. Он состоит из обмотки I (1500 витков провода ПЭВ 0,1) и обмотки II (600 витков провода ПЭВ 0,1). Разобраться в том, каким образом проверяется работоспособность блокинг-генератора, несложно. Проволочной перемычкой замыкаются коллектор и эмиттер транзистора Т5. Генератор будет работать в том случае, если правильно подключены выводы обмотки I трансформатора Тр1. Если генератор не работает, меняют местами выводы.

В общую цепь питания включены постоянные резисторы, сопротивление которых равно 5,1 кОм и 150 Ом. В свою очередь, эти постоянные резисторы составляют делитель, с которого снимается отрицательное напряжение величиной 0,2–0,4 В. Это напряжение подается на базу транзистора Т5.

Все эти действия необходимы, чтобы наладить работу ключевого каскада.

У блокинг-генератора напряжение цепи должно быть равным 7–8 В. Режим работы транзисторов Т2-Т4 зависит от сопротивления резистора R3. Работа усилителя низкой частоты зависит от правильного подбора этого сопротивления. Если по этой схеме использовать переменное сопротивление в качестве резистора R2, это повысит чувствительность прибора.

Для того чтобы определить повреждение или траекторию электрической проводки, к электроцепи необходимо подключить фазу электрической сети напряжением 220 / 380 В. После этого к прибору следует подключить головные телефоны и включить питание.

Антенну А необходимо направить в ту сторону, где проходит электрический провод. По необходимости звук генератора следует изменять – ослаблять или усиливать. Это зависит от расстояния между антенной и находящимся в стене проводом. Благодаря этому можно обозначить траекторию прохождения электрического провода в стене.

Если звук генератора вдруг исчезнет, значит, в электрической цепи существует обрыв. Звук исчезает примерно на расстоянии 5–7 см от повреждения.

Если через некоторое время после включения питания в головных телефонах слышен звуковой сигнал, который соответствует тону генератора, значит устройство работает нормально.

Если правильно отрегулировать это устройство, оно поможет зафиксировать напряжение 50 Гц на расстоянии 6–8 см от проводника. При этом необходимо обратить внимание на то, что руки должны постоянно находиться в контакте с металлическим корпусом прибора.
