Основы AS/400

Таблица 5.2. Системные объекты MI

Некоторые объекты OS/400 из таблицы 5.1 полностью соответствуют системным объектам MI из таблицы 5.2, при этом имена объекта в двух разных наборах могут совпадать, а могут и не совпадать. Пример совпадения имен — «программа», несовпадения — «библиотека» и «контекст».

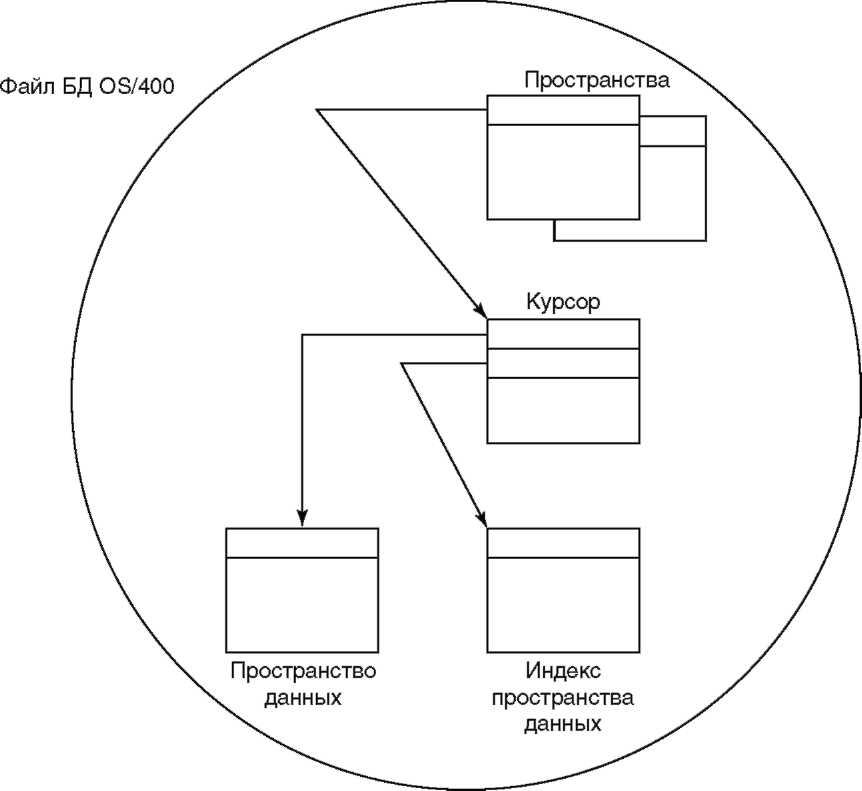

Рисунок 5.1 Объекты файла базы данных OS/400

На рисунке можно видеть набор отдельных компонентов. Один из системных объектов MI — область данных. Она используется базой данных для хранения физических данных вместе с определением полей записей. Еще один системный объект — индекс области данных — содержит описание того, как осуществлять доступ к этим данным. В следующей главе мы увидим, как индекс области данных обеспечивает логическое представление физических данных. Третий объект — курсор, осуществляющий фактический доступ к записям в области данных и использующий индекс области данных для формирования логического представления. Курсор предоставляет управляющие структуры для доступа к данным в области данных, а также содержит пользовательские буферы. Четвертый объект — пространство, в которое помещается результат опе-

Другие объекты OS/400 относятся к системным объектам MI как один ко многим. Посмотрите на пример на рисунке 5.1: здесь файл базы данных OS/400 состоит из пяти системных объектов MI, и ему соответствуют четыре разных типа системных объектов MI (в нашем примере два объекта-пространства). Фактически, файл могут составлять намного больше объектов. Для каждого из них существует курсор, и даже однокомпонентный файл объединения (join file) может владеть или ссылаться на 32 индекса области данных. База данных, а также связи между разными системными объектами MI будут рассмотрены в следующей главе.

рации над базой данных (по сути дела, это буфер ввода-вывода). Последний, показанный в примере объект, который также является пространством, содержит описание файла. Единственная его функция — поиск других объектов.

Поиск объектов

Найти объект в базе данных оригинальной System/38 было очень легко, так как все они были поименованы: Вы просто отыскивали нужное имя в библиотеке. Библиотека давала возможность организации объектов в группы и обеспечивала их поименный поиск. Эта структура была перенесена и в AS/400.

Библиотеки

В OS/400 библиотека — объект, который используется для поиска других объектов в базе данных. В отличие от многоуровневой иерархии каталогов в ОС ПК и Unix, библиотека OS/400 имеет одноуровневую иерархию. Для иллюстрации рассмотрим структуру имен объектов OS/400.

Чтобы найти объект OS/400 требуется знать имена библиотеки и объекта (то есть, путь «Библиотека/Объект»), а также его тип (одно и то же имя могут иметь несколько объектов, но все они — объекты разного типа). Другими словами, в библиотеке может содержаться программа SAM и пространство данных SAM, но двух программ с именами SAM быть не может. Кроме того, каждый объект находится в одной и только в одной библиотеке.

Библиотека не может ссылаться на другие библиотеки, иначе была бы нарушена одноуровневая иерархия «Библиотека/Объект». Из этого правила есть лишь одно исключение — специальная библиотека с именем QSYS, в которой, и только в которой, находятся некоторые специальные объекты OS/400 например, профили пользователей, определяющие права последних, и объекты конфигурации ввода-вывода, используемые для выполнения соответствующих операций. Подробно эти объекты рассматриваются в последующих главах.

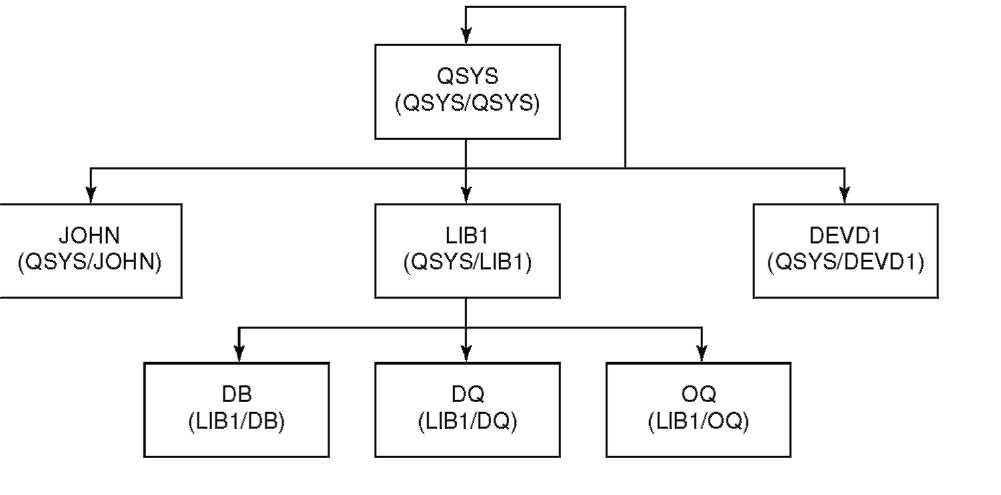

Рисунок 5.2 Структура библиотеки OS/400

Структура библиотеки OS/400 показана на рисунке 5.2. В данном примере QSYS содержит профиль пользователя (JOHN), библиотеку (LIB1) и описание устройства (DEVD1). Библиотека LIB1 содержит файл базы данных (DB), очередь данных (DQ) и выходную очередь (OQ).

Позже мы увидим, что с каждым заданием в системе связан список библиотек. Этот список указывает системе, где следует искать объект, а также задает порядок поиска в библиотеках.

Разделяемые папки

Разделяемые папки были введены в AS/400, главным образом, для поддержки функций Office [ 43 ] . Эту идею мы позаимствовали из System/36, которая была отличной офисной системой. Для поддержки функций Office в AS/400 были добавлены объекты-папки. Интегрированная поддержка обеспечивает систему хранения всех объектов Office, содержащих необходимые данные. Среди традиционных элементов, которые могут храниться там — почта, документы, программы и файлы.

43

Имеется в виду Office Vision/400 — программный пакет для автоматизации офисной деятельности. — Прим. консультанта.

Библиотечный способ хранения документов дает пользователям возможность рассматривать эту систему как электронную картотеку, содержащую папки. Средства управления позволяют организовывать объекты, помещая их в папки. Папки могут содержать другие папки и поддерживают интерактивный поиск.

Разделяемые папки и в PC Support [ 44 ] на System/36, и в AS/400 помогают обеспечить эффективность офисного использования ПК. В дополнение к упомянутым традиционным элементам Office, в разделяемых папках могут храниться электронные таблицы, диаграммы, рисунки, а также программы и файлы ПК.

44

Программный пакет для подключения персональных компьютеров к System/36, а позже и к AS/ 400. — Прим. консультанта.

Доступ к файлам ПК, хранящимся на AS/400, осуществляется так же, как если бы они хранились локально на ПК. Файлы могут пересылаться с ПК и назад, при этом автоматически выполняются преобразования данных. Если ПК поддерживает несколько сессий, то он может взаимодействовать с несколькими системами AS/400, с несколькими заданиями на одной AS/400 или с любой комбинацией этих вариантов.

IBM несколько раз модифицировала PC Support, но он быстро «старел» и не соответствовал потребностям новых клиент/серверных приложений. Кроме того, PC Support поддерживал не все ОС ПК, нужные заказчикам. Хотя он и позволял использовать DOS, DOS с расширенной памятью и OS/2, но (что важно!) не мог поддерживать Microsoft Windows.

PC Support требовал радикальной замены, и IBM предложила своим заказчикам совершенно новый продукт. Client Access for OS/400 обеспечивает мощную платформу для распределенных клиент/серверных вычислений. Для привлечения новых заказчиков потребовалось также внести изменения и в файловую систему AS/400. Библиотеки для обслуживания базы данных и папки для Office и файлов ПК в целом справлялись с задачей, но им не помешали бы дополнительные возможности. В результате, была создана новая файловая система.

Интегрированная файловая система

Что если объединить в одну структуру файловую систему ПК, файловую систему Unix, а также библиотечную систему и разделяемые папки OS/400? Тогда приложение, написанное для использования файловой системы ПК или Unix, могло бы напрямую обращаться к данным, хранящимся на AS/400.

Такая интегрированная файловая система появилась в V3R1 и была названа интегрированной файловой системой IFS (integrated file system). Она объединяет все файловые системы на AS/400 общим интерфейсом и общим набором правил. Более того, любой пользователь Client Access, предпочитающий новейшие версии Windows или OS/2, может на своей рабочей станции в графическом режиме работать с библиотеками, папками и всеми новыми файловыми системами.
