Покоренный электрон

Чтобы воспринимать сигналы радиостанции, нам прежде всего нужна специальная сеть, которая улавливала бы радиоизлучение, нужно «ухо», способное «слышать» эти сигналы.

Таким электрическим «ухом» служит антенна радиоприемника. Она улавливает электромагнитные колебания, излучаемые радиостанциями.

Но если бы радиослушатель вздумал слушать все, что восприняла его антенна, то он, пожалуй, ничего не услышал бы, кроме сплошного рева. Ведь антенна принимает излучение всех радиостанций мира, а слушать всех сразу — невозможно!

Для отсева ненужных колебаний служит колебательный контур, который обладает «своей», строго определенной частотой колебаний. Изменяя самоиндукцию катушки или емкость конденсатора, можно управлять по своему желанию частотой колебаний контура, то есть настраивать его на избранную частоту и принимать сигналы только той радиостанции, какую намечено слушать.

Колебательный контур, словно сито, просеивает «улов» антенны, — в нем появляются только те колебания, на которые он настроен, все остальные беспрепятственно уходят по проводу заземления (рис. 59).

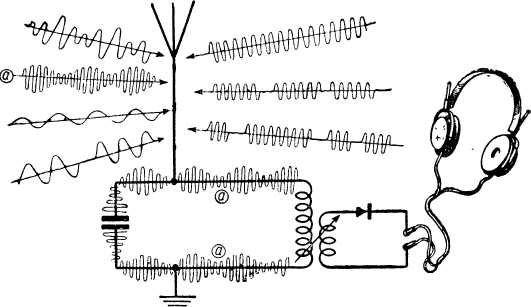

Рис. 59. Антенна приемной станции улавливает колебания, излучаемые всеми радиостанциями мира. Колебательный контур отбирает из них только те колебания, на которые он настроен.

Но и эти колебания, которые отобрал для нас контур, «непонятны» для нашего уха, оно не в состоянии воспринимать электрические сигналы, и чтобы их услышать нужен «переводчик».

Обязанности электрического переводчика исполняет детектор, что значит «обнаруживатель». Так был назван при первых опытах А. С. Попова прибор, служивший для обнаруживания сигналов передатчика. Со временем детектор изменял и свое устройство и назначение. Название «детектор» сохранилось, но приобрело новый смысл. Детектировать — значит преобразовывать модулированный переменный ток высокой частоты в ток низких звуковых частот.

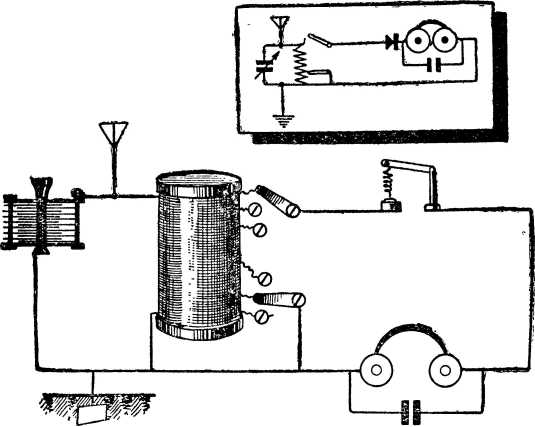

Рис. 60. Расположение частей детекторного радиоприемника и его схематическое изображение.

Простейший детектор состоит из так называемого «детектирующего» кристалла, чаще всего минерала галена (сернистый свинец), и стальной спиральки, касающейся своим острием одной из граней кристалла.

Кристалл в паре с металлическим острием работает, как дверца мышеловки или как клапан насоса. В одну сторону — проход электронам свободен, назад — им дороги нет.

Электроны, проскочившие с острия в грань кристалла, обратно уже не возвращаются. Им остается только одно — идти к телефону.

Без детектора в цепи телефона шел бы переменный ток высокой частоты, с детектором характер тока меняется, детектор словно разрубает колебания: ток проходит только в одном направлении в виде отдельных толчков. Эти толчки образуют так называемый пульсирующий ток (рис. 61).

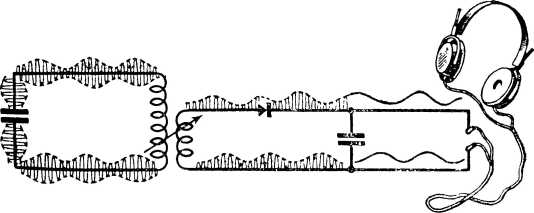

Рис. 61. Детектор как бы «разрубает» колебания, преобразуя переменный ток в пульсирующий постоянный, а блокировочный конденсатор сглаживает эти пульсации так, что в телефон поступают только колебания звуковой частоты.

В цепь детектора включен телефон. Телефон преобразует недоступные непосредственно нашему восприятию колебания силы тока в звуки.

Однако телефон сам по себе с такой задачей справиться не может. Он способен превращать в звуки человеческой речи или в музыку только колебания низкой звуковой частоты, ограниченные пределами от 16 до 20 тысяч колебаний в секунду, которые получаются после детектирования высокой частоты.

Обмотка магнита в телефоне, благодаря самоиндукции, обладает огромным сопротивлением для тока с частотой в сотни тысяч периодов в секунду. Да и мембрана телефона слишком массивна, чтобы колебаться с такой частотой. И, наконец, если бы даже телефон мог воспроизвести такие колебания, мы бы их не услышали. Мы слышим звук только тогда, когда нашего уха достигают звуковые воздушные волны с частотой от 16 колебаний в секунду до 20 000 колебаний в секунду.

Но при наличии детектора ток, хоть и толчками, идет все же в одну сторону, и мембрана телефона может теперь отклоняться под его воздействием. Она прогибается то сильнее, то слабее, соответственно средней силе тока (средней силе толчков). А так как сила толчков меняется со звуковой частотой, именно так, как был модулирован ток в радиопередатчике, то телефон воспроизводит такие же колебания, которые воздействовали на микрофон передатчика. Из телефона несутся звуки речи или музыки.

Для сглаживания толчков, происходящих с высокой частотой, иногда параллельно телефону включают конденсатор небольшой емкости.

Конденсатор накапливает электрические заряды, когда сила тока в цепи нарастает, и освобождает их, когда сила тока падает. Это его основное назначение.

Ток через детектор проходит короткими отрывистыми толчками, — электроны проскакивают стайками. Когда в проводнике возникает электрический толчок, часть электронов попадает в конденсатор, — сила толчка ослабевает. Когда наступает промежуток между толчками, конденсатор освобождает электроны и их током заполняется промежуток между толчками. Толчки тока выравниваются. Ток, благодаря конденсатору, из пульсирующего становится волнистым, он плавно нарастает и также плавно спадает со звуковой частотой (с частотой модуляции). Телефон с конденсатором звучит лучше, чем без него.

Электронная лампа

Кристаллический детектор, обслуживавший первые радиоприемники, обеспечивал очень чистое звучание телефона, но отличался крайней неустойчивостью. Он работает только в том случае, когда острие спиральки попадает на детектирующую точку кристалла. При малейшем толчке пружинка вздрагивала, острие соскакивало с чувствительной точки, слышимость пропадала. Поиски новой «точки» требовали некоторого времени, прием радиопередачи с таким детектором был ненадежен.

Неустойчивая работа кристаллического детектора заставила искать ему заместителя.

В настоящее время кристаллический детектор применяется только в простейших любительских приемниках и в некоторых установках специального назначения.

Основные части прибора, заменившего кристаллический детектор, существовали порознь задолго до изобретения радио. Это — катодная трубка и осветительная электролампочка.

Одна комбинация катодной трубки и осветительной лампочки уже была осуществлена и служила человечеству в качестве рентгеновского аппарата.

Вторая комбинация тех же частей вылилась в современную электронную лампу.

Простейшая электронная лампа состоит из стеклянного баллона, в который впаяны два электрода— катод и анод. Такая лампа с двумя электродами называется диодом. Слово диод означает «два входа».

Катодом в электронной лампе служит раскаленная вольфрамовая нить; анодом — металлическая пластинка.

Анод изготовляют из молибденовой жести, из никеля, из тантала или из меди.

Задача катода — испускать при накале как можно больше электронов, поэтому вольфрамовые нити на радиоламповом заводе обрабатывают так, чтобы облегчить электронам выход из нити. Для этой цели нити покрывают веществами, которые легко освобождают электроны. Такой катод, даже при невысокой температуре, испускает небольшое количество электронов.
