Задачу решают электроны
Не помогут ли электроны увидеть невидимое? На первый взгляд электроны здесь бесполезны Ведь мы представляем их себе в виде мельчайших частичек. Разве могут частички соперничать со световым лучом и даже заменять его? А почему бы и нет?
Если сыпать из сита муку на руку, то на столе образуется «тень» руки — место, куда мука не насыпалась (рис. 74).

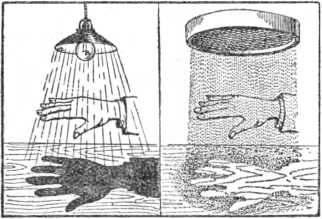

Рис. 74. Сравнение тени от руки, полученной в световом потоке и в потоке мелких просеянных
Художники иногда вместо кисти пользуются пульверизатором. Выдувая краску из пульверизатора мелкой пылью и прикладывая к окрашиваемой поверхности заранее заготовленные шаблоны — трафареты, они быстро получают нужный узор.
Там, где в трафарете вырезаны отверстия, распыленная краска ложится на раскрашиваемый предмет, где отверстий нет, остается «тень» — незакрашенное место.
Распыленной краской можно рисовать не хуже, чем кистью.
Наука пока еще имеет весьма смутные представления о размерах электрона. Известно лишь только то, что они очень малы. Их поперечник по всей вероятности определяется миллионными долями миллимикрона. Не миллиметра, а именно миллимикрона! Это значит, что вирус табачной мозаики во много миллионов раз крупнее электрона!
Если мысленно увеличить электрон до размеров маленькой дробинки, то вирус табачной мозаики придется представить себе в виде огромной горы.
Дробинка, выпущенная из ружья, не может облететь гору стороной, подобно птице. Так и электроны, вылетевшие из электронной пушки, не смогут обогнуть «гору» — вирус. Электроны могут пронизать его насквозь в миллионе мест и долететь к экрану. Но не все электроны беспрепятственно пролетят сквозь вирус. Для электронов вещество почти не прозрачно и только сквозь тончайшие слои могут пролетать быстрые электроны.
Некоторые из электронов, пролетая близко от атомов (а вирусы, как и все тела в природе, состоят из атомов), будут отклонены электромагнитными полями атомов и изменят свой путь.
Там, где у вируса имеется какое-либо утолщение или уплотнение, электроны встретят больше атомов и многие из них отлетят в стороны, то есть рассеются, не достигнув экрана.
В тех местах, где вирус тоньше, где атомов меньше, электроны пройдут более свободно. И на экране получится тень вируса — более темная там, где вещество уплотнено, и более светлая, где веществе тонко.
Однако пытаться разглядеть электронную тень вируса — дело совершенно бессмысленное. Тень вируса будет почти столь же мала и так же невидима, как и сам вирус, — портрет этого врага человека, сделанный в натуральную величину, бесполезен.
Получить сильно увеличенные изображения вирусов и других мельчайших телец можно только в том случае, если найдется способ подчинить электронный луч законам оптики, то есть заставить его преломляться и фокусироваться — давать увеличенное изображение предмета.
Само собой разумеется, что применить для этой цели стеклянные линзы не удастся. Не только стекло, но даже воздух почти непроницаем для электронного луча. Налетая на атомы и молекулы газов или других веществ, электроны отскакивают от них, почти как мячи, и рассеиваются в окружающем пространстве.
Следовательно, электронный микроскоп должен быть безвоздушным. Условия нелегкие, — только в сказках бывают такие загадки. Но все же эту трудность удалось преодолеть. Воздух из корпуса микроскопа откачали, а линзами послужили электрические или магнитные поля.
Магнитным полем можно заставить электрон лететь по спирали, проделывать сложные сальто и
петли.Поэтому магнитные поля, создаваемые катушками определенной формы, оказались прекрасными линзами для электронного луча (рис. 75).

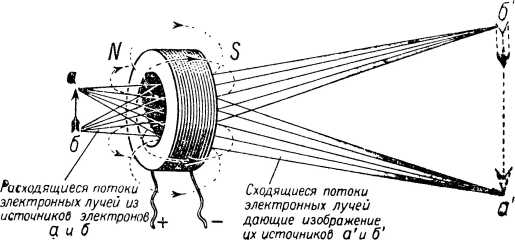

Рис. 75. Магнитное поле служит линзой для электронных лучей.
Теоретические расчеты показывали, что электронный микроскоп при достаточном его усовершенствовании способен дать полезное увеличение не в тысячу раз, как оптический микроскоп, а в миллионы раз. Он должен позволить четко различать частицы размером в сотые доли миллимикрона. Электронный микроскоп может снять «шапку-невидимку» с вирусов, со всего необъятного мира ничтожно-малых телец и даже с молекул.
Советский электронный микроскоп
В начале 1940 года академик А. А. Лебедев вместе со своими сотрудниками В. Н. Верцнером и Н. Г. Зандиным начал проектировать и строить первый советский электронный микроскоп.
В обычном световом микроскопе в его нижней части помещается источник света или зеркальце, отражающее лучи какого-либо источника света. Его лучи проходят сквозь стеклянную линзу, которая называется конденсорной или собирательной. Она собирает световые лучи в конический пучок и направляет их на стеклянную пластинку, на которой лежит исследуемый предмет.
Световые лучи, прошедшие сквозь этот предмет, попадают в первую увеличительную линзу микроскопа, которая называется объективной линзой, так как обращена к объекту исследования.
Объективная линза увеличивает изображение предмета примерно в 50 раз.
Это увеличенное изображение исследователь рассматривает сквозь окулярную линзу, тоже дающую увеличение в 10–20 раз.
В результате общее увеличение обеих линз — объективной и окулярной — получается равным произведению этих чисел, то есть от 500 до 1000 раз.
В электронном микроскопе вместо источника света имеется электронная пушка. Она посылает пучок электронных лучей, который попадает в первую — конденсорную линзу микроскопа.
Разумеется, эта линза не стеклянная, стекло было бы тут только помехой, и ее форма ничем не напоминает увеличительное стекло. Это всего лишь электромагнитная катушка с отверстием по оси. Сквозь это отверстие проходит электронный луч. Внутри катушки нет ни стекол, ни воздуха, так как из электронного микроскопа выкачан почти весь воздух. Но называется такая катушка — линзой, потому что ее действие на электронный луч подобно действию стеклянной линзы на световой луч (рис. 76).

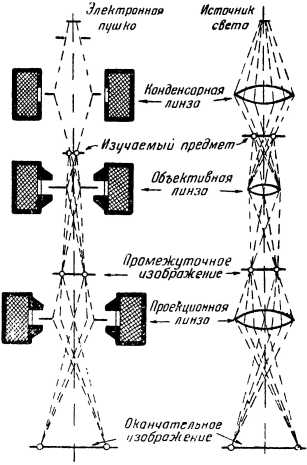

Рис. 76. Устройство электронного микроскопа подобно устройству оптического микроскопа.
Световые лучи, выходящие из одной точки, пройдя сквозь двояковыпуклую линзу, преломляются в стекле, отклоняются от прежнего направления и собираются коническим пучком на объекте.
Точно также и электроны, пролетев сквозь отверстие катушки-линзы, фокусируются — сходятся конусом и попадают на предметный «столик», создавая на нем яркое «электронное освещение». В центре «столика» вырезано круглое отверстие. Поверх этого отверстия натягивают тончайшую (толщиной 0,1–0,2 микрона) прозрачную пленку коллодия, на которой помещают то, что хотят исследовать.
