Покоренный электрон

Он находится в 42 километрах от самой дальней насосной станции и в 65 километрах от Иваньковской ГЭС, построенной на берегу Московского моря.

Иваньковская ГЭС была первой в СССР полностью автоматизированной, «безлюдной» электрической станцией.

На диспетчерском пульте перед глазами дежурного горят светящиеся разноцветные сигналы — кружочки, квадратики, треугольники. Они сообщают диспетчеру о состоянии и работе всех механизмов на всех станциях.

Диспетчер видит: одна группа сигналов погашена, — одна станция не работает, находится в резерве. Но вот возникла необходимость увеличить выработку электрической энергии. Диспетчер принимает решение — пустить в ход резервную станцию. На панели резервной станции он нажимает кнопку «пуск».

Тотчас приходят в действие сложные приборы телемеханического управления. Они включают все вспомогательные механизмы. На пульте загораются зеленоватым мигающим огнем сигналы: кружок, означающий, что подготовлен турбогенератор; квадратики — включены масляные выключатели. Механизмы приняли команду, «поняли» ее и «доложили» о своей готовности.

На станции щелкают реле и контакторы, приходят в действие вспомогательные электродвигатели, поворачиваются направляющие лопасти турбины. Ротор турбогенератора начинает вращаться.

Теперь на диспетчерском пульте зеленый мигающий свет в кружочке сменяется красным. Это — донесение автоматов о том, что турбогенератор работает с полной нагрузкой. Ток включен в общую сеть.

На все это уходит 30–35 секунд, не более!

Частица техники будущего

Автоматы управляют работой электрических подстанций лучшего в мире — Московского метрополитена имени Л. М. Кагановича. Все тяговые подстанции закрыты на замок. Диспетчер находится на центральном посту за несколько километров. Телемеханическое устройство позволяет диспетчеру мгновенно передавать по линиям связи до 150 различных команд всем механизмам подстанций. Диспетчер — полновластный хозяин сложного энергетического оборудования метро.

Один из участков Казанской железной дороги еще несколько лет назад был полностью переведен на автоматическую систему управления. На перегоне длиной в 65 километров нет ни стрелочников, ни сигналистов. Управление стрелками и движением поездов сосредоточено здесь в руках одного человека — дежурного диспетчера. Перед ним на диспетчерском пульте изображен план всего участка и находятся кнопки и рукоятки, управляющие стрелками и светофорами. Огоньки сигнальных лампочек говорят диспетчеру о положении каждой стрелки, каждого светофора. Поворот рукоятки, нажим кнопки, и — стрелка переведена, зажегся или погас разрешающий огонь светофора.

Контрольно-защитные приборы оберегают механизмы от случайных ошибок. Неправильно поданный приказ не будет выполнен, и на пульте загорится предупреждающий сигнальный огонек. В дождь, в буран, ночью и днем автоматы исправно несут службу, не зная усталости и ошибок.

Телемеханика и автоматика — враги аварий, которые возникают вследствие неправильно расслышанных, ошибочно понятых или, что хуже всего, превратно истолкованных и несвоевременно выполненных приказаний. Механизмы принимают команду мгновенно и тотчас же сигнализируют об исполнении. Если приказ почему-либо не исполнен, это немедленно станет известно диспетчеру. Сложные автоматизированные механизмы безусловно покорны воле и руке управляющего ими человека!

На участках железных дорог с телемеханическим управлением почти полностью предотвращены аварии: наезды, столкновения, разрезы стрелок. Значит, ускорилось прохождение составов, увеличилось число поездов, повысилась безопасность движения.

Механизированные хлебозаводы, предприятия нефтяной промышленности, заводы, обрабатывающие пластмассы, электрические станции и линии электрических передач, отдельные механизированные цехи автотракторных и станкостроительных заводов, а также химические заводы и предприятия, где производственный процесс опасен для здоровья обслуживающего персонала, широко используют приборы управления на расстоянии.

Телемеханика и автоматика немыслимы без электронных приборов. Только мгновенность действия, исключительная чувствительность электронных, ламп, тиратронов, фотоэлементов, электронных реле гарантируют быстроту, безукоризненную четкость передачи приказаний или сигналов, мгновенность и автоматичность их выполнения.

В советских условиях автоматизация и механизация производства способствуют увеличению производительности труда и содействуют воспитанию многочисленных кадров высококвалифицированных инженеров, техников, рабочих. В условиях социализма новая электронная техника способствует стиранию грани между умственным и физическим трудом.

Машины с «высшим образованием»

В некоторых машинах и станках-автоматах, которые выпускает наша советская промышленность, применены «читающие» фотоэлементы. Первые опытные экземпляры «зрячих» станков были изготовлены еще в 1934—35 году в Москве (рис. 113).

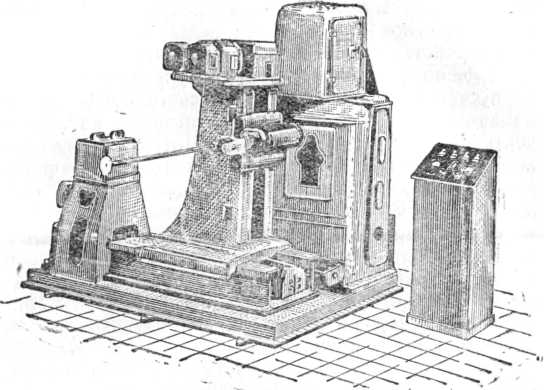

Рис. 113. Один из первых советских «видящих» станков.

Эти станки, созданные советскими инженерами и учеными представляют собой подлинное чудо техники.

Приступая к работе на станке с «читающим» прибором, станочник заготавливает материал, устанавливает инструмент, заправляет станок охлаждающей жидкостью, проверяет смазку, а затем — вручает станку чертеж той детали, которую надлежит изготовить. Под «читающим» прибором укрепляется лист бумаги с изображением контуров будущего изделия.

Если станку будет что-либо «непонятно» в чертеже, или возникнет какое-либо препятствие, — затупится инструмент, не хватит материала, недостанет смазки, — он остановится и звонком или сигнальной лампочкой подзовет к себе мастера, чтобы тот «объяснил» ему, что и как следует делать, или устранил неполадки.

Устройство прибора, читающего чертежи, не так уж сложно. Маленький фонарик укреплен в одном корпусе с фотоэлементом. Луч света от фонарика падает крошечным круглым пятнышком на линию чертежа, а небольшое зеркальце отражает изображение этого пятнышка — светлой точки — в фотоэлемент. Таким образом, электрический глаз «видит» только светлое пятнышко и ничего больше.

В начале работы станочник наводит «читающий» прибор на одну из линий чертежа так, чтобы ровно половина светлого пятнышка от фонарика приходилась на белую бумагу, а половина — на черную линию. Край черной линии должен делить светлое пятнышко точно пополам.

Установив пятнышко, мастер включает станок. И с этого момента станок начинает работать самостоятельно.

Фотоэлемент воспринимает свет, отраженный той половиной пятнышка, которая лежит на белой бумаге. Другая половина пятнышка, падающая на черную линию, света почти не отражает и, следовательно, на фотоэлемент не действует. В фотоэлементе возникает электрический ток определенной силы. Ток идет в усилители. Из усилителей он поступает в приборы, управляющие движением фотоэлемента с фонариком и связанного с ними резца.
