РПД «повоевали» и в 1990-е годы в ходе военных конфликтов на территории бывшего СССР
Порядок неполной разборки РПД
1. Установить пулемет на сошку, открыть крышку ствольной коробки, отвести затворную раму в заднее положение, осмотреть патронник и убедиться в отсутствии в нем патрона. После этого затворную раму плавно спустить с боевого взвода.
Отделить шомпол.
Извлечь пенал с принадлежностью, для чего головкой шомпола или пальцем нажать на защелку крышки затыльника вниз; повернуть крышку, извлечь пенал с принадлежностью и открыть его.
Извлечь возвратный механизм, для чего: поддерживая пулемет одной рукой за выступ приклада, большим пальцем другой руки или отверткой нажать на стержень возвратного механизма (в
Отделить спусковую раму, для чего: вытолкнуть выколоткой вправо до отказа чеку; большим и указательным пальцем нажать на защелку крышки ствольной коробки вперед и открыть крышку; удерживая пулемет одной рукой за цевье, другой взяться за шейку приклада или пистолетную рукоятку управления и, сдвигая спусковую раму назад, отделить ее.
Отделить рукоятку перезаряжания, для чего: отвести рукоятку назад до отказа и извлечь ее вправо. Для отделения рукоятки перезаряжания измененной конструкции необходимо отвести ее назад до отказа и повернуть вправо вниз.
Отделить затворную раму, для чего: указательным пальцем выдвинуть снизу затворную раму из ствольной коробки назад, затем, обхватив затворную рукой раму вместе с затвором, отделить их от ствольной коробки.
Отделить затвор от затворной рамы, для чего: удерживая затворную раз, взять другой рукой затвор за середину, приподнять его вверх; отделить боевые упоры от остова затвора.
Сборку производить в обратном порядке.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПД
Патрон — 7,62x39 (7,62-мм обр. 1943 г.).
Масса пулемета без патронов — 7,4 кг.
Масса пулемета со снаряженной патронной коробкой — 9,8 кг.
Длина пулемета — 1037 мм.
Длина ствола — 520 мм.
Число нарезов — 4.
Тип нарезов — правосторонние, прямоугольные.
Длина хода нарезов — 240 мм.
Начальная скорость пули — 735 м/с.
Дульная энергия — 2134 Дж.
Прицельная дальность — 1000 м.
Дальность прямого выстрела по грудной фигуре высотой 50 см — 365 м; по бегущей фигуре высотой 150 см — 540 м.
Дальность убойного действия пули — 1500 м.
Предельная дальность полета пули — 3000 м.
Темп стрельбы — 650–750 выстр./мин.
Боевая скорострельность — 150 выстр./мин.
Емкость ленты — 100 патронов.
Масса патронной коробки с лентой — 2,4 кг, без ленты — 0,8 кг.
Высота линии огня — 330 мм.
Схема устройства пулемета РПК (индекс 6П2) аналогична автомату АКМ, большая часть их узлов и деталей взаимозаменяемы — регулярно проверяемая идентичность деталей обеспечивает широкую ремонтопригодность оружия в войсковых мастерских и на арсеналах военных округов. Основные части и механизмы оружия: ствол со ствольной коробкой, прицельными приспособлениями, прикладом и сошкой; крышка ствольной коробки; возвратный механизм; затворная рама с газовым поршнем; затвор; газовая трубка со ствольной накладкой; цевье; магазин; шомпол; пенал с принадлежностью для ухода за оружием. Главные отличия РПК от базового автомата — удлиненный тяжелый ствол, усиленный вкладыш ствольной коробки, наличие складной сошки и большая емкость штатного магазина. Ствол соединен со штампо-клепано-сварной ствольной коробкой неразъемно. Более тяжелый, по сравнению с автоматным, ствол длиной 590 мм позволил повысить эффективную дальность стрельбы до 800 м. Увеличение толщины его стенок и увеличение емкости магазина дало возможность вести более интенсивный огонь.

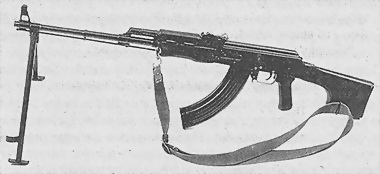

7,62-мм ручной пулемет РПК с коробчатым магазином

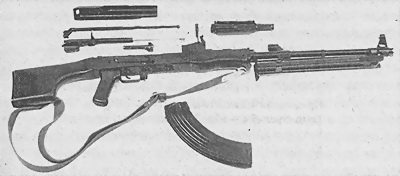

Неполная разборка ручного пулемета РПК
Автоматика имеет газовый двигатель с длинным ходом поршня, т. е. действует за счет отвода пороховых газов через боковое отверстие в стенке ствола, а газовый поршень со штоком жестко связан с затворной рамой. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы вкладыша ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок. Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой. В продольном канале затворной рамы помещена возвратная пружина.
При выстреле после прохождения пулей газоотводного отверстия пороховые газы поступают
в газовую камеру, газовый поршень начинает двигаться назад вместе с затворной рамой. После отхода рамы на нужное расстояние отработанные газы выходят в атмосферу. Затворная рама проходит некоторое расстояние до падения давления в канале ствола, затем скос на ее внутренней поверхности давит своей гранью на выступ затвора и проворачивает его. При отпирании затвора происходит предварительный поворот и смещение («страгивание») находящейся в патроннике гильзы. Это уменьшает сцепление гильзы со стенками патронника и предотвращает ее разрыв при последующем извлечении (простое и эффективное решение старой проблемы автоматического оружия — вспомним, что до этого приспособление для извлечения из патронника разорвавшихся гильз почти обязательно входило в принадлежность пулеметов). Расцепившись со ствольной коробкой, затвор подпружиненным выбрасывателем извлекает стреляную гильзу и движется назад вместе с затворной рамой, сжимая возвратную пружину и взводя курок. Гильза, ударившись о жесткий отражатель ствольной коробки, вылетает вправо через окно ствольной коробки. Достигнув крайней задней точки, затворная рама с затвором под действием возвратной пружины идут вперед, затвор подхватывает очередной патрон из магазина и досылает его в патронник. Затворная рама останавливается, а затвор под действием инерции продолжает движение вперед и проворачивается по скосу рамы, производя запирание канала ствола. Сравнительно большая масса затворной рамы при легком затворе и «вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами, «вынос» основной массы рамы за пределы ствольной коробки (где могли бы скапливаться грязь и пыль) обеспечили работу системы даже при сильной запыленности. Кроме того, затворная рама накрывает собой затвор, защищая его от повреждений. Задний упор направляющего стержня возвратной пружины служит защелкой штампованной крышки ствольной коробки.Высокие требования по живучести ствола, использование пуль со стальным сердечником и биметаллической оболочкой требовало мер по повышению ресурса ствола, канал ствола и патронник хромировали. Хромированию подвергались также шток затворной рамы с поршнем.
Ударный механизм — куркового типа с вращающимся на оси курком и П-образной боевой пружиной из витой проволоки. Спусковой механизм допускает ведение автоматического и одиночного огня. Единая поворотная деталь выполняет функции переводчика видов огня и флажкового предохранителя. В положении «предохранитель» она блокирует спусковой крючок, шептала одиночного и автоматического огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. Автоспуск удерживает курок во взведенном положении до полного запирания канала ствола. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, и роль корпуса ударно-спускового механизма. Перекрытие щели для прохода рукоятки перезаряжания флажком переводчика-предохранителя, а экстракционного окна — затворной рамой повышают защищенность оружия от засорения при передвижениях.
Выстрел производится с закрытого затвора, но при тяжелом стволе и ведении огня преимущественно короткими очередями это не повышает риск самопроизвольного выстрела из-за нагрева патрона в горячем патроннике.
Форма приклада для серийного образца РПК была заимствована у предшественника — пулемета РПД. Утонченная шейка приклада позволяет при стрельбе с упора охватывать его левой рукой. Прицельные приспособления включают мушку с предохранителем, крепящуюся на высоком основании в дульной части ствола, и секторный прицел с прямой планкой, установленный в средней части ствольной коробки. Большая прицельная дальность потребовала учета сноса пули боковым ветром или фронтального движения цели, поэтому прицел имеет механизм ввода боковых поправок. Длина прицельной линии — 555 мм. Для стрельбы в темноте по вспышкам выстрелов на прицельные приспособления могут крепиться насадки со светящимися точками — такое приспособление было разработано войсковым изобретателем капитаном В.Т. Рузвельтом и после доработки принято на снабжение войск в 1959 г. Сошка, укрепленная в дульной части ствола, повысила устойчивость пулемета и улучшила кучность стрельбы.

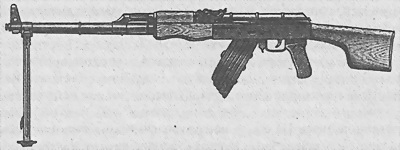

Ручной пулемет РПК с барабанным магазином
Магазинная система питания заставила разработать более емкие, нежели у автомата, секторной формы, с двухрядным расположением 40 патронов и барабанный емкостью 75 патронов. Патроны в барабанном магазине размещаются по образующей в улиткообразном ручейке, образованном неподвижными спиралями корпуса и крышки магазина. Продвижение патронов по спирали к горловине магазина обеспечивает вращающийся подаватель с пружиной, заводимой при снаряжении магазина патронами. Магазины РПК взаимозаменяемы с автоматным емкостью 30 патронов.
