Шкворневая установка для стрельбы из автомата или ручного пулемета через смотровое окно вертолета — общий вид на стойке и собственно шкворневая установка
Огонь ведется в основном короткими очередями, средняя длина очереди — 5–7 выстрелов. Снижение импульса отдачи и меньшее время полета пули до цели позволили примерно в 1,5 раза улучшить кучность стрельбы по сравнению с 7,62-мм РПК. В изготовлении приклада и цевья от дерева постепенно перешли к пластмассе (стеклонаполненному полиамиду). Пулемет РПКС 74 попытались сделать также «танковым» — в БМД-3 он крепится в шаровой установке в лобовом бронелисте корпуса справа.

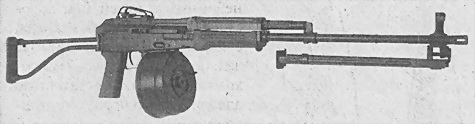

Чешский 5,45-мм ручной пулемет семейства стрелкового оружия CZ-2000

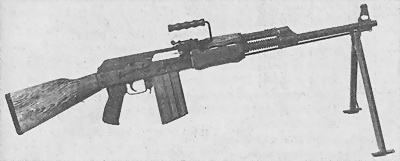

Югославский 7,62-мм
Стоит отметить, что в СССР раньше, чем в других странах, была проведена унификация стрелкового вооружения как нормального, так и малого калибра, в звене отделение-взвод. Этому способствовали высокая надежность и запас модернизации, заложенные в «системе Калашникова». 5,45-мм ручные пулеметы также имеют «ночные» модификации — РПК 74Н (РПК 74Н2) и РПКС 74Н. Планка на левой стороне ствольной коробки служит для установки бесподсветных (пассивных) ночных прицелов типа НСПУ (1ПН34), НСПУМ (1ПН58), НСПУ-3 (1ПН51), НСПУ-5 (1ПН83). Прицел НСПУ-5 имеет кратность усиления 3,5х, позволяет опознавать человека на дальности до 300 м. Может ставиться также универсальный стрелковый прицел 1П29 кратностью увеличения 4х, массой 0,8 кг.
РПК 74 и его модификации состоят на вооружении в России, бывших республиках СССР и в ряде зарубежных стран. Копии советских пулеметов РПК и РПК 74, их модификации выпускались в ГДР, КНР, Ливии, Польше, собственные модели ручных пулеметов «системы Калашникова» — Индии, Финляндии, Чехословакии, Югославии.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74
Патрон — 5,45x39 (5,45-мм обр. 1974 г.).
Масса пулемета без магазина — 4,8 кг.
Масса пулемета с пустым магазином — 5,1 кг.
Масса пустого пластмассового магазина — 0,3 кг.
Масса со снаряженным магазином — 5 46 кг.
Длина пулемета — 1060 мм.
Длина ствола — 590 мм.
Длина прицельной линии — 555 мм.
Длина нарезной части ствола — 549 мм.
Число нарезов — 4.
Длина хода нарезов — 200 мм.
Начальная скорость пули — 960 м/с.
Дульная энергия — 1567 Дж.
Темп стрельбы — 600 выстр./мин.
Боевая скорострельность, од./авт. — 50/150 выстр./мин.
Прицельная дальность — 1000 м.
Дальность прямого выстрела по грудной фигуре — 460 м.
Дальность прямого выстрела по ростовой фигуре — 640 м.
Дальность эффективного огня по головной фигуре — 300 м, по грудной фигуре — 500 м, по поясной фигуре — 700 м, по бегущей фигуре — 800 м.
Дальность убойного действия пули — 1350 м.
Предельная дальность полета пули — 3150 м.
Емкость магазина — 45 патронов.
Высота линии огня — 305 мм.
Масса пулемета РПК 74Н в боевом положении с прицелом НСПУ — 7,66 кг.
Срединные отклонения попаданий при стрельбе короткими очередями лежа с сошки — на дальности 100 м — 5 см, 500 м — 25 см, 800 м — 40–41 см.
После создания автомата АК 74М на Ижевском машиностроительном заводе и Вятско-Полянском машиностроительном заводе «Молот», соблюдая принцип унификации, провели соответствующую доработку РПК 74 до уровня РПК 74М (индекс 6П39). Пулемет имеет ряд отличий: повышен ресурс ствола при стрельбе новым патроном 7Н10 с пулей повышенной пробиваемости (заявленный ресурс ствола — до 50 тысяч выстрелов); усилены ствольная коробка и ее крышка; внесены изменения в упор направляющего стержня возвратной пружины (дабы предотвратить срыв крышки ствольной коробки при ударах и сотрясениях). Пулемет снабжен складывающимся влево пластмассовым прикладом, фиксируемым в боевом положении кнопочной защелкой.

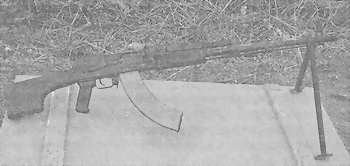

5,45-мм ручной пулемет РПК 74М со складывающимся прикладом

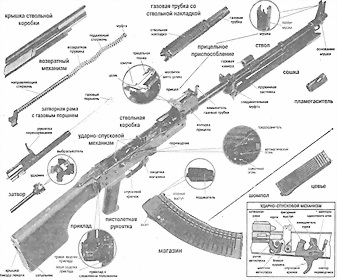

Основные части и механизмы ручного пулемета РПК 74М

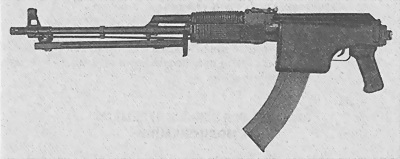

Ручной пулемет РПК 74М со сложенным прикладом
Коробчатый магазин секторной формы с пластмассовым корпусом вмещает 45 патронов, с помощью простого приспособления может снаряжаться из пластинчатых обойм по 15 патронов. Корпус магазина, приклад, цевье, ствольная накладка, пистолетная рукоятка изготовлены из пластмассы черного цвета — черный небликующий цвет для пластмассовых деталей был назван как предпочтительный специалистами полигона ГРАУ еще в начале работ по внедрению пластмасс в конструкцию автоматического оружия. Но для этого требовался соответствующий сорт пластмассы.
Отработаны также варианты пулемета под патроны 7,62x39 (РПКМ) и 5,56x45 НАТО (РПК-201) — оба типа патронов широко распространены в мире.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74М
Патрон — 5,45x39 (5,45-мм обр. 1974 г.).
Масса пулемета без магазина — 4,76 кг.
Масса со снаряженным магазином на 45 патронов — 5,465 кг.
Длина пулемета — 1065/857 мм.
Длина ствола — 590 мм.
Число нарезов — 4 правосторонних.
Длина хода нарезов — 200 мм.
Начальная скорость пули — 960 м/с.
Дульная энергия — 1567 Дж.
Длина прицельной линии — 555 мм.
Прицельная дальность — 1000 м.
Темп стрельбы — 600–650 выстр./мин.
Боевая скорострельность — до 150 выстр./мин. (автоматический огонь).
Эффективная дальность стрельбы — до 600 м.
Дальность прямого выстрела по ростовой фигуре — 640 м.
Высота линии огня — 305 мм.
Радиус рассеивания лучшей половины попаданий на дальности 100 м — 10 см при стрельбе одиночными и 15 см при стрельбе очередями.
СТАНКОВЫЕ И ЕДИНЫЕ ПУЛЕМЕТЫ И ИХ МОДИФИКАЦИИ
Пулеметы
системы «Максим» даже формально прослужили в России полстолетия — с 1895 г., когда были закуплены первые партии, до 1945 г., т. е. конца Великой Отечественной войны. Реально они прослужили много дольше (в укрепрайонах, например). Рассмотрим наиболее распространенный образец «Максима» — станковый пулемет обр. 1910 г.Пулемет состоял из следующих частей и механизмов: ствол; рама с механизмом запирания, барабаном, рукояткой и цепочкой; затвор (замок) с ударным механизмом, боевой личинкой, замочными и подъемными рычагами; спусковая тяга; клепаный короб с откидной крышкой; задвижки затыльника; затыльник с рукоятками управления, спусковым рычагом и предохранителем; возвратная пружина с коробкой (кожухом); приемник с механизмом подачи ленты; кожух ствола диаметром 118 мм с пароотводной и гильзоотводной трубкой, наливным и сливным отверстиями; надульник; прицельные приспособления.

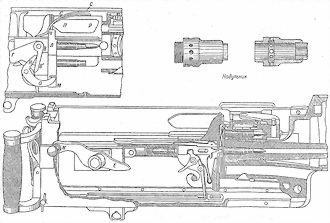

Схема устройства пулемета «Максим» обр. 1910 г.: ВГ — трубка замочных рычагов, ЕЖ — рукоятка перезаряжания (ускоритель), ЛМ — боевая личинка, НО — замочные рычаги, ПР — направляющая планка, СС — пружины для опускания боевой личинки

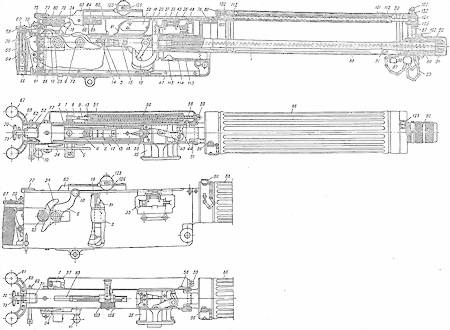

Разрез пулемета «Максим» обр. 1910 г.: 1 — ствол, 2 — станина рам, 3 — ось шатуна, 4 — шатун, 5 — мотыль, 6 — рукоятка перезаряжания (ускоритель), 7 — барабанчик, 8 и 9 — цепочка, 10 — головка рукоятки, 13 — крючок возвратной пружины, 14 — ось мотыля, 15 — трубка замочных рычагов, 18 — замок, 19 — подъемные рычаги, 20 — боевая личинка, 25 — ролик, 34 — задержка, 35 — приемник, 36 — ползун, 37 — пальцы ползуна, 40 — стенка короба, 43 — коленчатый рычаг подающего механизма, 47 — дно короба, 48 — крышка короба, 50 — направляющие планки боевой личинки, 52 — левая стенка короба, 56 — правая задвижка, 57 — коробка возвратной пружины, 58 — выступ для присоединения коробки пружины, 59 — вороток для натяжения пружины, 60 — возвратная пружина, 61 — спусковая тяга, 62 — замыкатель затыльника, 64 — трубка рукояток затыльника, 65 — деревянные рукоятки затыльника, 67 — пробка масленки, 68 — прокладка пробки, 69 — пластинчатая пружина пробки, 70 — спусковой рычаг, 66 — дно рукоятки (масленки), 72 — угольник для скрепления стенок короба, 73 — предохранитель, 75 — пружина предохранителя, 76 — ось крышки, 77 — защелки крышки короба, 78 — пружина защелки, 79 — винт защелки, 80 — гнеток защелки, 81 — пружины для опускания боевой личинки, 82 — пресс, 83 — основание стойки прицела, 84 — пружина стойки, 85 — гнеток стойки, 86 — головка гнетка, 87 — крышки кожуха, 88 — кожух, 89 — дно кожуха, 90 — надульник, 91 — втулка надульника, 92 — колпачок, 93 — цепочка колпачка, 95 — направляющий вкладыш для удобства вставления ствола в кожух, 96 — пробка наливного отверстия, 91 — пробка выливного отверстия, 99 — пароотводная трубка, 100 — пароотводное отверстие, 101 — подвижная трубка, 102 — задний конец трубки пароотводного приспособления, 103 — вкладыш, 104 — головка трубки, 105 — контрвинт, 112 — отверстие трубки, 113 — выводная трубка для гильз, 114 — горбатая пружина, 115 — фиксатор гильз, 123 — маховичок, 126 — тормоз, 128 — мушка, 129 — основание мушки
