Русская печь

Чтобы кладка была аккуратной, кирпичи не раскалывают, как обычно, печным молотком, а распиливают ножовкой.

Когда кирпичи полностью уложены в кладку, а раствор подсох, внимательно осматривают рельеф и удаляют сальным скребком, ножом или стамеской всевозможные неровности и наплывы. Отдельные шероховатости снимают шлифовальной шкуркой различной зернистости. Плоские поверхности печи притирают без воды теркой из обожженного красного кирпича. Изготовляют сразу две терки следующим образом. Подбирают две половинки кирпича, имеющие однородную структуру, и трут друг о друга до тех пор, пока трущиеся поверхности не станут совершенно ровными. Одну из терок, приготовленных таким образом, прикладывают к поверхности печи и, мягко нажимая на нее, выполняют шлифовку сырцовой кладки. После хорошей притирки швы между кирпичами становятся незаметными и печь кажется монолитной, словно вырезанной из единого куска глины.

Обнаруженные после притирки всевозможные трещины и вмятины сразу же заделывают глиняным раствором. Предварительно трещины прорезают кончиком ножа так, чтобы на их месте образовались желобки шириной примерно 4–5 мм. Желобки обильно смачивают водой с помощью губки или мочальной кисти и замазывают глиняным раствором так, чтобы на месте бывших трещин возвышались небольшие бугорки. После высыхания глина «садится» и бугорки исчезают.

Обычную отделку печи внутри помещения завершают традиционной побелкой. Украшенная рельефами русская печь после побелки ассоциируется с древнерусской архитектурой, с ее белокаменной резьбой. Наиболее выразительно рельефное узорочье печи смотрится при боковом освещении. И это обстоятельство надо учитывать при размещении рельефного декора. То есть разместить рельеф на тех поверхностях печи, которые имеют боковое освещение, когда свет из окна скользит по ним, а не падает под прямым углом. Однако если использовать естественный свет для усиления выразительности рельефа нет возможности, его глубину можно зрительно усилить с помощью окраски определенных элементов в монохромные (одноцветные) тона. Делается это так: рельеф полностью закрашивают в какой-нибудь темный цвет, скажем, темно- серый. Когда краска немного подсохнет, выступающие части рельефа окрашивают в светло-серый цвет, а отдельные элементы — в белый. Благодаря такой контрастной окраске выступающие элементы рельефа кажутся освещенными, а углубленные утопают в тени. Создается впечатление очень высокого рельефа.

Но все же белая печь — это не самоцель. Каждую печь следует окрасить с учетом интерьера помещения, в котором она находится. В зависимости от этого могут быть использованы клеевые краски, имеющие серые, светло-коричневые, охристые и другие спокойные оттенки.

Красный кирпич.В стародавние времена кирпич-сырец крестьяне сообща обжигали в специальных печах. После обжига благодаря присутствию в глине окислов железа он приобретал оранжево-красный цвет. Но главное, он становился твердым как камень и не боялся влаги. Процесс обжига кирпича был весьма длительным и трудоемким, при этом сжигалось достаточно много дров. Однако если обжиг выполнялся под руководством опытного мастера, кирпичи получались монолитными и без трещин. С такими кирпичами печнику было работать одно удовольствие. Печным молотком или кирочкой он при желании мог придать им любую форму, не опасаясь, что они расколются в самом неподходящем месте. Между тем современному печнику приходится иметь дело с кирпичом, производимым на современных заводах. И не всегда он бывает высокого качества. Чтобы уметь отличать хороший кирпич от плохого, следует хотя бы вкратце ознакомиться с технологией его производства. Для формовки обычного красного кирпича используют очищенную и хорошо вымешанную глину, содержащую определенное количество песка. После формовки глиняные бруски сушат в течение 10–12 суток, а затем они поступают на обжиг в печь. В печи они должны находиться 8—10 суток, пройдя последовательно через три основные стадии обжига. На первой стадии, называемой выкуркойили выпариванием, из кирпича-сырца удаляется гигроскопическая влага, находящаяся между частицами глины. Она начинает выходить из глины в виде пара, как только температура в печи поднимется выше 100 °C. Создается впечатление, что кирпич дымится, отсюда и название первой стадии обжига — выкурка.

В о время выкурки мастера заботятся о том, чтобы кирпич не запарился и не «поплыл», теряя первоначальную форму. Поэтому они постоянно поддерживают в печи хорошую тягу, позволяющую быстро удалить выделяющийся из кирпичей пар.

Если свободная влага полностью удалена из кирпича и он перестал «дымиться», наступает вторая стадия обжига — дегидрация(полное обезвоживание). Температуру в печи постепенно поднимают до 700 °C, при которой из кирпичей удаляется вода, связанная с глиной химически, а также находящиеся в ней летучие вещества, то есть происходит выгорание частиц угля, серы и других веществ. Одновременно закись железа переходит в окись. При этом постепенно изменяется цвет кирпича: из бурого он становится желтым, а затем оранжевым.

На последнем этапе обжига при температуре 900—1000 °C происходит спеканиекирпича. Находящиеся в глине вещества начинают плавиться, приобретая постепенно красный цвет. Если по какой- либо причине температура на последней стадии обжига была в печи выше тысячеградусной отметки, кирпич перекаляется, его поверхности оплавляются и в от дельных местах покрываются стекловидной пленкой. Такой кирпич темнеет и становится лилово-бурым. При ударе по нему молотком он издает высокий резкий звук. Перекаленный кирпич, или железняк,не боится влаги и отличается высокой прочностью, но для кладки печей его применяют ограниченно, поскольку к нему плохо пристает глиняный раствор. К тому же он плохо поддается раскалыванию и обтесыванию. А вот для фундамента и трубы, где кирпич должен противостоять влаге, а связующим является цементный раствор, железняк — один из лучших материалов. Полная противоположность железняку — недожженный кирпич, так называемый недожог.

Недожог имеет светлую розовато-бурую окраску, по которой его сразу же можно отличить от других кирпичей.

Опытный печник без труда может определить недожог даже с завязанными глазами. Ему достаточно постучать слегка по нему молотком. Кирпич-недожог издает низкий глухой и отрывистый звук. При этом молоток слегка вязнет в мягком кирпиче, легко оставляя на нем достаточно глубокие вмятины и царапины. Благодаря большой пористости недожог как губка впитывает воду. Перенасыщенный влагой, он легко разваливается на мелкие куски. Между тем печи, сложенные из кирпича-недожога, прочные и долговечные. Это объясняется тем, что в печной кладке кирпичи не подвергаются воздействию влаги. Перед кладкой кирпич-недожог не вымачивают, а лишь на несколько секунд опускают в воду. Однако самый лучший материал для кладки печей — кирпич, обожженный при оптимальной температуре, не превышающей 1000"С, имеющий однородную структуру и гладкие четкие грани красно-оранжевого цвета. Хотя такой кирпич имеет высокую прочность, в то же время он достаточно легко обтесывается печной кирочкой и раскалывается только по линиям, намеченным печным молотком. При постукивании по нему молотком раздается четкий звук. Если случится такому кирпичу упасть на землю или на пол со скамьи, то он, как правило, остается целым.

После окончания обжига кирпичи постепенно остывают в печи примерно в течение 10 суток. Если же это условие нарушено и кирпич с целью экономии времени вынут из печи раньше установленного срока, то брак неминуем. Из-за резкого охлаждения кирпич покрывается густой сетью глубоких трещин. Бывает достаточно незначительного толчка, чтобы он рассыпался на мелкие части. Разумеется, класть печь из такого кирпича — сплошная мука. Если, к примеру, печнику необходимо всего-навсего стесать небольшой угол, кирпич неожиданно раскалывается пополам, а отвалившаяся половина, упав на пол, рассыпается на мелкие куски. Даже бывалый печник не в состоянии справиться с таким материалом, почти половина уходит в отходы.

Во время топки русской печи внутри топливника возникает порой такая высокая температура, что ее не выдерживают даже хорошо обожженные красные кирпичи. Когда они разрушаются от высокой температуры, приходится делать ремонт, заменяя разрушенные кирпичи новыми.

В наше время некоторые печники выполняют так называемую футеровку (облицовку) внутренних поверхностей топливников огнеупорным кирпичом.

Изготавливают огнеупорный кирпич из специальных тугоплавких глин. Крупнейшее месторождение таких глин находится близ подмосковного поселка Гжель. Кирпич, производимый из гжельской глины, имеет белый цвет с легкой желтизной. Он выдерживает температуру от 900 до 1000 °C. Однако применять огнеупорный кирпич для горнила русской печи, которое одновременно является варочной камерой, нежелательно. В последнее время ученые установили, что, под воздействием высокой температуры, огнеупорные кирпичи выделяют вредные вещества. В варочной камере русской печи такие вещества могут легко проникнуть в пищу и пикантное варево «с дымком», вкуснейшая «шестковая стряпня» может вместо пользы принести только вред, последствия которого еще не изучены. Так что лучше постараться обойтись без огнеупоров, как издревле обходились без них народные мастера. Сложенные ими печи могли работать без ремонта многие десятки лет. Секрет такого успеха заключается в том, что для топливника тщательно отбирали самые лучшие кирпичи с чистыми и гладкими гранями; даже мельчайшие трещины считались недопустимыми. Кладочныйраствор. Кирпичи в печной кладке связывают с помощью кладочных растворов. Для кладки печи в помещении применяют глинопесчаный раствор, а для кладки фундамента и дымовых труб над кровлей — цементный раствор. Как следует из названия, в качестве вяжущего материала в глинопесчаном растворе применяется глина, а наполнителем — песок. Для печных работ можно применять как горный или овражный, так и речной песок. Если посмотреть через увеличительное стекло на песок, собранный на берегу реки, то нетрудно убедиться, что в нем каждая песчинка обкатана речным течением и имеет округлые формы. Поэтому у речного песка высокая сыпучесть. Если с тем же вниманием разглядеть щепоть песка, взятого из ямы, вырытой на склоне оврага, то песчинки окажутся угловатыми, с шероховатой поверхностью. Именно такой овражный, или горный, песок больше всего ценится печниками, по скольку он обеспечивает более надежное сцепление с вяжущим материалом, то есть с глиной или цементом.

Особенности печной кладки состоят в том, чтобы шов между кирпичами был как можно тоньше (не более 2–3 мм). Добиться этого невозможно, если в растворе будут встречаться мелкие камешки, щепки и другие инородные включения. Поэтому перед приготовлением раствора песок просеивают через сито, имеющее ячейки 3x 3 мм. Некоторые печеклады своеобразное калибровочное решето делают из листа кровельной стали (рис. 14).

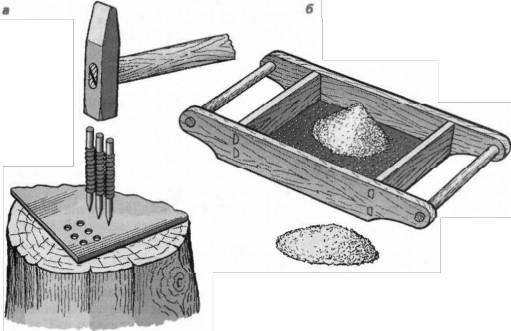

Рис. 14

Металлический лист кладут на торец пенька из мягкой породы дерева, например липы или ивы, и гвоздем толщиной 3 мм пробивают в нем сквозные отверстия так, чтобы между ними оставались узкие перемычки. Постепенно из перемычек образуется своеобразная сеточка с круглыми ячейками. Однако, когда отверстия пробивают одним гвоздем, дело идет довольно медленно. Поэтому вместо одного берут сразу не сколько гвоздей. Их должно быть нечетное число: три, пять или семь. Срубив шляпки, гвозди переплетают между собой мягкой проволокой толщиной 1–1,5 мм (рис. 14, а).Готовую металлическую сетку прибивают к деревянной рамке, сбитой из широких досок, или к грохоту, снабженному для удобства в работе специальными ручками (рис. 14, б). Глину, которую используют в качестве связующего для кладочного раствора, обычно добывают где-нибудь недалеко от селения или просто в яме, вырытой на усадьбе. Если весь поселок или деревня брали глину из одного места, печники хорошо знали ее свойства и без всякой предварительной проверки добавляли в нее нужное количество песка. Качество получаемого при этом кладочного раствора проверено временем. Однако если дело имеют с незнакомой, впервые используемой глиной, то обязательно надо проверить ее свойства. Она может оказаться жирной, среднейили тощей.

Жирная глина отличается тем, что в ней не более 2–3, 5 % песка, благодаря чему она имеет высокую пластичность. Если нажать на комок такой глины пальцем, на ней останется четкий отпечаток. Жирная глина напоминает пластилин. В сред ней глине около 15 % песка, потому она менее пластична. В тощей глине песка около 30 % — пластичность ее еще ниже.

Составляя глиняный раствор для кладки печи, мастер должен определить пластичность глины, чтобы знать, сколько в него нужно добавить песку. Наиболее про стой способ определения пластичности глины состоит в следующем. Берут кусок мягкой глины, которая не прилипает к рукам, и раскатывают его между ладонями (рис. 15, а).При этом по лучают лепешку, по которой судят о пластичности глины. Если лепешка вышла гладкой и без трещин — она состоит из жирной пластичной глины (рис. 15, б).Появление на испытуемом образце мелких трещин говорит о глине, имеющей среднюю пластичность (рис. 15, в).Если же у лепешки окажутся рваные края, то глина — тощая (рис. 15, г).Обычно, составляя кладочный раствор, на ведро глины берут в среднем два ведра песка. Но, учитывая проведенный анализ, в жирную глину дополнительно добавляют еще полведра песка (всего 2,5 ведра). В среднюю глину достаточно добавить 1,5–2 ведра песка, а в тощую — всего одно ведро.
