Типовий профиль для конструкции вегетария из металла, к сожалению, только один — уголок различного сечения. Способ соединения — сварка, хотя возможен и болтовой. На рис. 19 приведены принципы планирования фундамента, возведения металлического каркаса, верхних конструкций с фрамугами для аварийного охлаждения вегетария в жаркие дня, соединения крыши с северной стеной.

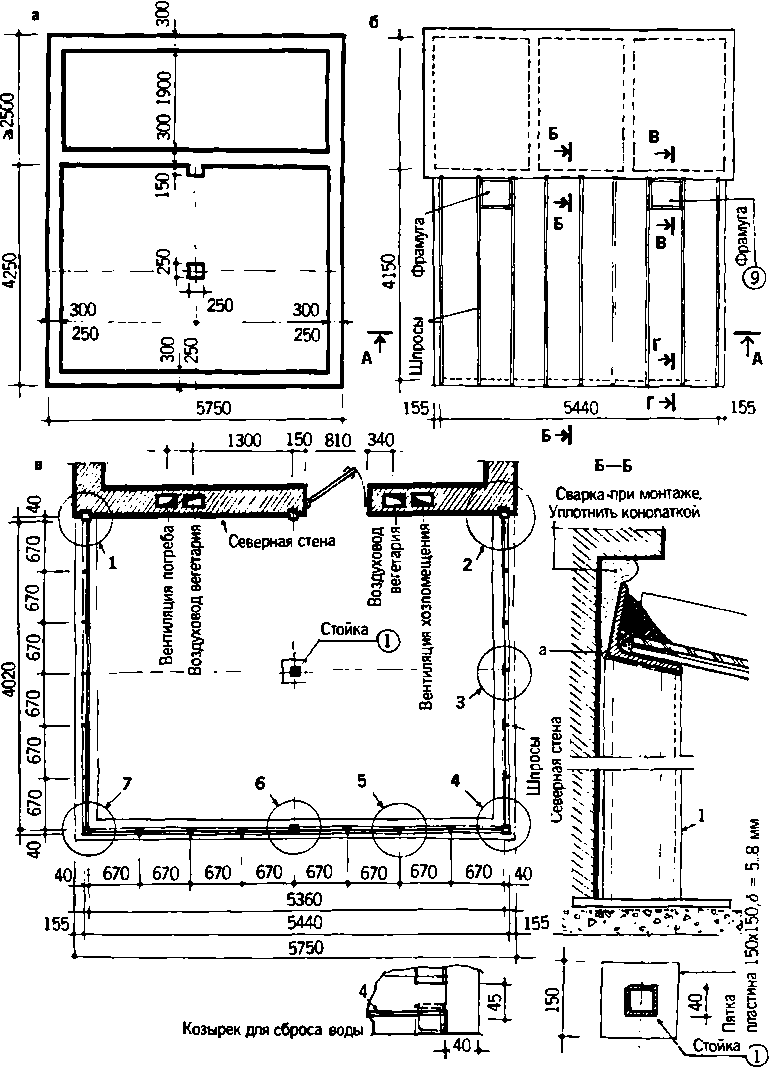

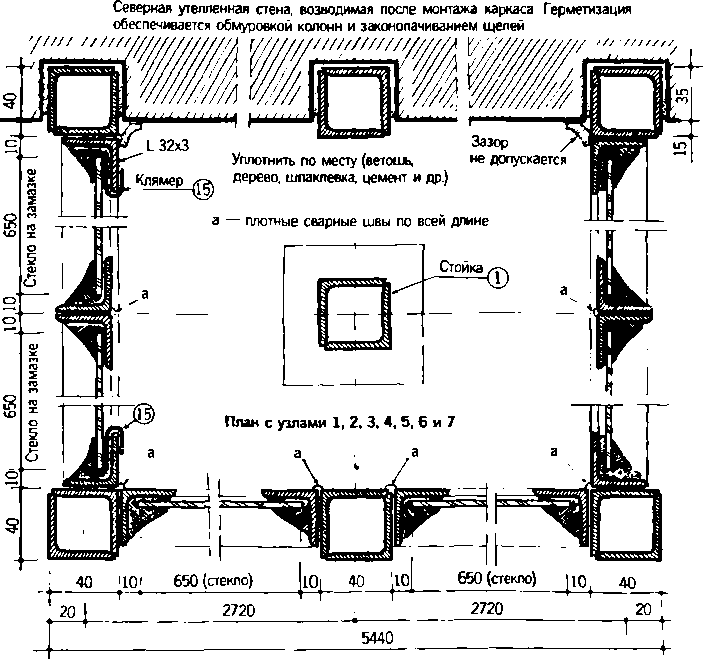

Рис. 19. Солнечный вегетарий из металла. Планы фундаментов: (а), кровли (б), стен(в).

Конструкция боковых и передних рам такого вегетария изображена па рис. 20, а узлы, детали и спецификация — на рисунках 21, 22.

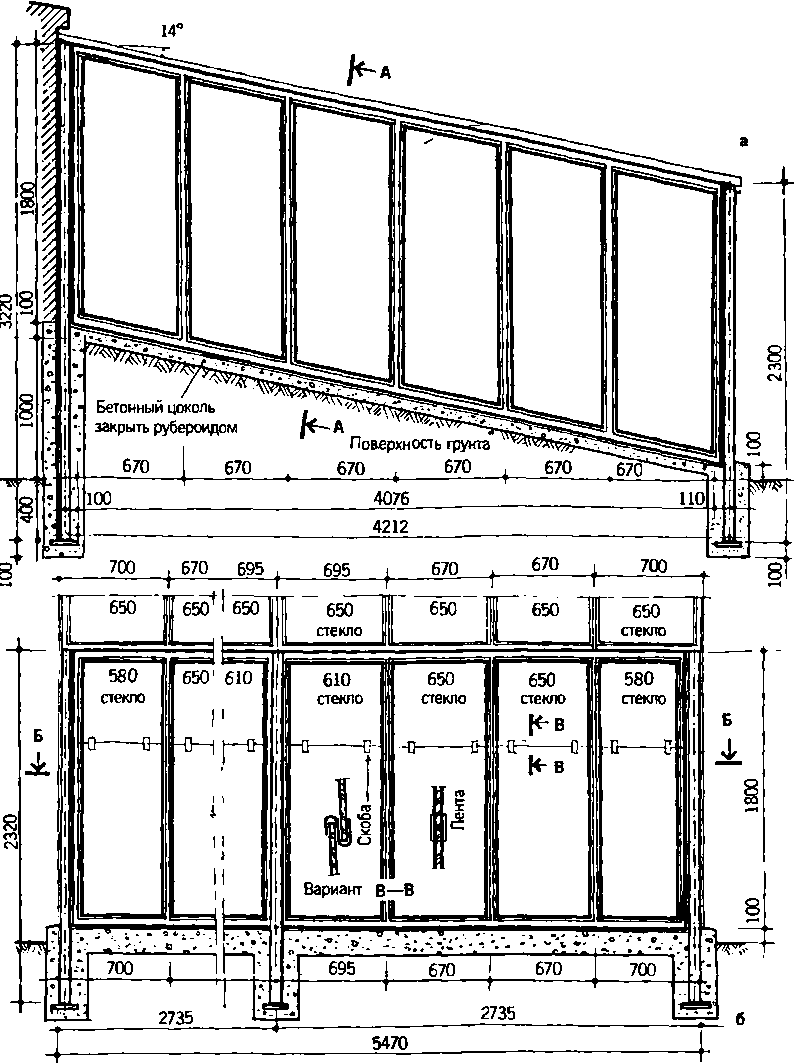

Рис. 20. Солнечный вегетарий из металла:

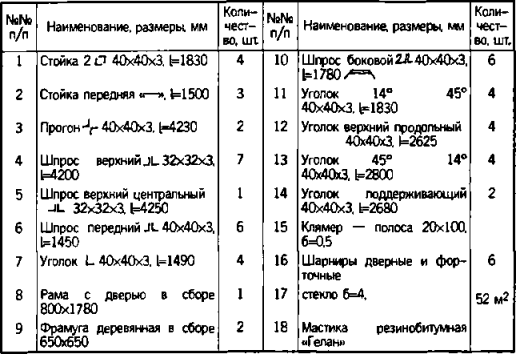

Спецификация

Рис 2L Солнечный вегетарий из металла. Узлы и детали:

Рис. 22. Солнечный вегетарий из металла. Узлы и спецификация:

Для шпросов оптимальный профиль — Т-образный. Но его можно заменить двумя сваренными между собой уголками или уголком, сваренным с полосой металла. Последний вариант позволит вам сэкономить несколько сот килограммов металла, что немаловажно. Стойки в виде колонн квадратного сечения выполнены из двух сваренных уголков.

Для борьбы с коррозией (влажность и тепло в вегетарий ее стимулируют) желательно сварку делать нержавеющей сталью, а всю конструкцию тщательно прогрунтовать и покрасить.

В настоящее время в продаже встречаются профили не только из черных металлов, но также из алюминия и его сплавов. Иметь их в своем распоряжении при строительстве вегетария очень перспективно.

Во — первых, конструкция из таких профилей легче, изящней, долговечней. Она собирается без сварки, с помощью резьбовых соединений.

Во — вторых, становится возможным без щелей (что предотвратит инфильтрацию тепла) установить стекла. Для этого используют резиновые соединители, прокладки, уплотнения.

Вариант конструкции приведен на рис. 23. Естественно, что подобных вариантов может быть много в зависимости от типа профильного материала и творческих возможностей строителя вегетария.

Строительство вегетария, совмещенного с современным жилым домом, требует применения алюминиевых профилей в первую очередь.

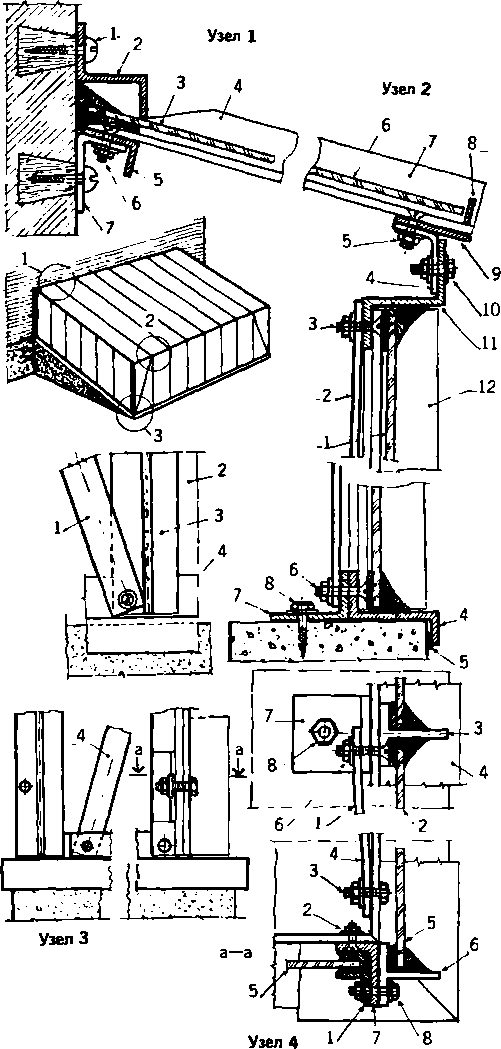

Рис. 23. Узлы солнечного вегетария из специальных металлических профилей. Привыкание вегетария к стене здания:

Узел 1 Крепление конька к стене здания:

1 — шуруп с дюбелей 2 — защитный кожух конька 2-образный профиль 40x35x25x4 мм 3 — стекло на замазке: 4 — шпрос крыши, Т-образный профиль 30x4 мм, конец срезан;. 5 — коньковый прогон, Г-образный профиль 20x30x4 мм; 6 — болт с потайной головкой М6х20, 7 — крепежный уголок, прямоугольный профиль 30x4 мм. длина 70 мм, согнут.

Узел 2. Крепление карнизной шины шпросового прогона и шпросов крыши.

1 — стекло на замазке; 2 — ветровая связь, прямоугольный профиль 20x3 мм; 3 — болт с потайной головкой М6х15. 4 — крепежный уголок, прямоугольный профиль 30x3 мм. длина 45 мм, согнут, 5 — болт М6х20; б — стекло на замазке, 7 — шпрос крыши. Т-образый профиль 30x4 мм 8 — упор для стекла; 9 — шпросовый прогон — прямоугольный профиль 30x4 мм; 10 — болт М6х15 мм. 11 — карнизная шина. Z-образный профиль 35x30x18x3; 12 — шпрос передней стены, Т-образный профиль 30x4 мм.

Узел 3. Соединение шпрос — цокольная шина — ветровая связь — цоколь:

1 — ветровая связь; 2 — стекло; 3 — шпрос; 4 — Z-образный профиль 45x25x20x5 мм 5 — незасыхающая замазка; 6 — болт М6х20; 7 — крепежный уголок, Г-образный профиль 25x40x3. длина 40 мм 8 — шуруп 6x40 с дюбелем.

Узел 4. Конструкция угла:

1 — крепежный уголок для стекла, Г-образный профиль 152 мм длина 50 мм 2 — болт М6х15; 3 — болт с плоской головкой Мбх15; 4 — ветровая связь, прямоугольный профиль 20x3 мм 5 — стекло на замазке; 6 — угловой шпрос, Т-образный профиль 30x4 мм.

в) Металлодеревянный вегетарий

В таком вегетарии каркас (стойки, балки) выполняются из металла, как в металлическом, а шпросы или рамы — из дерева. На рисунках 24 и 25 представлен вариант боковых и передних рам для стекла, конструкция рам и их узлы для деревянных и металлодеревянпых вегетариев.

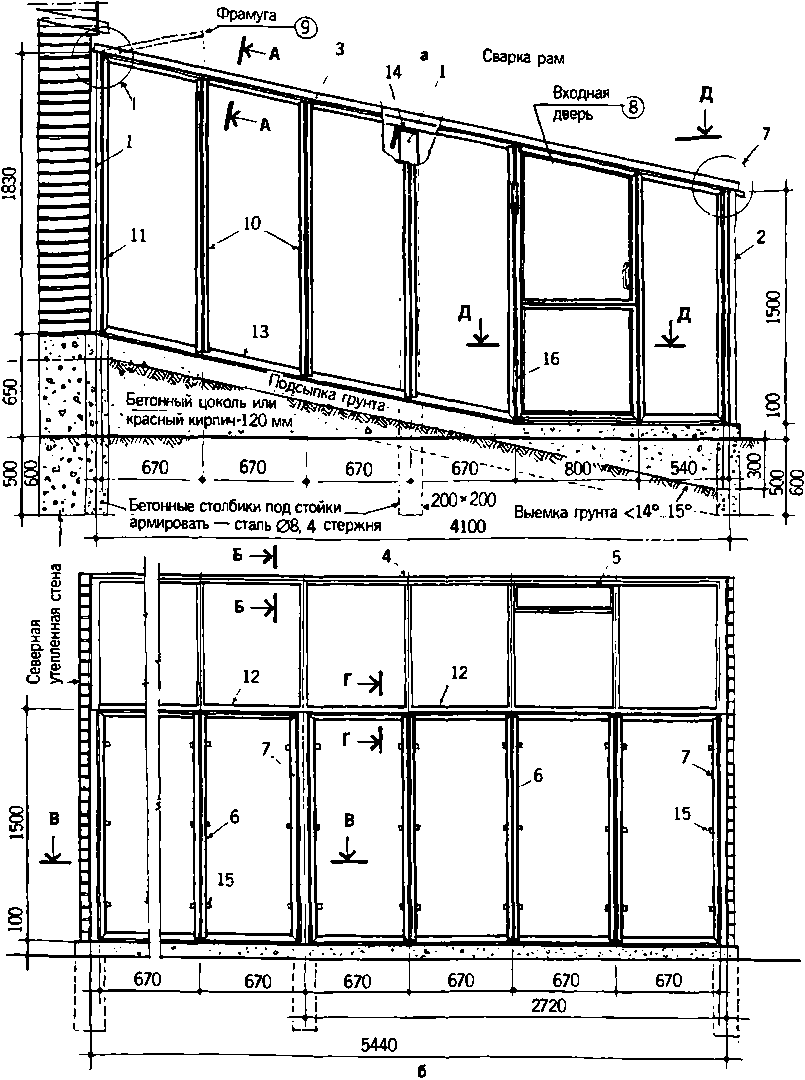

Рис 24. Металлодеревянный солнечный вегетарий: а — западная рама; б — южные рамы:

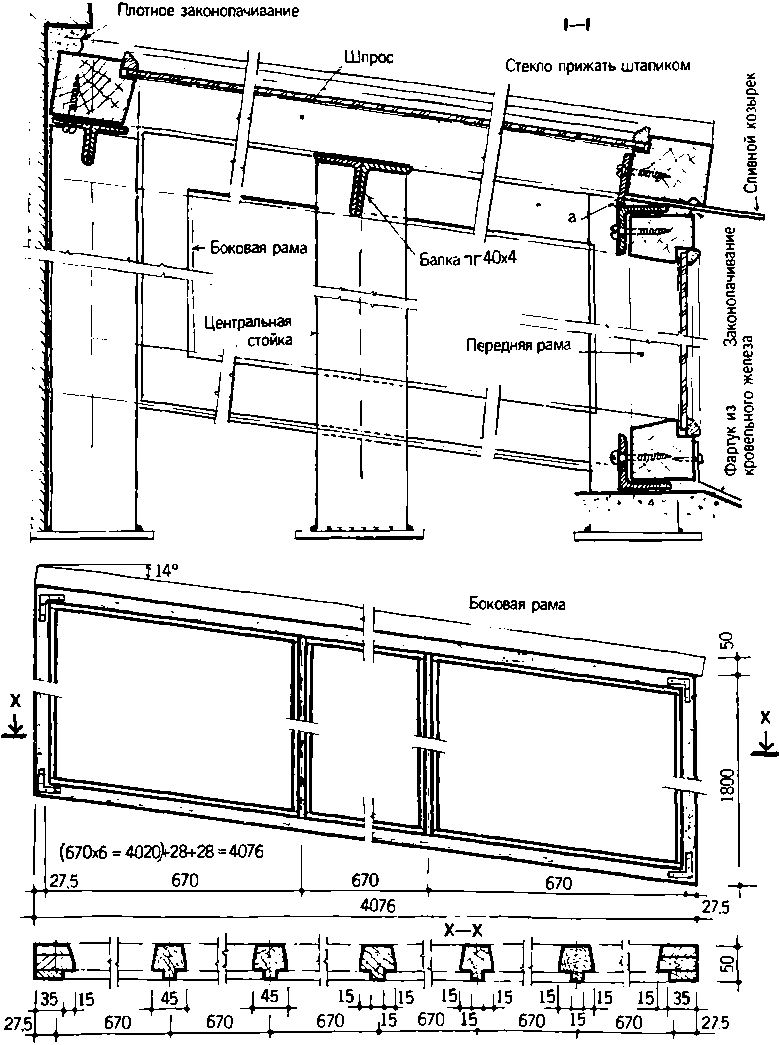

Рис 25. Металлодеревянный солнечный вегетарий:

Если в вашем распоряжении имеются металлические трубы, из них можно сделать стойки вегетария. Их прочность достаточна. Возможный вариант реализации (узлы и детали) изображен на рис. 26.

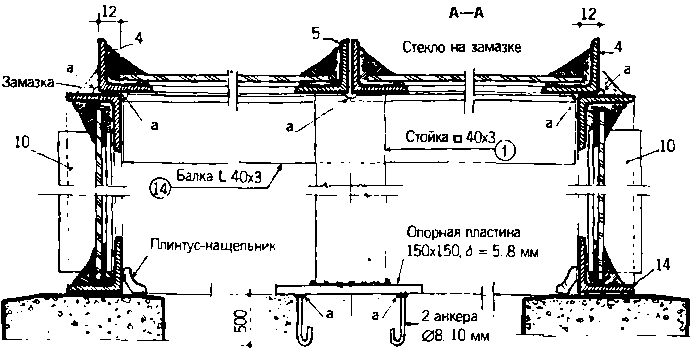

Рис. 26. Узлы металлодеревянного солнечного вегетария:

Достаточно полный комплект технической документации, разработанный В. И. Клименко для металлодеревянных вегетариев со стойками из труб, представлен рисунками 27 и 28.

Мы надеемся, что эти чертежи будут полезны деловым мастеровым людям, способным организовать выпуск полуфабрикатов для строительства приусадебных и дачных вегетариев.

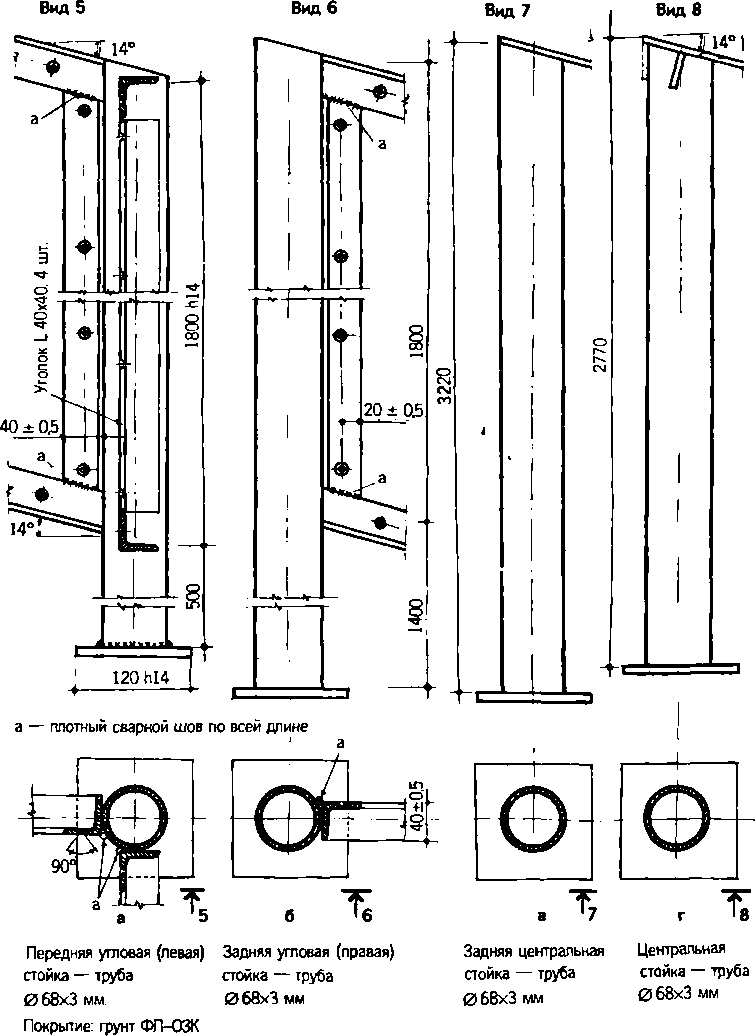

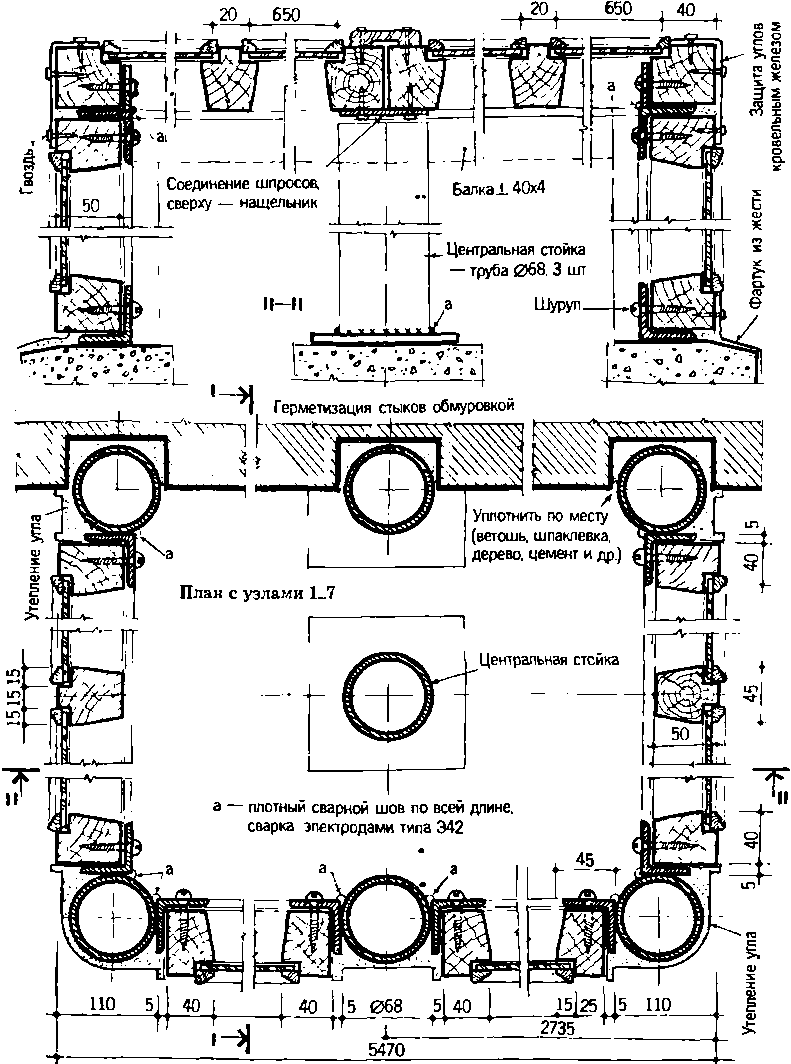

Рис. 27. Стойки из труб для металлодеревянного солнечного вегетария:

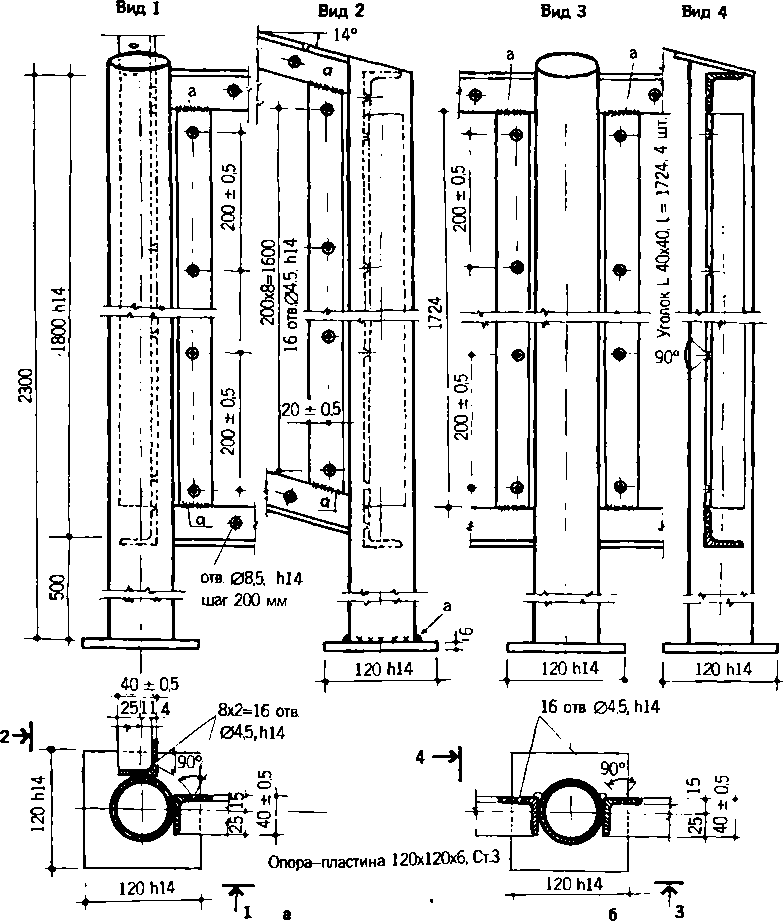

Рис 28. Стойки из труб для металлодеревянного солнечного вегетария:

г) Установка светопрозрачного покрытия

На деревянные шпросы и рамы стекло устанавливается, как в обычные оконные рамы. Вначале наносятся топкий слой замазки, затем укладывается стекло, которое желательно закрепить штапиками, а при их отсутствии — гвоздиками без шляпок (интервал — 20 см), и снова слой замазки.

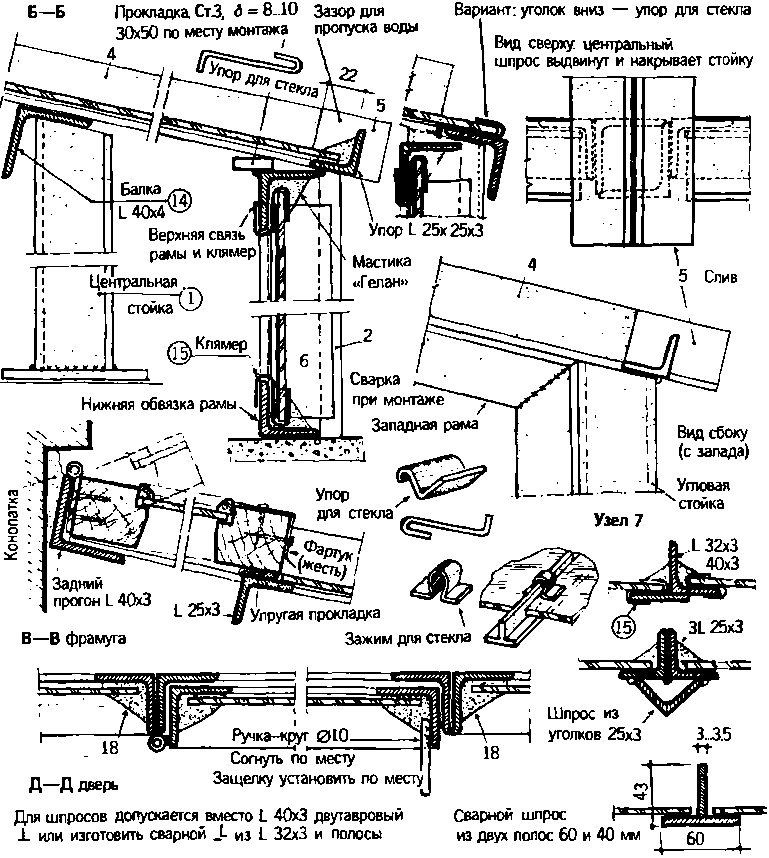

К металлическим шпросам стекло не прибьешь. После нанесения слоя замазки оно закрепляется на вертикальных шпросах клямерами, а на крыше — зажимами (рис. 22). Чтобы стекло на крыше не сползало, ставятся упоры.

Клямеры, зажимы и упоры изготавливаются самостоятельно из упругой жести, желательно оцинкованной или с другим нержавеющим покрытием.
