Устройство крыши

К стене концы стропильных ног крепятся следующим образом: на узел стропила-затяжки надевают стяжку-жгут, которую вторым концом затягивают либо на балке чердачного перекрытия, либо на костыле, вбитом в кирпичную или каменную кладку на расстоянии около 30 см от верхнего края стены.

Стяжку-жгут еще называют скруткой, которая представляет собой кусок толстой проволоки, лучше оцинкованной. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.

Железобетонные стропильные ноги наслонных стропил одним концом крепят к наружной стене здания, а другим – к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.

Основание под кровлю

Основание под кровлю может быть выполнено в виде обрешетки или сплошного настила. Оно служит для укладки и поддержания кровли. Обрешетка может быть сплошной, но чаще – с некоторым шагом, величина которого зависит от кровельного материала. При изготовлении основания необходимо соблюдать 2 основных требования: все его элементы должны быть плотно закреплены на несущих конструкциях, а их стыки над стропилами – располагаться вразбежку.

Сплошной настил целесообразно применять в тех случаях, если в качестве покрытия предполагается использовать плоские асбоцементные плитки или рулонный материал. Под плитки настил устраивают из досок, расстояние между которыми не должно превышать 10 мм. Доски выкладывают в один слой. Рулонную кровлю устраивают по ровному двухслойному основанию, которое состоит из тщательно подогнанных сухих досок. Между настилами помещают специальную подкладку из рубероида марки РПП-300 или РПП-350, которая необходима для защиты от ветра.

Обрешетка с некоторым шагом используется в тех случаях, когда покрытие делается из черепицы, тонколистовой стали, дерева или волнистых асбестоцементных листов. В этом случае обрешетку устраивают из брусков 50 х 50 мм. Расстояние между брусками не должно превышать 200 мм.

Заданное расстояние между досками или брусками – обрешетинами – должно строго соблюдаться по всей поверхности основания. Самые широкие из них необходимо располагать под стыками кровельного материала, а также у конька и карниза, а самые толстые (на 15–35 мм толще других) – у карниза. Ширина основания под разжелобком должна составлять не менее 750–800 мм, а под карнизным свесом с настенными желобами – равняться ширине свеса. В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро.

Конструкция кровли

Кровля – самый верхний покров крыши, защищающий все конструктивные элементы здания от атмосферных осадков и отводящий воду на землю. Поэтому основным требованием, предъявляемым к кровле, является водонепроницаемость.

Кровля может быть выполнена из различных строительных материалов: стальных и асбестоцементных листов, промышленных рулонных и местных строительных материалов (глиносоломенных, глинокамышовых и т. п.).

Кровля (кровельное покрытие) состоит из:

– наклонных плоскостей – скатов;

– наклонных ребер;

– горизонтальных ребер – конька.

Места пересечения скатов под входящим углом называются «ендовы» и «разжелобки», а выходящие за пределы здания горизонтально или наклонно края кровли – карнизными и фронтонными свесами соответственно.

Атмосферная вода со скатов собирается в настенных желобах, из которых поступает в водоприемные воронки, затем в водосточные трубы и, наконец, в ливневую канализацию.

Элементы кровли можно укладывать как в продольном, так и в поперечном направлении, соединяя их в замок (листы кровельной стали) или внахлестку (все остальные виды покрытий).

По конструкции кровли бывают:

– однослойные – из стальных листов, асбестоцементных плиток и листов (ВО, ВУ), из ленточной штампованной фальцевой черепицы;

– многослойные – из рулонных материалов, плоской ленточной черепицы, теса, драни, стружки и гонта.

Количество слоев в многослойных кровлях колеблется от 2 до 5 в зависимости от выбранного материала, они более трудоемки и менее экономичны.

Если в многослойных кровлях каждый последующий слой кладется в поперечном направлении, то он должен перекрывать стык элементов нижележащего слоя. Если же он кладется в продольном направлении, то он полностью покрывает нижележащий слой с установленным ГОСТом напуском.

Уклон кровли

Уклон кровли способствует удалению с крыши атмосферных осадков. Выражается он в градусах или процентах. Как правило, при строительстве зданий кровли у них делаются пологими с одинаковым уклоном скатов.

От выбранного уклона кровли зависит выбор материала для покрытия и способ отвода атмосферной воды с крыши здания – водоотвод, который может быть организованным (наружный или внутренний) или неорганизованным (наружный).

Наружный организованный водоотвод состоит из водосточных желобов и наружных водосточных труб. Его рекомендуется применять в тех климатических зонах, где вода в наружных водосточных трубах практически не замерзает.

Внутренний организованный водоотвод состоит из водоприемной воронки, стояка, отводной трубы и выпуска. Его можно использовать во всех климатических зонах.

При неорганизованном водостоке вода стекает по всей длине нижнего края ската без каких-либо дополнительных приспособлений. Такой тип водостока допускается в климатических зонах с незначительным количеством осадков.

Правильно выбрать материал для покрытия и тип водоотвода в соответствии с уклоном кровли можно с помощью специального графика (рис. 46).

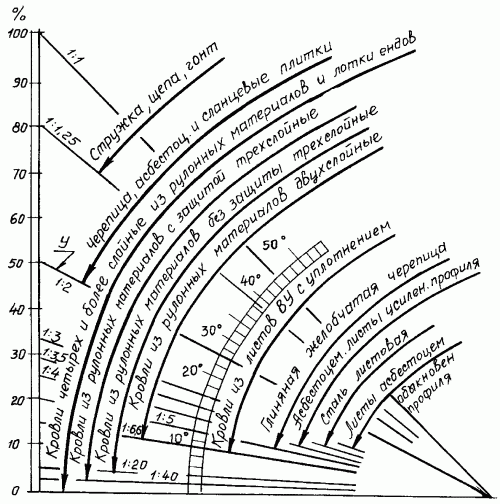

Рис. 46. График выбора кровельного материала в зависимости от уклона кровли.

Прямые стрелки на графике показывают угол наклона кровли над линией горизонта: на полукруглой шкале он определяется в градусах, а на вертикальной – в процентах. Дугообразные стрелки указывают на виды материала, которые можно использовать при заданном уклоне.

При устройстве кровли можно воспользоваться таблицей 3.

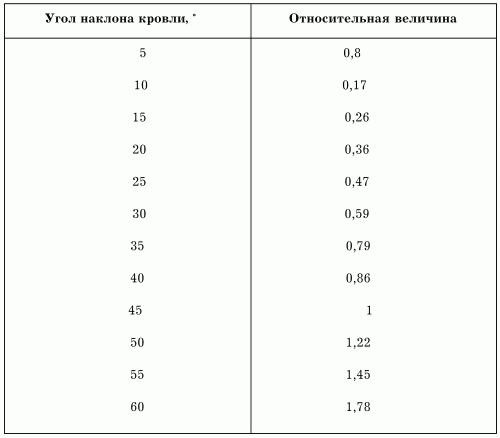

Таблица 3. Наклон кровли и относительная величина для каждого уклона
