Без плава, естественно, на госиспытаниях не обошлось.

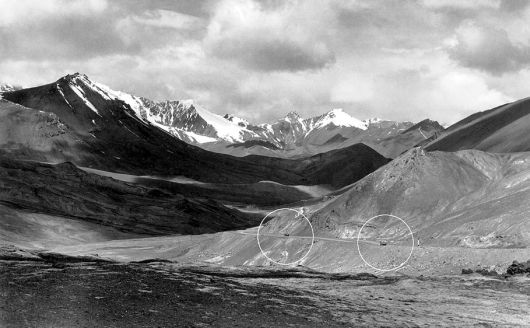

Госиспытания, высокогорье Памирского тракта (высота 4200 м). Безжизненный лунный ландшафт - ни кустика, ни травинки. Наши амфибии (выделены кружками) на фоне горных громад кажутся малюсенькими букашками.
1983 год. Бригада по проведению южно-горного этапа госиспытаний ВАЗ-2122 (Г. Алексеев, О. Тарасов, С. Четвериков, представитель заказчика А. Острецов, В. Бахарцев, В. Ипатов, В. Ведерников и водитель УАЗа А. Вьюгов).
Таким образом, государственные испытания завершились вполне успешно. Собственно, начинка была по сути «нивовской», да ещё с менее мощным двигателем, так что по серийным узлам вопросов практически и быть не могло.
Единственным серьёзным (впрочем, как посмотреть) дефектом, отмеченным комиссией, было некоторое увеличение хода педали тормоза на высокогорье. Оно отмечалось и ранее, но тогда все посчитали это просто одной из особенностей «заоблачной» эксплуатации (так оно, собственно, и было).
На госиспытаниях же случился казус. На Памирском тракте водитель
А в машине, как на грех, сидели высокопоставленные представители заказчика! Можете себе представить их реакцию, да ещё на краю пропасти! Поднялся большой шум, и это замечание было особо отмечено в итоговом отчёте.
В. Маштаков, конструктор.
Одной из интересных страниц в жизни УГК была работа над тормозной системой автомобиля ВАЗ-2122 с лабораторно-дорожными исследованиями в Тольятти и с выездными экспедициями на трассы горного Памира.
По ТЗ автомобиль ВАЗ-2122 должен был сохранять работоспособность при преодолении горных перевалов высотой до 4 000 м над уровнем моря.
Как известно, тормозная система является основным элементом активной безопасности транспортного средства.
Её эффективность согласно международным нормам и правилам оценивается по величине замедления транспортного средства и соответствующей нагрузке на органе управления, т.е. педали тормоза.
Другим очень важным показателем эффективности и работоспособности тормозной системы является ход педали тормоза.
Хотя он стандартами безопасности и не регламентируется, но легко представить себе ситуацию, когда при экстренном торможении педаль тормоза как бы «проваливается».
Вот с таким явлением и столкнулись специалисты бюро 4х4 ещё во время первых испытаний автомобиля ВАЗ-2122 в условиях памирского высокогорья в начале 80-х гг. С этого момента в их отчётах и появился дефект «увеличенный ход педали тормоза».
Тормозная система автомобиля ВАЗ-2122 в исходном состоянии соответствовала системе базового автомобиля ВАЗ-2121.
Однако повышенные требования по работоспособности на высокогорье, а также особенности конструкции кузова плавающего автомобиля с полностью закрытым днищем (а, значит, и с закрытым моторным отсеком) принесли разработчикам в процессе испытаний ряд новых проблем.
Их решением и занялись вплотную специалисты проектного отдела тормозных систем и бюро доводки тормозов.
Основной вклад в практическую работу по доводке тормозной системы внесли инженер-испытатель Александр Кузнецов и слесарь-механик Владимир Днепровский.
На их плечи и легла основная тяжесть работ в Тольятти и на высокогорье Памира. К этому времени они уже проделали трудный путь по доводке тормозной системы автомобиля ВАЗ-2108 и накопили существенный опыт по подготовке и проведению испытаний.
Интенсивные работы начались в бюро доводки тормозов отдела доводки шасси УГК с детальных исследований каждого узла тормозной системы.
Вскоре рядом с фразой «увеличенный ход педали тормоза» стала звучать другая: «узлы с улучшенной прокачиваемостью».
К июню 1984 года в Тольятти был выполнен первый цикл лабораторно-дорожных исследований с наработанными к этому времени изменениями в тормозной системе.
В результате этих работ была выявлена необходимость проведения замеров непосредственно на автомобилях на высоте более 3 000 м с целью инструментальной оценки изменений в тормозной системе на высокогорье и проверки эффективности разработанных мероприятий.
В это же время появилась возможность проверки новой тормозной жидкости «Роса» в условиях серпантинов высокогорных перевалов.
База высокогорных экспедиций располагалась в киргизском г. Ош на высоте 950 м над уровнем моря.
Основные работы осуществлялись на Памирском тракте Ош-Хорог. Его участок Ош-Мургаб протяжённостью 430 км и перепадом высот 3700 м как нельзя лучше подходил к нашему случаю.
Он давал возможность в течение светового дня достичь высоты более 4500 м с выполнением серий замеров на каждом автомобиле непосредственно на гребнях перевалов.
Высота перевалов по ходу движения от Оша постепенно нарастала: Чийирчик (2285 м), Талдык (3425 м), Кызыл-Арт (4280 м) и Ак-Байтал (4655 м).
Небольшой таджикский городок Мургаб, расположенный за перевалом Ак-Байтал, предоставлял экспедиции возможность переночевать в гостинице, а на обратном пути в Ош выполнить все необходимые исследования по термонагруженности тормозных механизмов на спусках по извилистым серпантинам горных перевалов.
Все вазовские экспедиции, сколько их было, старались осуществлять работы на высокогорье Памира именно в июле месяце.
Некоторое увеличение хода педали тормоза на таком горном серпантине, да ещё на краю пропатси, было воспринято заказчиком совершенно неадекватно.
Проблемы ВАЗ-2122 на высокогорье задали серьёзную работу КБ тормозов (внизу - нач. бюро Г. Чугунов).

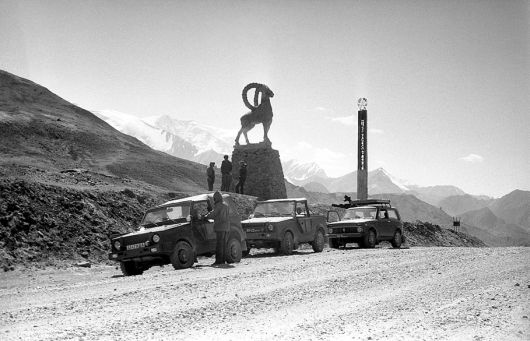

Испытания тормозов на Памире, 1984 год. У сопровождающей «Нивы» - В Маштаков, Л. Филиппов, В. Днепровский и А. Кузнецов (пер. Талдык, 3615 м).
Тогда же. Всё выше в горы - перевал Кызыл-Арт (4280 м).

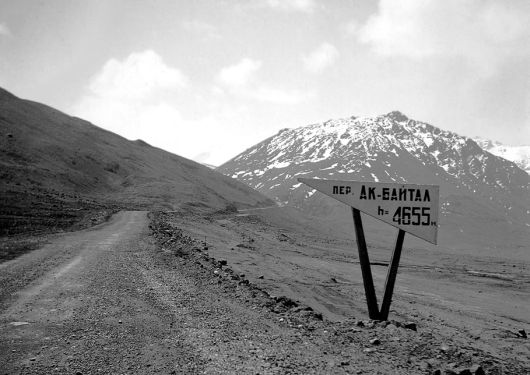

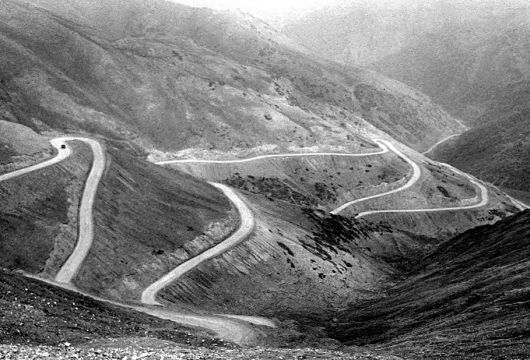

Большего высокогорья в отечестве тогда не было. Вверху - подъём на перевал Ак-Байтал (высшую точку Памирского тракта), внизу - вид с перевала.

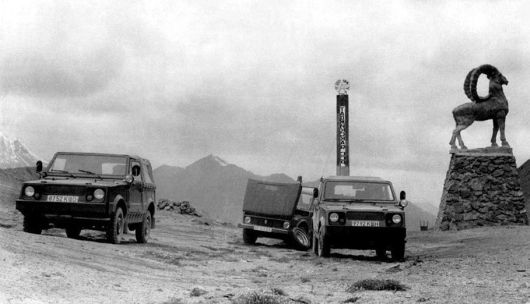

Повторная экспедиция на Памир (лето 1986 года). Доработанные образцы на знакомом перевале Кызыл-Арт. Сейчас там стреляют.

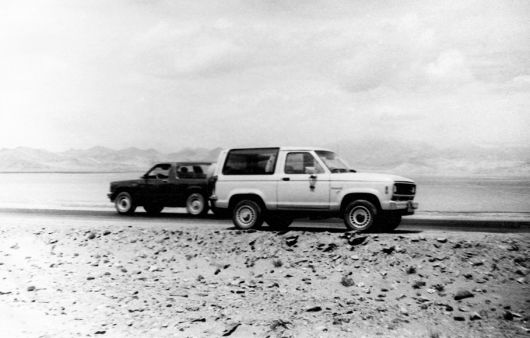

В повторной памирской экспедиции 1986 года принимали частичное участие «Форд Бронко II» (на пеерднем плане) и «Шевроле Блазер». Их тормозные системы имели большой запас и превосходно работали на высокогорье.

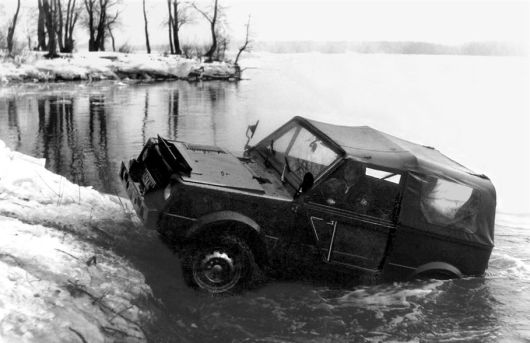

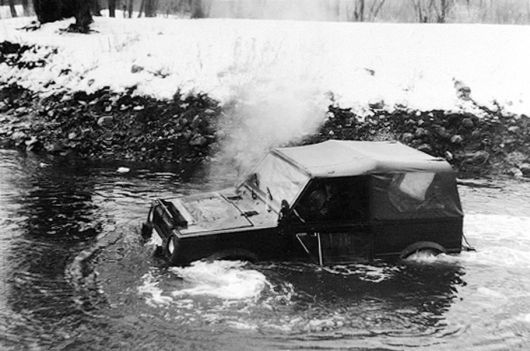

Работы на плаву на доработанных образцах серии 400 продолжались до поздней осени. Велась доводка конструкции воздухозаборника, волноотражателя и системы откачки. В итоге всё заработало как надо.
И не только по причине наибольшей продолжительности дня, но и потому, что перевалы Памира в июле менее всего закрыты по погодным условиям.
В ходе испытаний автомобиля ВАЗ-2122
на высокогорье Памира в июле 1984 года (первая специализированная экспедиция) увеличение рабочего хода педали тормоза подтвердилось.Мало того, была проведена его количественная оценка и подтверждена целесообразность проведения доводочных работ.
Вместе с двумя автомобилями ВАЗ-2122 в испытаниях на высокогорье участвовал и автомобиль ВАЗ-2121М (прототип будущего ВАЗ-21213). Это позволило получить не только сравнительные результаты, но и конкретную оценку модернизированного автомобиля.
Работы по тормозной системе проводили специалисты бюро доводки тормозов, входившие в состав экспедиций. Кроме того, специалистами бюро дорожных испытаний 4х4 во время каждой экспедиции в условиях высокогорья Памира велись работы ещё по нескольким программам.
Принимая во внимание редкостную возможность по проведению испытаний в горах Памира, программа испытаний тормозной системы являлась многоплановой и была расписана буквально по минутам.
Даже в те минуты, когда водители-испытатели после преодоления тяжелейшего перевала должны были отдыхать, рабочая группа тормозников проводила необходимые замеры.
В ходе работ было выявлено, что на работоспособность тормозной системы в условиях высокогорья влияют множество факторов. Но в основе всего лежит снижение атмосферного давления с увеличением высоты над уровнем моря и связанная с этим явлением недостаточность рабочих объёмов главного тормозного цилиндра 2101.
Так, на перевале Ак-Байтал (4655 м) величина атмосферного давления составила всего 417 мм рт. ст. при температуре воздуха +7°.
Имелись, естественно, и другие внешние факторы – динамическое воздействие на рабочие тормозные механизмы при движении по каменистым горным дорогам, крутые виражи на каменистых серпантинах, а также существенно повышенная температура под капотом ВАЗ-2122 по сравнению с другими автомобилями даже в условиях низких температур высокогорья.
В 1985-86 гг. в Тольятти был проведён цикл лабораторно-дорожных испытаний с отработкой результатов, полученных в экспедиции 1984 года.
В июле 1986 года на Памир своим ходом отправилась повторная экспедиция в составе двух автомобилей ВАЗ-2122, доработанных по результатам проведённого комплекса работ, а также одного серийного ВАЗ-2121.
На одном из прототипов ВАЗ-2122 (усл. № 388), помимо прочего, был установлен главный тормозной цилиндр (ГТЦ) 2108, а на другом (№ 317) – оставлен ГТЦ 2101 с неизменённой базовой тормозной системой по документации 1985 года.
К этому же времени была достигнута договорённость со специалистами Ульяновского автозавода о совместной экспедиции. И она состоялась.
Группа Ульяновского автозавода с автомобилями УАЗ-469М, Ford Bronco II и Chevrolet Blazer на автовозе прибыла непосредственно на базу экспедиции в г. Ош для участия только в высокогорных испытаниях.
Работы по контролю величины рабочего хода педали тормоза на автомобилях проводились, как и прежде, на перевалах Талдык (3425 м), Кызыл-Арт (4280 м) и Ак-Байтал (4655 м).
Подъём по серпантину (дорога в виде насыпного грунтового полотна с выбоинами, гребёнкой и крутыми поворотами на 180°) на перевалы осуществлялся без торможений.
Величина рабочего хода педали тормоза определялась на остановившемся в высшей точке перевала (без использования тормозной системы) автомобиле при первом и повторном нажатиях.
Нельзя не сказать, что автомобили Ford Bronco II и Chevrolet Blazer оказались на высоте и в прямом, и в переносном смысле.
По результатам замеров ещё на базе экспедиции, до выезда, стало ясно, что отечественные автомобили (и ВАЗ, и УАЗ) по объёму рабочих камер главных тормозных цилиндров существенно им уступают.
Кроме того, воздействие внешних факторов на тормозную систему автомобилей Ford Bronco II и Chevrolet Blazer сглаживалось из-за меньшей упругой деформации более жёстких (и более тяжёлых) рабочих тормозных механизмов и из-за меньшей упругой деформации гибких трубопроводов.
Совместная экспедиция принесла ещё большую уверенность в правильности решений, принятых для совершенствования тормозной системы отечественных автомобилей.
Автомобиль ВАЗ-2122 (№ 388) с доработанной тормозной системой и с главным тормозным цилиндром большего диаметра по показателям оказался практически на уровне зарубежных автомобилей.
Несмотря на то, что автомобиль ВАЗ-2122 так и не поступил в производство, усилия конструкторов и испытателей не пропали даром.
Главный тормозной цилиндр увеличенного диаметра (2108) устанавливается на ВАЗ-21213 с первого автомобиля, а с началом выпуска автомобиля ВАЗ-2110 свет увидели и гидротормозные шланги с уменьшенной объёмной деформацией.
Автомобили ВАЗ заправляются тормозной жидкостью «Роса», соответствующей стандарту DOT-4.
На очереди заполнение гидропривода тормозов с предварительным вакуумированием тормозной системы.
Что, кстати, не помешало бы и при заполнении системы охлаждения двигателя вкупе с отопителем салона, позволив исключить воздушные пробки и повысив эффективность охлаждения двигателя и отопления салона автомобиля без дополнительных затрат.

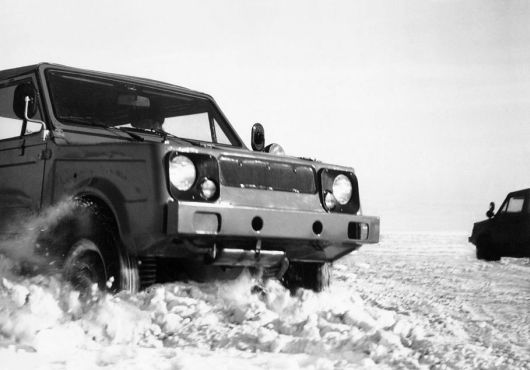

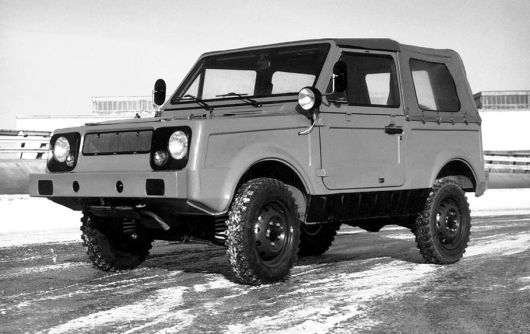

Янаврь 1985 г. Первый образец серии 500 (ПТ-501). Шесть образцов этой серии весь год будут проходить войсковые испытания в условиях реальной эксплуатации в различных военных округах - от Туркмении до Забайкалья.

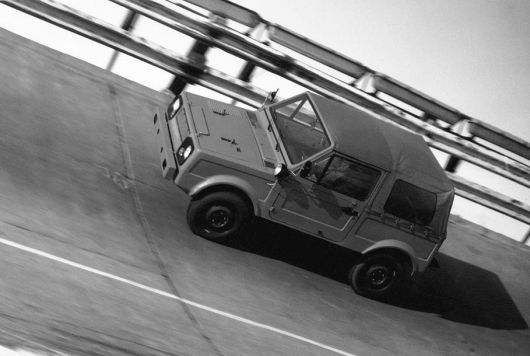

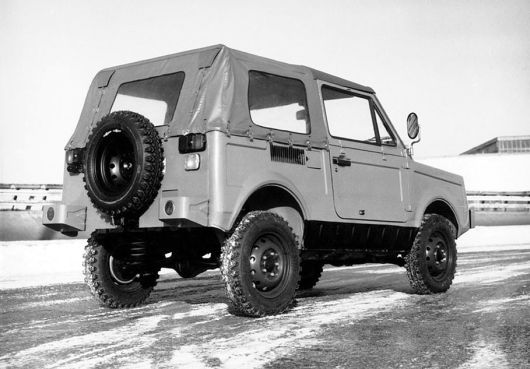

Образцы серии 500 на заводском треке и в ходе пробных выездов.
Но вернёмся в 1983 год, на государственные испытания. В остальном, включая плав, всё прошло без особых сложностей.
Приёмочные испытания автомобиль, безусловно, выдержал – мнение комиссии на этот счёт оказалось единодушным.
Были, конечно, мелкие замечания (об этом уже упоминалось). Для их устранения, как принято, был составлен комплекс мероприятий.
По доработанной документации в конце следующего 1984 года была изготовлена серия 500, состоявшая уже из десяти образцов, предназначенных для расширенных испытаний.
Четырьмя занялись заводские испытатели, а шесть других разошлись по организациям заказчика в различных регионах страны – от Туркмении до Забайкалья. Это уже была опытная эксплуатация, которая всегда даёт свои плоды.
И испытания, и эксплуатация образцов серии 500, которые велись практически весь 1985 год, показали, что все прежние замечания устранены, и теперь машину можно выпускать в свет.
На сей счёт было даже отдельное решение госкомиссии, специально собравшейся по данному поводу в начале 1986 года.
В. Доманский.
На этом, в принципе, можно было и успокоиться – работа закончена. Но мы за это время поняли, что машину можно ещё улучшить, сделав кое-что и проще, и надёжнее.
И в 1987 году была изготовлена последняя, 600-я серия из трёх образцов, в которую вошли все наши наработки, увенчавшие многолетний труд.
Были проведены их испытания по полной программе (включая Памир и Туркмению), которые были успешно завершены. Конструкция приобрела свой окончательный вид, в котором и была… положена на полку.
В. Котляров.
Вспоминая сейчас десятилетие этого беспрестанного поиска, трудно отделаться от мысли, что это и были лучшие годы жизни.
При создании этой машины мы – те, кто непосредственно с ней работал, сознательно отошли тогда от изжившей себя громоздкой вертикальной схемы управления процессом.
Было создано ядро группы, которое работало с остальными отделами – и конструкторскими, и испытательскими – по горизонтальным связям, минуя бюрократическую надстройку (когда частично, а когда и целиком). Эффект в итоге получился потрясающий.
Ведь машина была принципиально новой, аналогов в мире, насколько известно, до сих пор нет. Всё создавалось практически «с нуля», поэтому идей было много, и все они нуждались в проверке.
Действуя по шаблону, удалось бы сделать очень мало. А так мы проверили практически все возникшие у конструкторов и испытателей идеи.
