Зеркальный мир

Металлург знает при этом, какие следует принять меры (отпуск, отжиг), чтобы деформировать решетку железа ровно настолько, насколько нужно. Однако для того, чтобы разъяснить эти процессы в деталях, потребовалась бы целая книга. Как уже говорилось, для повышения твердости и прочности стали структурные превращения железа - идеальное средство. Но, к сожалению, иначе обстоит дело, когда необходимо повысить пластичность железа. Кубические гранецентрированные решетки с плотнейшей шаровой упаковкой поддаются растяжению проще и легче, чем другие типы кристаллических решеток.

КАК БЫЛА ОТКРЫТА НЕРЖАВЕЮЩАЯ СТАЛЬ

После первой мировой войны фирма Крупна энергично искала пути увеличения прибылей. В лабораториях концерна велись интенсивные исследования, направленные на получение новых видов металлургической продукции. Среди многих сотрудников там работал и молодой металлург д-р Маурер. Однажды, роясь в ящиках стола в поисках каких-то документов, он наткнулся на старые образцы стали. По привычке машинально пробежав глазами номера опытных серий на обертках, он совсем уже было отложил их, как вдруг замер от неожиданной догадки. Образцы были выплавлены давно, но не отвечав тогдашним целям и были заложены в дальний угол стола, где и пребывали в полном забвении. Однако д-р Маурер сразу отметил один факт, мимо которого прошли многие, в чьих руках до того побывали отливки: образцы не заржавели!

В лабораторной атмосфере, богатой парами различных химических соединений, сталь ржавеет очень быстро. Однако эти образцы с номерами V2A сохранили чистую блестящую поверхность, лишенную малейших следов коррозии. Немедленно приступили к дальнейшим исследованиям, которые показали, что путем введения надлежащих добавок хрома и никеля можно стабилизировать плотнейшую кубическую упаковку железа, сделав ее устойчивой и при комнатной температуре.

Кубическая структура металла (сплав свинца, олова и сурьмы) видна благодаря тому, что при затвердевании из расплавленной смеси сначала выделяются богатые сурьмой кубические кристаллы, которые определенное время имеют возможность свободно расти (Увеличение 100 : 1.)

Переход при 906° С от гранецентрированной пространственной решетки, где есть место для-атомов углерода, к объемно-центрированной решетке с худшим использованием объема полностью подавляется, если около 25% атомов железа заместить хромом и никелем.

Так была открыта нержавеющая сталь. А в голове ее первооткрывателя уже роились новые идеи. Впоследствии он внес большой вклад в создание металлургической промышленности ГДР. Когда профессор д-р Эдуард Маурер бывал в хорошем расположении духа (что случалось не слишком часто), он рассказывал, чем для него кончилась эта история: «За то, что я спас Крупна от банкротства, мне заплатили 4 тыс. марок. Вечером, уходя из дома, я прихватил их с собой, а по пути назад остаток сунул кому-то на улице». В то время в Германии началась инфляция, и покупательная способность этих денег была исчезающе мала.

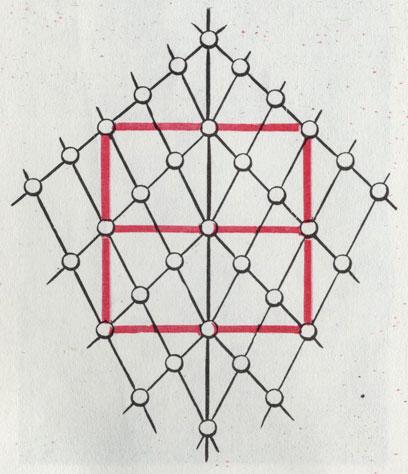

Путем двойникования соединяются в одно целое две атомные структуры с различной ориентировкой кристаллических решеток. Двойники зеркально подобны друг другу

Я привел здесь эту историю прежде всего потому, что она прекрасно иллюстрирует подчиненное положение, которое в бы-в лые времена отводилось ученому в промышленности. Кроме того, она показывает, как полезно «удивляться», и наконец, подводит нас к проблеме зеркального отражения.

Рассматривая нержавеющую сталь под микроскопом, мы увидим кристаллу с поперечными полосами, напоминающими ленты. Как показали исследования, на границе между кристаллом и такой «лентой» позиции атомов соотносятся между собой как прямое и зеркальное изображения. В таких случаях металлографы говорят о двойниковании.

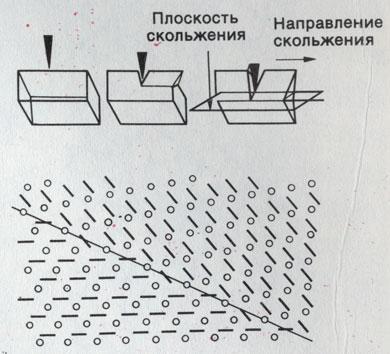

У некоторых минералов двойники образуются при простом механическом давлении

Существует много способов образования двойников у кристаллов. Ряды атомов нарастают в обе стороны от какой-нибудь плоскости или оси в кристалле, находясь между собой в зеркальном соответствии. Реже удается получить двойники некоторых кристаллов давлением. Если нажать на кристалл известкового шпата ножом, то часть кристалла отскочит в позицию зеркального отражения по отношению к другой его части. При этом миллионы атомов и атомных рядов как бы «подчиняются» одному приказу. Они внезапно перескакивают в новое положение. Нас поражает также тот факт, что они попадают при этом точно в позицию зеркального отражения. Казалось бы, проще все-таки представить себе движение, ведущее к более или менее значительным отклонениям от такого (зеркального) положения.

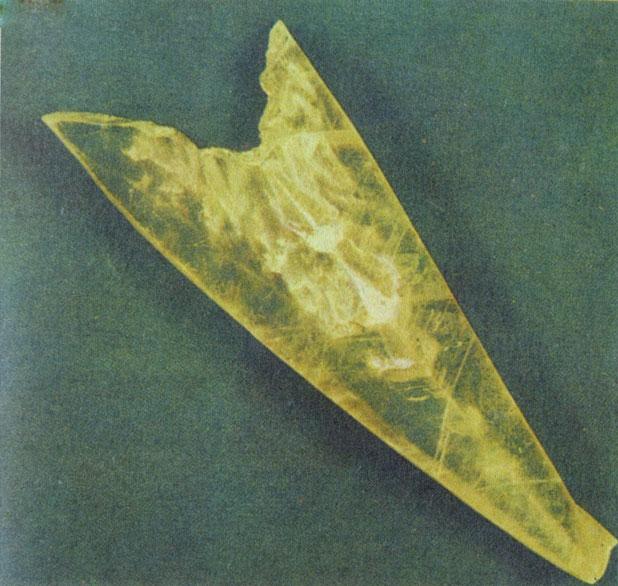

Двойниковый кристалл гипса. Возраст кристалла - около 50 млн. лет

Разумеется, атомы «не знают» ничего ни о зеркалах, ни о зеркальных отражениях. Они всегда приводятся в положения, которым соответствует минимум энергии. (Камень на вершине горы обладает максимумом энергии, а в долине - минимумом, поэтому он катится не вверх, а вни!з по склону.) Такой энергетический минимум обеспечивается только в регулярной решетке. Однако две различные позиции в решетке лишь тогда могут взаимно сочетаться, не вызывая ее искажения, когда они находятся между собой в зеркальном соответствии. Между тем существуют десятки марок сталей, имеющих при комнатной температуре такую же пространственную решетку, какую чистое железо имеет лишь при температуре выше 906° С. В честь металлурга У. Робертса-Остена (1843-1902) железо с этой решеткой называется аустенитом. Стали, характеризующиеся такой упаковкой, получили название «аустенитные стали».

С помощью травления металлографам удается выявить в кристаллах участки различной ориентировки. Там, где на фотографии видны полосы, пересекающие кристалл, присутствуют двойники. (Увеличение 200 : 1.)

Собственно говоря, слово «нержавеющая» сейчас используется только применительно к стальным столовым приборам и предметам домашнего обихода. Аустениты ныне настолько усовершенствованы, что одни из них стали устойчивыми против различных химических веществ, другие выносят воздействие горячих агрессивных газов и паров. Применение аустенитов составило особую отрасль техники. Аустенитная сталь немагнитна и по этому признаку легко отличима от обыкновенных сталей. Это вызывает особый интерес к аустенитной стали как к стратегическому материалу. Так, после вступления ФРГ в НАТО на ее верфях были заложены подводные лодки. Чтобы эти лодки нельзя было обнаружить с помощью радиолокатора и дабы обезопасить их от магнитных мин, корпуса лодок решили изготовить из аустенитной стали. Из соображений секретности металлургам не объяснили, для чего предназначается заказанный им металл. В результате был изготовлен аустенит, неустойчивый против морской воды. Хотя эта сталь и называлась нержавеющей, но под действием морской воды в корпусах лодок стали появляться трещины. Вследствие этого одна из лодок вместе с экипажем и со всем, что на ней находилось, затонула в Северном море, а остальные пришлось пустить на слом.

СОВЕРШЕНСТВО С МЕЛКИМИ ИЗЪЯНАМИ

В ходе наших предыдущих рассуждений о плотнейших шаровых упаковках кому-нибудь, наверное, приходила в голову мысль, что такие упаковки способны возникать не только путем тщательной укладки атомов один к одному, но и случайно. Ради опыта можно было бы взять ящик с шарами, потрясти его хорошенько и потом исследовать структуру упаковки. Такой эксперимент и был проведен. Однако при этом никогда не получалась плотнейшая упаковка шаров с заполнением объема в 74%, обычно плотность упаковки составляла около 60%. Очевидно! что кристаллы приобретают свое строение не случайным образом, здесь существует какая-то закономерность. Не даром кулек с горохом или крупой всегда используется лишь на 50-60% своего объема.

Голландский кристаллограф Фриц Лавес исследовал вопрос о том, какова самая рыхлая (наименее плотная) упаковка атомов, вообще возможная в кристаллах. Она ведь должна быть построена таким образом, чтобы некоторые атомы все же соприкасались между собой, иначе не сможет возникнуть твердое тело. Лавес пришел к решетке с заполнением объема в 5,5%. Однако в природе, по-видимому, таких кристаллов не бывает.

После того как ученые разобрались в строении кристаллов, они взялись за определение их теоретической прочности. Это в принципе очень просто. Между атомами действуют силы связи, величина которых с достаточной точностью устанавливается физикой твердого тела. Из таких частных сил, естественно очень малых, слагаются общие суммарные силы. Пожелай кто-то разорвать кристалл металла, и ему придется преодолеть эти суммарные силы связи.

Из подобных соображений следовало, что прочность металлов на разрыв должна составлять около 10 000 Н/мм². Однако в действительности металлы имеют прочность, к сожалению, лишь от 100 до 1000 Н/мм².

Так не значит ли это, что теория сил связи в кристаллах неверна? Несколько поколений исследователей размышляли над этим вопросом. Вычисления и эксперименты подтвердили правильность теории. Однако упаковка кристаллов, увы, не столь безупречна, как в случае с нашими шариками для пинг-понга. И здесь тоже обнаруживается, что, хотя природа в общем и целом построена симметрично, в мелочах она допускает отклонения.
