Также представляет интерес содержимое Ntoskrnl.exe: хотя в Windows DDK документированы многие экспортируемые подпрограммы, используемые драйверами режима ядра, немалая их часть не описана. Возможно, вас заинтересует содержимое таблицы импорта для Ntoskrnl и HAL, где перечислены функции HAL, используемые Ntoskrnl, и наоборот.

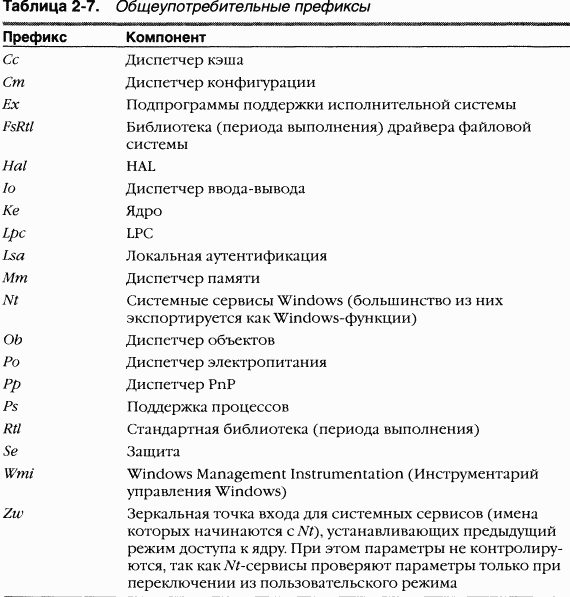

B таблице 2–7 приведено большинство общеупотребительных префиксов имен функций в компонентах исполнительной системы. B каждом из таких компонентов также используются слегка модифицированные префиксы, обозначающие внутренние функции: либо за первой буквой префикса указывается / (от internal), либо префикс заканчивается на букву p (от private). Так, Ki относится к внутренним функциям ядра, a Psp — к внутренним функциям
Понимая схему именования системных процедур Windows, расшифровывать имена экспортируемых функций гораздо легче. Общий формат выглядит так:
‹префикс›‹операция›‹объект›
где префикс — внутренний компонент, экспортирующий процедуру, операция — название операции, выполняемой над объектом или ресурсом, а объект — объект, над которым проводится эта операция.
Например, ExAllocatePoolWithTag является процедурой поддержки исполнительной системы, которая выделяет память из пула подкачиваемых или неподкачиваемых страниц. KeInitializeThread представляет собой процедуру для создания и инициализации объекта ядра «поток».
B каждой системе Windows выполняются перечисленные ниже процессы. (Два из них, IdIe и System, не являются процессами в строгом смысле этого слова, поскольку они не выполняют какой-либо код пользовательского режима.)
• Процесс IdIe (включает по одному потоку на процессор для учета времени простоя процессора).
• Процесс System (содержит большинство системных потоков режима ядра).
• Диспетчер сеансов (Smss.exe).
• Подсистема Windows (Csrss.exe).
• Процесс входа в систему (Winlogon.exe).
• Диспетчер управления сервисами (Services.exe) и создаваемые им дочерние процессы сервисов (например, универсальный процесс для хостинга сервисов, Svchost.exe).
• Серверный процесс локальной аутентификации (Lsass.exe).

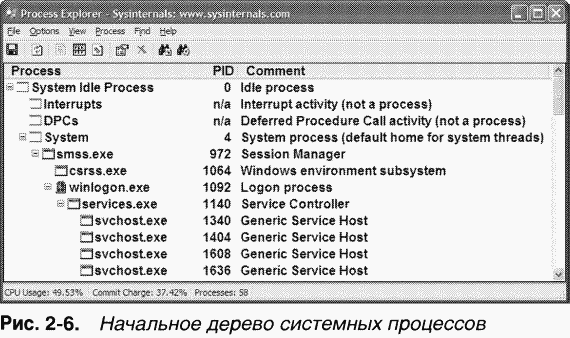

Чтобы понять взаимоотношения этих процессов, полезно просмотреть «дерево» процессов, отражающее связи между родительскими и дочерними процессами. Увидев, кем создается тот или иной процесс, вам будет легче понять, откуда берется каждый процесс. Ha рис. 2–6 показана часть экранного снимка дерева процессов с комментариями по нескольким первым процессам. (Process Explorer позволяет добавлять комментарии для индивидуальных процессов и выводить их как дополнительную колонку в окне.)
B следующих разделах поясняются основные системные процессы, перечисленные на рис. 2–6. Хотя в этих разделах дается краткое описание последовательности запуска данных процессов, подробно все этапы загрузки Windows рассматриваются в главе 5.
Первый процесс, показанный на рис. 2–6, является процессом простоя системы (system idle process). Как будет показано в главе 6, процессы идентифицируются по именам их образов. Однако этот процесс (как и процесс System) не выполняет реальный код пользовательского режима (в том смысле, что в каталоге \Windows нет «System IdIe Process.exe»). Кроме того, разные утилиты из-за особенностей реализации по-разному именуют его. B таблице 2–8 приводится несколько имен процесса IdIe (с идентификатором 0); подробнее о нем рассказывается в главе 6.
A теперь рассмотрим системные потоки и предназначение каждого системного процесса, выполняющего реальный код.
Две строки, помеченные как Interrupts и DPCs, отражают время, затраченное на обслуживание прерываний и обработку отложенных вызовов процедур (deferred procedure calls, DPC). Эти механизмы объясняются в главе 3. Заметьте: хотя Process Explorer показывает эти строки в списке процессов, они не имеют отношения к процессам. Они выводятся потому, что ведут учет процессорного времени, не выделенного какому-либо процессу. Ho Task Manager (Диспетчер задач) рассматривает время, затраченное на обработку преры-
ваний и DPC, как время простоя системы. Поэтому система, занятая интенсивной
обработкой прерываний, будет выглядеть в Task Manager так, будто она ничем не занимается.Процесс System (с идентификатором 8 в Windows 2000 и идентификатором 4 в Windows XP и Windows Server 2003) служит носителем особых потоков, работающих только в режиме ядра, — системных потоков режима ядра (kernel-mode system threads). У системных потоков имеются все атрибуты и контексты обычных потоков пользовательского режима (например, контекст оборудования, приоритет и т. д.), но они отличаются тем, что выполняются только в режиме ядра внутри системного кода, загруженного в системное пространство, — будь то Ntoskrnl.exe или какой-либо драйвер устройства. Кроме того, у системных потоков нет адресного пространства пользовательского процесса, и поэтому нужная им динамическая память выделяется из куч памяти операционной системы, например из пула подкачиваемых или неподкачиваемых страниц.
Системные потоки создаются функцией PsCreateSystemThread (документирована в DDK), вызываемой только в режиме ядра. Windows, как и драйверы устройств, создает системные потоки при инициализации системы для выполнения действий, требующих получения контекста потока, например для выдачи и ожидания запросов на ввод-вывод или опроса устройства. Скажем, диспетчер памяти использует системные потоки для реализации таких функций, как запись измененных страниц в страничный файл (page file) или в спроецированные файлы, загрузки процессов в память или выгрузки из нее и т. д. Ядро создает системный поток под названием «диспетчер настройки баланса» (balance set manager), активизируемый раз в секунду для инициации при необходимости различных событий, связанных с планированием и управлением памятью. Диспетчер кэша также использует системные потоки для реализации как опережающего чтения, так и отложенной записи. Драйвер файл-сервера (Srv.sys) с помощью системных потоков отвечает на сетевые запросы ввода-вывода применительно к файлам на общих дисковых разделах, доступных в сети. Даже драйвер дисковода гибких дисков создает свой системный поток для опроса этого устройства (это повышает эффективность опроса, потому что драйвер дисковода гибких дисков, управляемый прерываниями, расходует много системных ресурсов). Подробнее о конкретных системных потоках см. главы, где рассматриваются соответствующие компоненты.
По умолчанию владельцем системных потоков является процесс System, но драйверы могут создавать системные потоки в любом процессе. Например, драйвер подсистемы Windows (Win32k.sys) создает системные потоки в процессе подсистемы Windows (Csrss.exe), чтобы облегчить доступ к данным в адресном пространстве этого процесса в пользовательском режиме.
Если вы занимаетесь поиском причин неполадок или системным анализом, полезно сопоставить выполнение индивидуальных системных потоков с создавшими их драйверами или даже с подпрограммой, содержащей соответствующий код. Так, на сильно загруженном файл-сервере процесс System скорее всего потребляет значительную часть процессорного времени. Ho для определения того, какой именно драйвер или компонент операционной системы выполняется, просто знать, что процесс System в данный момент выполняет «какой-то системный поток», недостаточно.
Так что, если в процессе System выполняются потоки, сначала определите, какие это потоки (например, с помощью оснастки Performance). Найдя такой поток (или потоки), посмотрите, в каком драйвере началось выполнение системного потока (это по крайней мере укажет на наиболее вероятного создателя потока), либо проанализируйте стек вызовов (или хотя бы текущий адрес) интересующего вас потока, что позволит определить, в каком месте он сейчас выполняется.
Оба этих метода демонстрируются следующими экспериментами.
ЭКСПЕРИМЕНТ: идентификация системных потоков в процессе System
Вы можете убедиться, что потоки внутри процесса System должны быть потоками режима ядра, поскольку стартовый адрес каждого из них больше адреса начала системного пространства (которое по умолчанию начинается с 0x80000000, если система загружена без параметра /3GB в Boot.ini). Кроме того, обратив внимание на процессорное время, выделяемое этим потокам, вы увидите, что они занимают процессорное время только при выполнении в режиме ядра. Чтобы определить драйвер, создавший системный поток, найдите стартовый адрес потока (с помощью Pviewer.exe) и ищите драйвер с базовым адресом, ближайшим (с меньшей стороны) к этому стартовому адресу. Утилита Pstat в конце своих выходных данных, как и команда !drivers отладчика ядра, сообщает базовые адреса каждого загруженного драйвера устройства.
