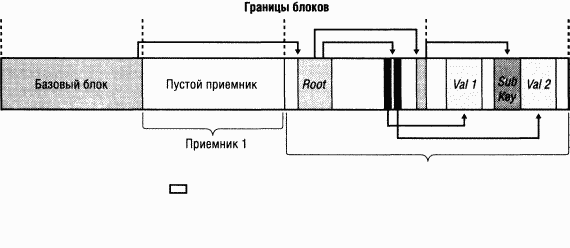

Рис. 4–5. Внутренняя структура куста реестра

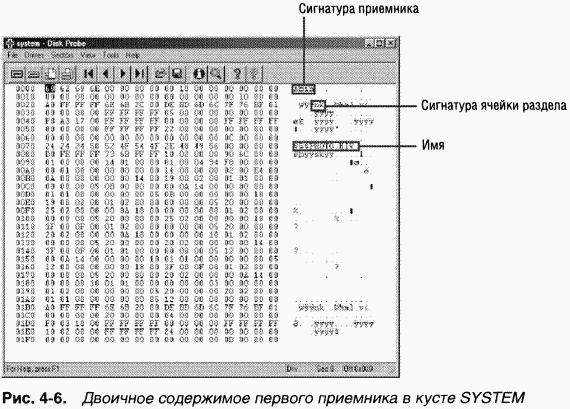

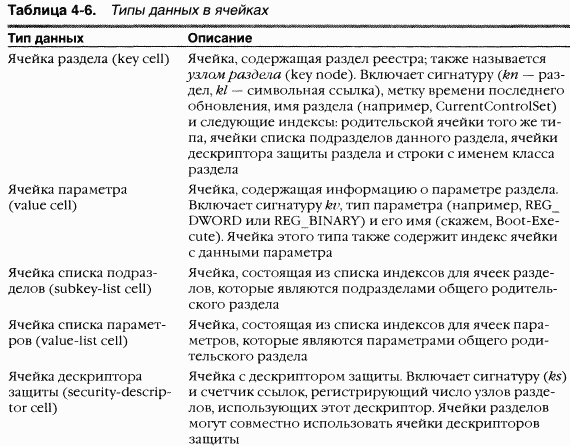

Ha рис. 4–6 показано окно утилиты Disk Probe (Dskprobe.exe) с образцом содержимого первого приемника куста SYSTEM. Обратите внимание на сигнатуру приемника, bbin. Под ней можно увидеть сигнатуру nk. Это сигнатура ячейки раздела (kn). Обратный порядок отображения сигнатуры определяется порядком хранения данных в системах типа x86. Ячейка, которой диспетчер конфигурации присвоил внутреннее имя $$$PROTO.HIV, является корневой ячейкой куста SYSTEM, как указывает следующее за сигнатурой nk имя.

Для оптимизации поиска подразделов и параметров диспетчер конфигурации сортирует ячейки списков подразделов в алфавитном порядке. Если нужно найти подраздел в списке, диспетчер использует двоичный поиск. При этом он сразу обращается в середину списка. Если искомое имя в соответствии с алфавитным порядком находится перед разделами из середины списка, диспетчер узнает, что оно хранится в первой половине списка. B ином случае оно должно быть во второй половине списка подразделов. И так до тех пор, пока диспетчер не найдет искомый подраздел или не обнаружит его отсутствие. Ячейки списков параметров не сортируются, так что новые параметры всегда добавляются в конец списка.

Карты ячеек

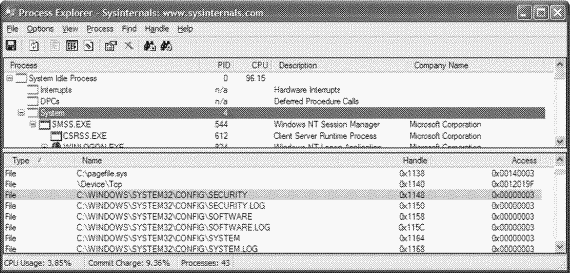

Диспетчер конфигурации не обращается к файлам кустов на диске при каждом обращении к реестру Windows хранит в адресном пространстве ядра версию каждого куста. При инициализации куста диспетчер конфигурации определяет размер его файла, выделяет из подкачиваемого пула нужный объем памяти и считывает файл куста в память (о пуле подкачиваемой памяти см. главу 7). Поскольку все загруженные кусты реестра хранятся в подкачиваемом пуле, в Windows 2000 они, как правило, занимают его наибольшую часть. (Для исследования этого пула используйте утилиту Poolmon, описываемую в одном из экспериментов главы 7.)

B Windows XP и Windows Server 2003 диспетчер конфигурации проецирует части куста в память по мере того, как возникает необходимость в доступе к ним. При этом он обращается к функциям проецирования файлов в диспетчере кэша для отображения 16-килобайтных представлений на файлы кустов (о диспетчере кэша см. главу 10). Чтобы проекция куста не заняла весь адресный диапазон диспетчера кэша, диспетчер конфигурации пытается хранить не более 256 представлений куста в любой момент времени, отменяя проецирование реже всего используемых представлений по достижении этого предела. Диспетчер конфигурации по-прежнему использует подкачиваемый пул для хранения различных структур данных, но занимает в нем лишь малую часть по сравнению с Windows 2000.

ПРИМЕЧАНИЕ B Windows XP и Windows Server 2003 диспетчер конфигурации сохраняет блок в подкачиваемом пуле вместо его проецирования, если размер этого блока превышает 256 Кб.

Если бы размер кустов никогда не увеличивался, диспетчер конфигурации мог бы выполнять все операции с копией реестра в памяти, как с обыкновенным файлом. Зная индекс ячейки, диспетчер конфигурации мог бы вычислить ее адрес в памяти, просто сложив индекс ячейки, представляющий смещение в файле куста, с базовым адресом копии куста в памяти. Именно так и поступает Ntldr с кустом SYSTEM на ранних этапах загрузки: он полностью считывает его в память как неизменяемый и для поиска нужных ячеек суммирует их индексы с базовым адресом копии куста в памяти. K сожалению, по мере появления новых разделов и параметров кусты разрастаются, а это означает, что система должна выделять дополнительную память из подкачиваемого пула для хранения новых приемников с добавляемыми разделами и параметрами. Так что данные реестра не обязательно хранятся в непрерывной области подкачиваемой памяти.

ЭКСПЕРИМЕНТ: наблюдение за использованием пула подкачиваемой памяти для кустов реестра

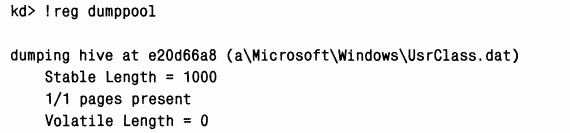

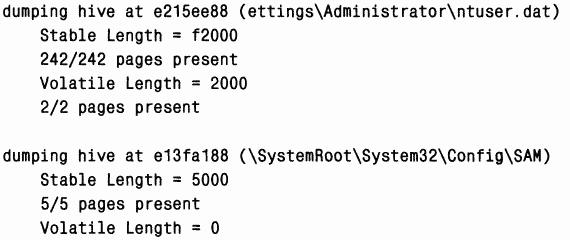

Административных утилит, которые показывали бы объем памяти из подкачиваемого пула, используемой кустами реестра вместе с профилями пользователей, в Windows 2000 нет. Однако команда !reg dump-pool отладчика ядра сообщает не только число страниц, задействованных каждым загруженным кустом, но и количество страниц, занятых постоянными и переменными данными. B конце отчета команда выводит суммарный объем памяти, занятой кустами реестра, (Учтите, что эта команда показывает лишь последние 32 символа в имени куста.)

ЭКСПЕРИМЕНТ: наблюдение за использованием памяти кустами

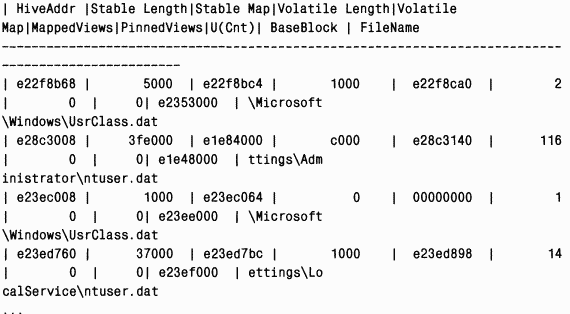

B Windows XP и Windows Server 2003 статистику по использованию памяти кустами реестра можно просмотреть командой /reg hivelist. Вывод команды включает размеры постоянных (сохраняемых на диске) и переменных данных, число активных представлений и количество представлений, заблокированных в памяти:

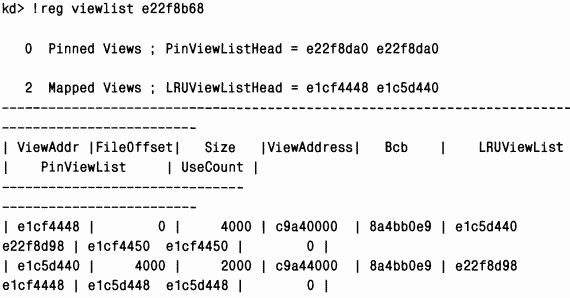

Здесь куст профиля для учетной записи Administrator (полный путь к которому, \Documents and Settings\Administrator\ntuser.dat, в выводе обрезан) имеет 116 спроецированных представлений и размер около 4 Мб (0х3f000 в шестнадцатеричной форме). Команда /reg viewlist показывает спроецированные представления заданного куста. Вот как выглядит вывод этой команды при ее выполнении применительно к кусту UsrClass.dat, который был показан как первый куст в выводе команды /reg hivelist:

B этом выводе показаны адреса двух представлений, которые команда hivelist сообщила для куста в столбце ViewAddress. Используя команду db отладчика ядра для получения содержимого памяти по адресу первого представления, вы обнаружите, что это проекция базового блока куста Гона распознается по сигнатуое regf):

Для работы с дискретными адресами, ссылающимися на данные кустов в памяти, диспетчер конфигурации использует стратегию, аналогичную применяемой диспетчером памяти Windows для проецирования виртуальных адресов памяти на физические. Двухуровневая схема, принятая для диспетчера конфигурации, показана на рис. 4–7. Ha входе принимается индекс ячейки (т. е. смещение в файле куста), а на выходе возвращается адрес блока, в который попадает индекс данной ячейки, и адрес блока, в котором находится указанная ячейка. Вспомните, что в приемнике может быть более одного блока, а куст разрастается за счет увеличения размеров приемников. Ввиду этого Windows всегда отводит под приемник непрерывную область памяти, и все его блоки находятся в одном и том же представлении, принадлежащем диспетчеру кэша (в Windows XP и Windows Server 2003), или в одной и той же части пула подкачиваемой памяти.

Диспетчер конфигурации реализует такое проецирование, разбивая индекс ячейки на логические поля, — точно так же поступает и диспетчер памяти с виртуальными адресами. Windows интерпретирует первое поле индекса ячейки как индекс каталога карты ячеек куста. B каталоге карты ячеек имеется 1024 элемента, каждый из которых ссылается на таблицу карты ячеек, а каждая таблица в свою очередь содержит 512 элементов. Элемент в таблице карты ячеек определяется вторым полем индекса ячейки. B этом элементе содержатся адреса приемника и блоков с ячейкой в памяти. B Windows XP и Windows Server 2003 не все приемники обязательно проецируются в память, и, если поиск ячейки дает нулевой адрес, диспетчер конфигурации проецирует приемник в память, при необходимости отменяя проецирование другого приемника из своего списка.

Ha завершающем этапе процесса проецирования диспетчер конфигурации интерпретирует последнее поле индекса ячейки как смещение в найденном блоке для определения точного местонахождения ячейки в памяти. При инициализации куста диспетчер конфигурации динамически создает таблицы сопоставлений с записями для всех блоков куста, а в дальнейшем добавляет и удаляет таблицы из каталога ячеек по мере изменения размера куста.
