107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

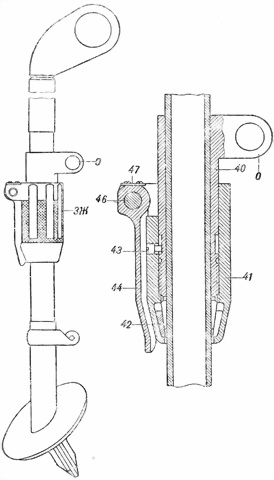

Рис. 22. Зажим механизма грубого горизонтирования 2-го образца (сб. 2–5):

40 — втулка зажимная (2-19); 41 — гайка конусная (2-11); 42 — разрезные вкладыши (2-18); 43 — винт (2-65); 44 — ручка (2-12); 46 — палец (2-13); 47 — пружина (2-15); О — проушина.

Кроме этого, конусная гайка 41 имеет ручку 44, которая может вращаться на пальце 46, примерно, на 90°. Ручка служит рычагом для поджатия и отжатия механизма установки на правой ноге. В рабочем положении ручка 44 удерживается пластинчатой пружиной 47, привернутой винтами к торцу конусной гайки 41. Зажимная втулка 40 имеет проушину О, которая служит для шарнирного соединения ее при помощи оси 71, с точным механизмом горизонтирования (рис. 19). Другим концом механизм Т соединен осью 73 с проушиной кожуха корпуса подъемного механизма 50. В свою очередь точный механизм горизонтирования (рис. 23) состоит из винта 76, соединенного наглухо заклепкой 3 с ушком 74 корпуса 77, который внутри имеет такую же резьбу, как и резьба винта 76. Корпус 77 одним концом укреплен на ушке 78, при помощи втулок 79 и 80, причем втулка 79 застопорена винтом на ушке 78, а втулка 80 застопорена на корпусе 77. Втулка 79 имеет возможность вращаться во втулке 80, что в свою очередь обеспечивает вращательное движение корпусу 77 по отношению к винту 76. Следовательно, при вращении корпуса 77 винт 76 будет ввертываться в корпус 77 или вывертываться из него, чем и достигается точное горизонтирование.

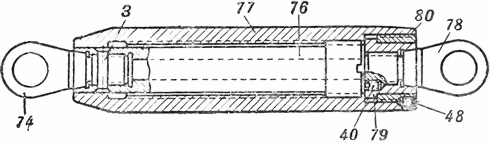

Рис. 23. Механизм точного горизонтирования:

74 — ушко (проушина) (2-43); 76 — винт (2-45); 77 — корпус (2-46); 78 — ушко; 79 — втулка; 80 — втулка; 3 — заклепка (2-47).

Механизм горизонтировання первого образца

Механизм горизонтирования первого образца отличается от механизма горизонтирования второго образца лишь механизмом грубого горизонтирования, или горизонтирования зажимом ЗЖ. В первом образце вместо стопорного винта 43 в зазор между конусной гайкой 41 и зажимной втулкой 40 вставлен шарик Ш, который и ограничивает возможность свинчивания конусной гайки с зажимной втулкой. В этом случае шарик Ш вставляется изнутри, через отверстие От в зажимной втулке. В остальном устройство механизма грубого и точного горизонтирования первого образца ничем не отличается от механизма горизонтирования второго образца.

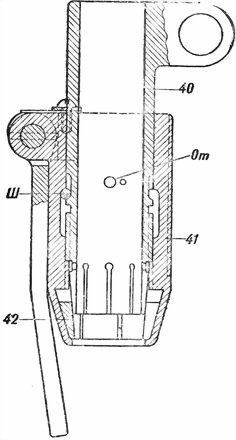

Рис. 24. Механизм грубого горизонтирования 1-го образца:

40 — втулка зажимная (2-19); 41 — конусная гайка (2-11); 42 — разрезные вкладыши (2-18); От — отверстие для установки (при сборке) шарика Ш; Ш — шарик (2-20).

14. Действие механизма горизонтирования

(рис. 19, 22 и 23)

При перемещении вдоль ноги зажимной втулки (или зажима) после отжатия конусной гайки кожух подъемного механизма вращается вокруг пальца. Вместе с тем перемещается в поперечной плоскости и вертлюг.

Это перемещение позволит подвести пузырек уровня вертлюга, примерно, на середину, чем и будет осуществлено грубое горизонтирование. Для точной установки уровня необходимо зажать конусную гайку и действовать механизмом точного горизонтирования, то есть вращать корпус 77 до тех пор, пока пузырек уровня не установится на середине, этим будет характеризоваться окончательное горизонтирование системы.

15. Разборка и сборка механизма горизонтирования

Разборка механизма горизонтирования (см. рис. 16, 22 и 23) производится для устранения неисправностей, замены частей и чистки.

Разборка

1. Снять механизм точного горизонтирования Т (рис. 19), для чего выбить оси 71 и 73, предварительно выбив штифты.

2. Разобрать механизм точного горизонтирования (рис. 23):

а) вывернуть установочный винт;

б) вывернуть ключом втулку 80 и вынуть ушко 78, после чего вывернуть стопорный винт и свернуть втулку 79;

в) вывернуть из корпуса винт 76 (не полностью) и выбить заклепку 3, предварительно сняв раззенковку;

г) вывернуть из винта 76 ушко (проушину) 74;

д) вывернуть из корпуса винт 76.

3. Разобрать механизм грубого горизонтировапия:

а) вывернуть стопорный винт из крючка для цепи;

б) отвернуть крючок для цепи (в направлении к сошнику);

в) вывернуть патрубок с сошником из трубы правой ноги и снять механизм зажима ЗЖ;

г) вынуть через внутреннее отверстие зажимной втулки 40 шарик Ш (в первом образце) или вывернуть стопорный винт 43 (во втором образце);

д) свернуть гайку конусную 41 с зажимной втулки 40 и вынуть разрезные вкладыши 42;

е) разобрать ручку 44; сняв палец и пружину 47.

Сборка

1. Собрать механизм точного горизонтирования:

а) ввернуть винт 76 в корпус 77 со стороны широкого отверстия, предварительно просунув в корпус ненарезную часть винта; винт 76 ввертывать до тех пор, пока отверстие для заклепки не выйдет с другой стороны корпуса 77;

б) ввернуть ушко,(проушину) 74 в винт 76;

в) вставить заклепку 3 и раскернить ее;

г) на втулку 79 надеть втулку 80;

д) навернуть на ушко 78 втулку 79 и застопорить винтом;

е) ввернуть втулку 80 в корпус 77 и поставить винт.

2. Собрать механизм грубого горизонтирования (рис. 22):

а) собрать на зажимной втулке 40 ручку 44, поставив палец 46 и пружину 47;

б) вставить в конусную гайку 41 разрезные вкладыши 42;

в) ввернуть зажимную втулку 40 в конусную гайку 41 так, чтобы разрезные вкладыши 42 встали без переноса;

г) вставить изнутри, через отверстие зажимной втулки, шарик Ш (в первом варианте) или ввернуть стопорный винт 4З (во втором варианте);

д) надеть весь собранный механизм установки на правую ногу двуноги;

е) надеть крючок на патрубок правого сошника;

ж) ввернуть в правую ногу двуноги правый сошник;

з) навернуть на резьбу крючок для цепи;

и) поставить стопорный винт и крючок.

3. Собрать механизм грубого и точного горизонтирования:

а) механизм точного горизонтирования вставить ушком (проушиной) 74 в проушину О зажима механизма грубой наводки;

б) вставить ось 71 и поставить штифт;

в) поставить ушко 78 в проушину кожуха подъемного механизма;

г) вставить ось 73 (рис. 19) и поставить штифт.
