120-мм миномет обр. 1938 г. Руководство службы

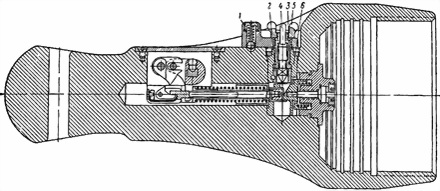

Рис. 8. Казенник с переключателем первых выпусков (боек застопорен):

1 — ручка (1-20); 2 — квадратная втулка (1-16); 3 — втулка (1-15); 4 — стопор (1-18); 5 — барашек (1-25); 6 — выключатель (1-14); 7 — резьбовое кольцо (1-19)

В минометах более раннего изготовления устройство переключателя показано на рис. 7.

Переключатель первых выпусков позволяет также устанавливать боек в «Жесткое» или «Свободное» положение и производить стопорение бойка в крайнем заднем положении (выключение бойка), чтобы исключить возможность накола капсюля бойком при разряжании миномета в случае осечки. Переключатель состоит из выключателя 6, резьбовой втулки 3, квадратной втулки 2, стопора 4 и барашка 5 (рис. 8). Остальные детали аналогичны деталям переключателя, описанного выше.

При вращении барашка 5 (переключатель должен находиться в положении «С») утапливается стопор переключателя, который при опускании скошенным нижним концом входит в соответствующий вырез основания бойка, оттягивает боек и стопорит его в заднем положении.

Разборка и сборка ствола миномета

Разборка

Свинчивание казенника. Для свинчивания казенника 2 (см. рис. 2) ствол миномета необходимо положить на деревянные подставки или специальный верстак. Вставить ломик в отверстие шаровой пяты казенника и, удерживая трубу 1 от вращения усилием двух — трех человек, резкими ударами молотка по концу ломика в направлении, обратном, направлению движения часовой стрелки (лицо обращено в сторону дульной части), стронуть казенник с места относительно трубы. После этого свинтить казенник с трубы и, вынуть обтюрирующее кольцо 3.

Отделение хомута. Для отделения хомута с опорами от трубы 1 необходимо, вынув шплинт 6, свинтить гайку 5 и выбить болт 10, после этого снять зажим и хомут с опорами (снимать в направлении к казеннику).

Сборка

Для сборки ствола необходимо предварительно собрать хомут 4 с опорами (если хомут был снят).

Сборку хомута с опорами производить в следующем порядке:

— надеть хомут на трубу между кольцевыми выступами;

— поставив на место специальный болт 7 с надетыми на него прижимной планкой 8 и барашком 9, вставить в отверстия хомута болт 10 и навинтить на него гайку 5, закрепив ее от свинчивания шплинтом 6.

После сборки хомута положить трубу 1 на подставки и навинтить при помощи ломика казенник 2, который в конце навинчивания подтянуть, легко ударяя молотком по ломику, чтобы добиться плотного обжима обтюрирующего кольца 3, предварительно поставленного в казеннике 2, и совмещения риски на казеннике с белой линией на стволе.

Разборка и сборка стреляющего приспособления

Разборка

Разборка стреляющего приспособления производится при периодическом ремонте и осмотре.

Перед разборкой стреляющего приспособления необходимо разобрать миномет на основные части (см. п. 4).

Разборку производить в следующем порядке:

— снять спусковой шнур;

— свинтить казенник со ствола (см. п. 4);

— установить ручку переключателя в положение «С»;

— вывинтить с внутренней стороны казенника ударный механизм, для чего надеть торцовый ключ Сб51-3 на шестигранный выступ корпуса и вращать в направлении, обратном направлению движения часовой стрелки;

— разобрать ударный механизм, для чего выбить штифт из основания 20 бойка и вывинтить ключом Сб51-2 упор 18 (см. рис. 4) и боек 17, снять основание бойка и пружину 19 бойка;

— вывинтить винты 9 и снять крышку 3;

— вывинтить установочный винт 6 и вынуть ручку 8 (см. рис. 3);

— вывинтить отверткой ось 2 крючка, вынуть рычаг 7 и крючок 4 (см. рис. 4);

— протолкнуть в сторону шаровой пяты казенника собранный ударник;

— вывинтить винт 14, снять ручку переключателя 12, вывинтить ключом Сб51-4 резьбовое кольцо 13 и вынуть из гнезда казенника переключатель 15;

— вынуть из канала казенника собранный ударник 10 (см. рис. 3);

— разобрать (в случае замены частей) ударник, для чего выбить шрифт из наконечника 21 (см. рис. 4) ударника и свинтить наконечник, поджав пружину 24 ударной втулкой 22, снять ударную втулку, пружину ударника и упорную втулку 25; затем вывинтить винт 28, снять планку 1 и пружину 27, после чего выбить ось собачки и снять с ползуна собачку 26 (ось собачки выбивать в случае ремонта и замены собачки).

Примечание. При разборке стреляющего приспособления первых выпусков (рис. 9) при установке ручки выключателя в положение «С» (см. раздел «Разборка стреляющего приспособления») нужно выключить стопор 4 (если он был утоплен). Для разборки стопора нужно, вынув из гнезда казенника выключатель, выбить шпильку, крепящую в корпусе выключателя втулку 2, и упором в головку стопора 4 вытолкнуть его вместе с втулками 2 и 3.

Рис. 9. Казенник с переключателем первых выпусков (боек в «Свободном» положении):

1 — ручка (1-20); 2 — квадратная втулка (1-16); 3 — втулка (1-15); 4 — стопор (1-18); 5 — барашек (1-25); 6 — выключатель (1-14)

Сборка

Если ползун 23 (см. рис. 4) был отделен от своих частей, то сборку производить в следующем порядке:

— вложить собачку 26 в окно ползуна так, чтобы ее зуб был обращен в сторону продольных выступов на головке ползуна;

— вставить ось собачки, слегка постукивая по оси молотком;

— поставить пружину 27 и планку 1, ввинтить винт 28 и раскернить его;
