Другой тип многопроцессорных систем, поддерживаемый Windows XP и Windows Server 2003, — архитектуры памяти с неунифицированным доступом (nonuniform memory access, NUMA). B NUMA-системе процессоры группируются в узлы. B каждом узле имеются свои процессоры и память, и он подключается к системе соединительной шиной с когерентным кэшем (cache-coherent interconnect bus). Доступ к памяти в таких системах называется неунифицированным потому, что у каждого узла есть локальная высокоскоростная память. Хотя любой процессор в любом узле может обращаться ко всей памяти, доступ к локальной для узла памяти происходит гораздо быстрее.

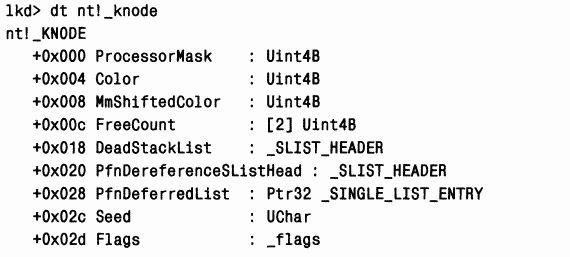

Ядро поддерживает информацию о каждом узле в NUMA-системе в структурах данных KNODE. Переменная ядра KeNodeBlock содержит
ЭКСПЕРИМЕНТ: просмотр информации, относящейся к NUMA

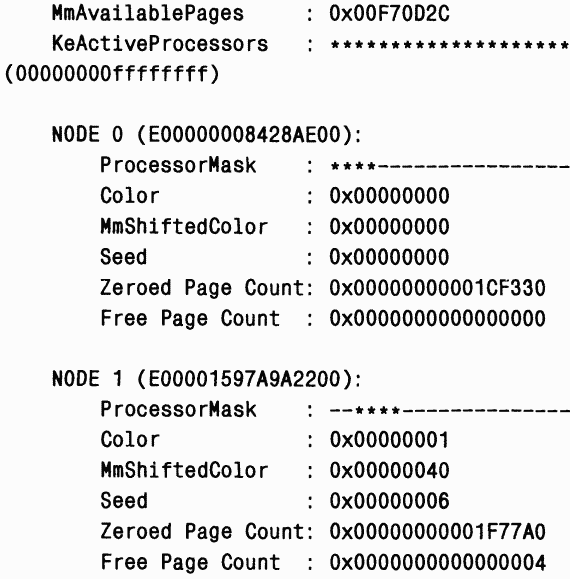

Вы можете исследовать информацию, поддерживаемую Windows для каждого узла в NUMA-системе, с помощью команды !numa отладчика ядра. Ниже приведен фрагмент вывода, полученный в 32-процессорной NUMA-системе производства NEC с 4 процессорами в каждом узле:
21: kd›!numa NUMA Summary:
—
Number of NUMA nodes: 8 Number of Processors: 32

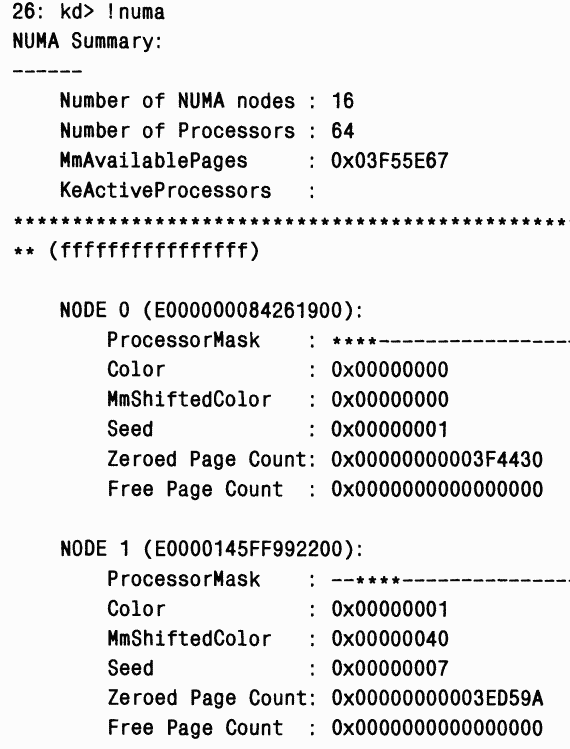

A это фрагмент вывода, полученный в 64-процессорной NUMA-системе производства Hewlett Packard с 4 процессорами в каждом узле:
Приложения, которым нужно выжать максимум производительности из NUMA-систем, могут устанавливать маски привязки процесса к процессорам в определенном узле. Получить эту информацию позволяют функции, перечисленные в таблице 6-19. (Функции, с помощью которых можно изменять привязку потоков к процессорам, были перечислены в таблице 6-14.)
O том, как алгоритмы планирования учитывают особенности NUMA-систем, см. в разделе «Алгоритмы планирования потоков в многопроцессорных системах» далее в этой главе (а об оптимизациях в диспетчере памяти для использования преимуществ локальной для узла памяти см. в главе 7).
У каждого потока есть маска привязки к процессорам (affinity mask), указывающая, на каких процессорах можно выполнять данный поток Потоки наследуют маску привязки процесса. По умолчанию начальная маска для всех процессов (а значит, и для всех потоков) включает весь набор активных процессоров в системе, т. е. любой поток может выполняться на любом процессоре.
Однако для повышения пропускной способности и/или оптимизации рабочих нагрузок на определенный набор процессоров приложения могут изменять маску привязки потока к процессорам. Это можно сделать на нескольких уровнях.
• Вызовом функции SetThreadAffintiyMask, чтобы задать маску привязки к процессорам для индивидуального потока;
• Вызовом функции SetProcessAffinityMask, чтобы задать маску привязки к процессорам для всех потоков в процессе. Диспетчер задач и Process Explorer предоставляют GUI-интерфейс к этой функции: щелкните процесс правой кнопкой мыши и выберите Set Affinity (Задать соответствие). Утилита Psexec (с сайта sysinternals.com) предоставляет
к той же функции интерфейс командной строки (см. ключ — a).• Включением процесса в задание, в котором действует глобальная для задания маска привязки к процессорам, установленная через функцию SetInformationJobObject (о заданиях см. раздел «Объекты-задания» далее в этой главе.)
• Определением маски привязки к процессорам в заголовке образа с помощью, например, утилиты Imagecfg из Windows 2000 Server Resource Kit Supplement 1. (O формате образов в Windows см. статью «Portable Executable and Common Object File Format Specification в MSDN Library.)
B образе можно установить и «однопроцессорный» флаг (используя в Imagecfg ключ — u). Если этот флаг установлен, система выбирает один процессор в момент создания процесса и закрепляет его за этим процессом; при этом процессоры меняются от первого и до последнего по принципу карусели. Например, в двухпроцессорной системе при первом запуске образа, помеченного как однопроцессорный, он закрепляется за процессором 0, при втором — за процессором 1, при третьем — за процессором 0, при четвертом — за процессором 1 и т. д. Этот флаг полезен, когда нужно временно обойти ошибку в программе, связанную с неправильной синхронизацией потоков, но проявляющуюся только в многопроцессорных системах.
ЭКСПЕРИМЕНТ: просмотр и изменение привязки процесса к процессорам
B этом эксперименте вы модифицируете привязку процесса к процессорам и убедитесь, что привязка наследуется новыми процессами.
1. Запустите окно командной строки (cmd.exe).
2. Запустите диспетчер задач или Process Explorer и найдите cmd.exe в списке процессов.
3. Щелкните этот процесс правой кнопкой мыши и выберите команду Set Affinity (Задать соответствие). Должен появиться список процессоров. Например, в двухпроцессорной системе вы увидите окно, как на следующей иллюстрации.
4. Выберите подмножество доступных процессоров в системе и нажмите ОК. Теперь потоки процесса будут работать только на выбранных вами процессорах.
5. Запустите Notepad.exe из окна командной строки (набрав notepad.exe).
6. Вернитесь в диспетчер задач или Process Explorer и найдите новый процесс Notepad. Щелкните его правой кнопкой мыши и выберите Set Affinity. Вы должны увидеть список процессоров, выбранных вами для процесса cmd.exe. Это вызвано тем, что процессы наследуют привязки к процессорам от своего родителя.
ЭКСПЕРИМЕНТ: изменение маски привязки образа
B этом эксперименте (который потребует доступа к многопроцессорной системе) вы измените маску привязки к процессорам для какой-нибудь программы, чтобы заставить ее работать на первом процессоре.
1. Создайте копию Cpustres.exe (эта утилита содержится в ресурсах Windows 2000). Например, если у вас есть каталог c: \temp, то в командной строке введите:
сору c: \program files\resource kit\cpustres.exe c: \temp\cpustres.exe
2. Задайте маску привязки так, чтобы она заставляла потоки процесса выполняться на процессоре 0. Для этого в командной строке (предполагается, что путь к ресурсам прописан в переменной окружения PATH) введите:
imagecfg — а 1 c: \temp\cpustres.exe
3. Теперь запустите модифицированную Cpustres из каталога c.\temp.
4. Включите два рабочих потока и установите уровень активности обоих потоков в Maximum (не Busy). Окно Cpustres должно выглядеть следующим образом.
