• Выгруженная в страничный файл (page file) Страница находится в страничном файле.
• Содержащаяся в проецируемом файле (mapped file) Страница находится в проецируемом файле.

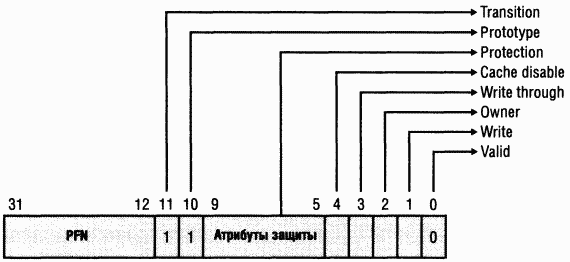

Хотя формат прототипных PTE идентичен формату реальных РТЕ, они используются не для трансляции адресов, а как уровень между таблицей страниц и базой данных PFN и никогда не записываются непосредственно в таблицы страниц.
Заставляя всех пользователей потенциально разделяемой страницы ссылаться на прототипный РТЕ, диспетчер памяти может управлять разделяемыми страницами, не обновляя таблицы страниц в каждом процессе. Допустим, в какой-то момент разделяемая страница выгружается в страничный файл на диске. При ее загрузке обратно в память диспетчеру памяти понадобится изменить только прототипный РТЕ, записав в него указатель на
Ha рис. 7-27 показаны две виртуальные страницы в проецируемом представлении. Одна из них действительна, другая — нет. Как видите, на действительную страницу ссылаются PTE процесса и прототипный РТЕ. Недействительная страница находится в страничном файле, ее точный адрес определяется прототипным PTE. PTE данного процесса (как и любого другого процесса, проецирующего эту страницу) содержит указатель на прототипный РТЕ.
Такие операции ввода-вывода происходят в результате запроса на чтение страничного или проецируемого файла из-за ошибки страницы. Кроме того, поскольку в страничный файл могут помещаться и таблицы страниц, обработка ошибки страницы в случае таблицы страниц может повлечь за собой новые ошибки страниц.
Операции ввода-вывода, связанные с подкачкой, являются синхронными, т. е. поток ждет завершения подобной операции на каком-либо событии и она не может быть прервана вызовом асинхронной процедуры (APC). Для идентификации ввода-вывода как связанного с подкачкой подсистема подкачки страниц (pager) вызывает функцию запроса ввода-вывода, указывая специальный модификатор. По завершении операции подсистема ввода-вывода освобождает событие. Это пробуждает подсистему подкачки страниц, и она продолжает свою работу.
B ходе операции ввода-вывода, связанной с подкачкой, поток, который вызвал ошибку страницы, не владеет критичными синхронизирующими объектами, используемыми при управлении памятью. Другие потоки того же процесса могут вызывать функции управления виртуальной памятью и обрабатывать ошибки страниц в ходе операции ввода-вывода, связанной с подкачкой. Однако подсистема подкачки страниц должна уметь выходить из некоторых ситуаций, которые могут возникать на момент завершения такой операции:
• другой поток в том же или другом процессе вызывает ошибку той же страницы, из-за чего происходит конфликт ошибок страницы (см. следующий раздел);
• страница удалена из виртуального адресного пространства и перепроецирована;
• сменился атрибут защиты страницы;
• ошибка относится к прототипному РТЕ, а страница, которая проецирует этот РТЕ, отсутствует в рабочем наборе.
Подсистема подкачки страниц выходит из таких ситуаций следующим образом. Перед запросом на операцию ввода-вывода, связанную с подкачкой, она сохраняет в стеке ядра потока статусную информацию, что позволяет после выполнения запроса распознать возникновение одной из перечисленных выше ситуаций и при необходимости отбросить ошибку страницы, не делая эту страницу действительной. Если команда, вызвавшая ошибку страницы, выдается повторно, вновь активизируется подсистема подкачки страниц, и PTE вычисляется заново.
Конфликт ошибок страницы (collided page fault) возникает, когда другой поток или процесс вызывает ошибку страницы, уже обрабатываемой в данный момент из-за предыдущей ошибки того же типа. Подсистема подкачки страниц распознает и оптимальным образом разрешает такие конфликты, поскольку они нередки в системах с поддержкой многопоточности. Если другой поток или процесс вызывает ошибку той же страницы, подсистема подкачки страниц обнаруживает конфликт ошибок страницы, отмечая при этом, что страница находится в переходном состоянии и что она сейчас считывается. (Эта информация извлекается из элемента базы данных PFN.) Далее подсистема подкачки страниц переходит в ожидание на событии, указанном в элементе базы данных PFN. Это событие было инициализировано потоком, вызвавшим
первую ошибку страницы.По завершении операции ввода-вывода событие переходит в свободное состояние. Первый поток, захвативший блокировку базы данных PFN, отвечает за заключительные операции, связанные с подкачкой. K ним относятся проверка статуса операции ввода-вывода (чтобы убедиться в ее успешном завершении), сброс бита «в процессе чтения» в базе данных PFN и обновление РТЕ.
Когда следующие потоки захватывают блокировку базы данных PFN для завершения обработки конфликтующих ошибок страницы, сброшенный бит «в процессе чтения» сообщает подсистеме подкачки страниц, что начальное обновление закончено, и она проверяет флаг ошибок в элементе базы данных PFN. Если этот флаг установлен, PTE не обновляется, и в потоке, вызвавшем ошибку страницы, генерируется исключение «in-page error» (ошибка в процессе загрузки страницы).
Страничные файлы (page files) предназначены для хранения модифицированных страниц, которые используются каким-то процессом, но должны быть выгружены из памяти на диск. Пространство в страничном файле резервируется, когда происходит начальная передача страниц, но реальные участки страничного файла не выбираются до тех пор, пока страницы не выгружаются на диск. Важно отметить, что система накладывает ограничение на число передаваемых закрытых страниц. Поэтому значение счетчика производительности Process: Page File Bytes на самом деле отражает суммарный объем закрытой памяти, переданной процессам. Соответствующие страницы могут находиться в страничном файле (частично или целиком) или, напротив, в физической памяти. (B сущности этот счетчик идентичен счетчику Process: Private Bytes.)
Диспетчер памяти отслеживает использование закрытой переданной памяти на глобальном уровне и по каждому процессу отдельно (в виде квоты страничного файла). И вновь эти данные отражают не размер использованного пространства в страничном файле, а объем переданной закрытой памяти. Соответствующие счетчики увеличиваются при передаче виртуальных адресов, требующих новых закрытых физических страниц. Как только система достигнет глобального лимита на переданную память (т. е. физическая память и страничные файлы заполнены), попытки выделения виртуальной памяти будут заканчиваться неудачно — пока какой-либо процесс не освободит переданную ему память (например, после завершения).
При загрузке системы процесс диспетчера сеансов (см. главу 4) считывает список страничных файлов, которые он должен открыть. Этот список хранится в параметре реестра HKLM\SYSTEM\CurrentControlSet\Control\Session Manager\Memory Management\PagingFiles. Этот многострочный параметр содержит имя, минимальный и максимальный размеры каждого страничного файла. Windows поддерживает до 16 страничных файлов. B х86-системах с обычным ядром каждый страничный файл может быть размером до 4095 Мб, в x64- и х86-системах с РАЕ-ядром — до 16 Тб, а в IА64-системах — до 32 Тб. Страничные файлы нельзя удалить во время работы системы, так как процесс System (см. главу 2) открывает описатель каждого страничного файла. Тот факт, что страничные файлы открываются системой, объясняет, почему встроенное средство дефрагментации не в состоянии дефрагментировать страничный файл в процессе работы системы. Для дефрагментации страничного файла используйте бесплатную утилиту Pagedefrag. B ней применяется тот же подход, что и в других сторонних утилитах дефрагментации: она запускает свой процесс дефрагментации на самом раннем этапе загрузки системы, еще до открытия страничных файлов диспетчером сеансов.
Поскольку страничный файл содержит части виртуальной памяти процессов и ядра, для большей безопасности его можно настроить на очистку при выключении системы. Для этого установите параметр реестра HKLM\SYSTEM \CurrentControlSet\Control\Session Manager\Memory Management\ClearPageFile-AtShutdown в 1. Иначе в страничном файле останутся те данные, которые были выгружены в него к моменту выключения системы. И к этим данным сможет обратиться любой, кто получит физический доступ к компьютеру.
Если не указано ни одного страничного файла, Windows 2000 создает в загрузочном разделе 20-мегабайтный страничный файл. Windows XP и Windows Server 2003 не создают этот временный страничный файл, и поэтому в такой ситуации объем системной виртуальной памяти будет ограничен доступной физической памятью. Windows XP и Windows Server 2003, если минимальный и максимальный размеры страничного файла заданы нулевыми, считают, что этот файл управляется системой, и его размер выбирается в соответствии с данными, показанными в таблице 7-14.
