Рассмотрим шины расширения, которые могут вам встретиться.
Шина стандарта ISA (-ndustry Standard Architecture – стандартная промышленная архитектура) на сегодняшний день является устаревшей. Вы можете встретить ее только на старых материнских платах (рис. 10.1).

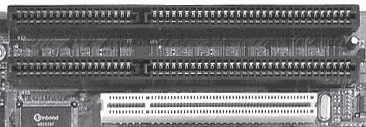

Рис. 10.1. Вот эти длинные черные и есть слоты шины ISA
Да и устройств, подсоединяемых к компьютеру с помощью шины ISA, наверное, почти не осталось, хотя раньше их было очень много. Данная шина работает с частотой 7 МГц и является 16-разрядной. В наши дни о такой производительности говорить просто несерьезно.
Шина PCI (Peripheral Component Interconnect –

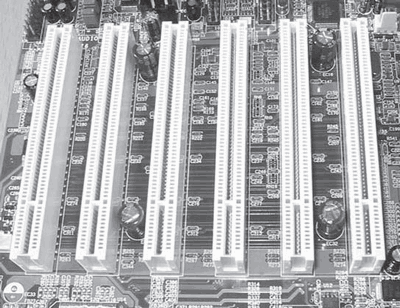

Рис. 10.2. Стройные ряды слотов PCI
Еще несколько лет назад материнские платы имели как разъемы PCI, так и ISA, но чуть позже шина PCI стала основным стандартом расширения. Практически все внутренние комплектующие (например, звуковые, сетевые платы, модемы, ТВ-тюнеры) подключаются именно к шине PCI.
Когда-то видеокарты, как и прочие комплектующие, подключались к шинам ISA и PCI. Однако с течением времени графические требования программ (особенно игр) стали таковы, что мощности видеокарты и скорости шины PCI стало недостаточно. Специально для новых, более мощных видеокарт была создана продвинутая шина PCI, которую назвали AGP (Accelerated Graphic Port – ускоренный графический порт) (рис. 10.3).

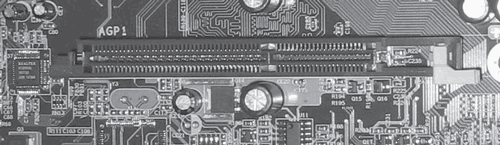

Рис. 10.3. Слот AGP
Шина AGP имеет гораздо большую скорость, чем PCI, и напрямую связана с процессором через северный мост чипсета. К слоту AGP подключают исключительно современные видеокарты. Шина AGP на материнской плате расположена недалеко от шин PCI.
Как мы уже отмечали, новый формат шины PCI-E постепенно вытесняет слоты AGP и PCI. Производители видеокарт практически полностью переориентировались на выпуск плат для слота PCI-E 16x, а для слота PCI-E 1x уже вовсю производят модемы, ТВ-тюнеры, звуковые и сетевые карты, контроллеры и другие устройства. Кстати, слот PCI-E 1x достаточно короткий (рис. 10.4), так что в скором времени, наверное, можно ожидать, что материнские платы станут миниатюрнее (до сих пор почти половина площади материнской платы занята различными слотами расширения).

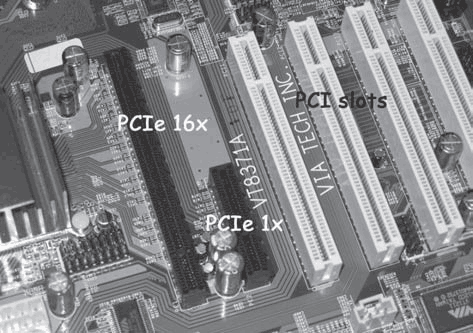

Рис. 10.4. Слоты PCI-E
Не все внутренние устройства крепятся непосредственно на материнскую плату (в слоты шин расширения), многие соединяются с ней при помощи различных кабелей. В главе 4 мы уже разговаривали об интерфейсе ATA, применяемом для подключения различных устройств (жестких дисков, приводов компакт-дисков, накопителей Zip и LS-120 (240)). Современные материнские платы снабжены двумя разъемами ATA, которые предназначены для подключения устройств IDE (имеющих встроенные контроллеры) (рис. 10.5).

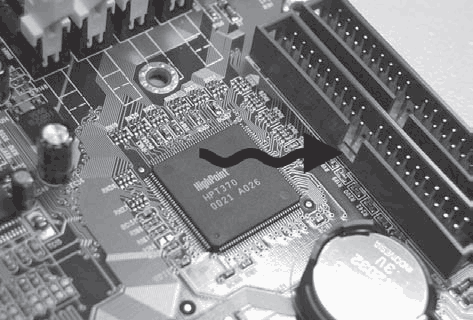

Рис. 10.5. Слоты для подключения IDE-устройств
К каждому слоту с помощью 40-контактного ATA-шлейфа (рис. 10.6) можно подключить два устройства.

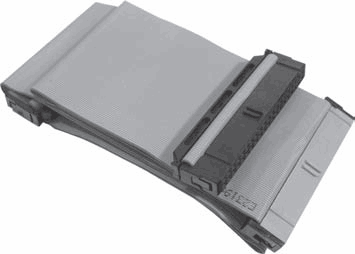

Рис. 10.6. Шлейф ATA
Таким образом, интерфейс ATA «разрешает» подключение к компьютеру до четырех IDE-устройств. Следует иметь в виду, что к IDE-устройствам, помимо шины ATA, нужно подключить провода питания (они идут от блока питания корпуса). Их разъемы невозможно присоединить неправильно (хотя если очень постараться…).
Разъемы SATA
и SATA II внешне одинаковые (рис. 10.7). К ним подключаются жесткие диски и некоторые оптические приводы (в настоящее время большинство последних еще подключаются к разъемам IDE).Рис. 10.7. Разъемы SATA II
К одному разъему SATA можно подключить только одно устройство.
Одно из преимуществ шины SATA, кроме описанных ранее, – узкий (не более 1 см) шлейф, связывающий разъем и накопитель. А это значит, что в корпусе системного блока лучше циркулирует воздух (то есть охлаждение более качественное). Да и выглядят такие шлейфы более эстетично (их можно аккуратно закрепить стяжками или резинками).
Шины расширения, представленные внешними портами
Перейдем к проводам, соединяющим системный блок с периферийными (то есть внешними) устройствами. Они не менее многообразны и также имеют «защиту от дурака». К системному блоку внешние устройства подключаются с помощью специальных разъемов, называемых портами. Большинство портов расположено в задней части системного блока.
Разные устройства подсоединяются к различным портам (причем иногда можно выбрать, куда лучше подключить то или иное устройство). Для разнообразия знакомство с наиболее распространенными на сегодняшний день портами осуществим в форме хит-парада. Начнем с последнего места.
Через AT/MIDI-порт раньше подключалась клавиатура. В настоящее время он используется в основном для подключения MIDI-клавиатур или синтезаторов. В наши дни все сложнее становится найти компьютер, оснащенный таким портом. Вот и мы не нашли. А посему переходим к следующему месту нашего хит-парада.
Через последовательный порт (он же COM-порт, он же SERIAL-port) данные в каждый момент времени передаются только в одном направлении. Сами понимаете, что при такой работе о большой скорости обмена информацией речь не идет. Предел для COM-портов – 115 Кбит/с. Чаще всего к этому порту подключается обычный модем или мышь. Кроме того, COM-порт используется для подключения различного специализированного оборудования (например, кассового аппарата).
Материнские платы обычно имеют два последовательных порта, которые обозначают либо COM1 и COM2, либо SERIAL 1 и SERIAL 2 (рис. 10.8). Однако сегодня устройства, использующие данный интерфейс, встречаются нечасто, поэтому все больше материнских плат оборудуются одним портом COM.
Рис. 10.8. Последовательные порты
Этот порт также является «старожилом» и занимает примерно ту же строку, что и последовательный. Параллельный (LPT) порт передает сигнал в двух направлениях по параллельным (что и так ясно из названия) линиям. Данные порты появились одними из первых и сохранились до сих пор (честь им и хвала за это). Скорость передачи данных через параллельный порт колеблется от 800 Кбит/с до 16 Мбит/с (достаточно средние значения скорости). Чаще всего этот порт используется для подключения принтеров, но также может применяться для связи двух компьютеров между собой. Обычно такие порты на материнской плате обозначаются либо LPT, либо PARALLEL (рис. 10.9).
Рис. 10.9. LPT-порт (сверху) и соединительный разъем к нему (снизу)
Переходим ко второй строке нашего хит-парада.
PS/2 – это еще один представитель семейства параллельных портов. Он используется для подключения клавиатуры и мыши, то есть вытеснил с этого поприща порты AT/MIDI, отправив их на последнее место нашего хит-парада. На материнской плате вы легко найдете два разъема PS/2 (рис. 10.10).
