9-мм пистолет Макарова (ПМ). Наставление по стрелковому делу

27. Рукоятка с винтом (рис. 37) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Она имеет: отверстие для винта, который крепит рукоятку к основанию рукоятки; антабку для пристегивания пистолетного ремешка; пазы для свободного надвигания рукоятки на основание рукоятки; в задней стенке — выем для защелки магазина. В отверстии для винта расположена металлическая втулка, которая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы.

Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки. Он имеет головку и нарезную часть.

28. Затворная задержка (рис. 38) удерживает затвор в заднем положении по израсходовании всех патронов из магазина. Она имеет: в передней части — выступ для удержания затвора в заднем положении; кнопку с насечкой для освобождения затвора нажатием руки; в задней части — отверстие для соединения с левой цапфой шептала; в верхней части — отражатель для отражения наружу гильз (патронов) через окно в затворе.

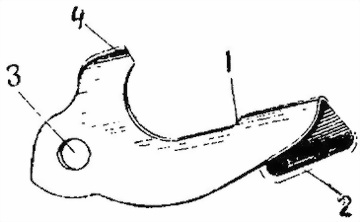

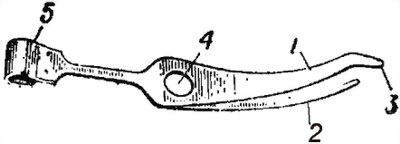

Рис. 38. Затворная задержка:

1 — выступ; 2 — кнопка с насечкой; 3 — отверстие; 4 — отражатель

Затворная задержка передней частью вставляется в вырез в левой стенке рамки.

29. Магазин (рис. 39) служит для помещения восьми патронов. Он состоит из корпуса, подавателя, пружины подавателя и крышки.

Корпус магазина (рис. 40) соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором. Он имеет: в боковых стенках — окна для уменьшения веса магазина и для определения количества находящихся в магазине патронов; внизу — загнутые ребра для крышки магазина, выступ для защелки магазина, вырез для свободного прохода левой стенки крышки магазина, желоб для прохода зуба подавателя.

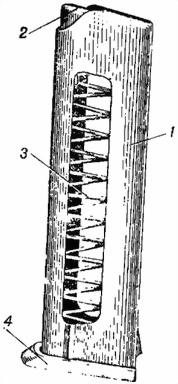

Рис. 39. Магазин:

1 — корпус магазина; 2 — подаватель; 3 — пружина подавателя; 4 — крышка магазина

Магазин вставляется в основание рукоятки через нижнее окно.

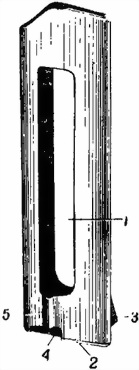

Рис. 40. Корпус магазина:

1 — окно; 2 — загнутое ребро; 3 — выступ; 4 — вырез; 5 — желоб

Рис. 41. Подаватель:

1 — отогнутые концы; 2 — зуб

Подаватель (рис. 41) служит для подачи патронов. Он имеет два отогнутых конца, которые направляют движение его в корпусе магазина. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки по израсходовании всех патронов из магазина.

Пружина подавателя (рис. 42) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.

Рис. 42. Пружина подавателя

Крышка магазина (рис. 43) имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина.

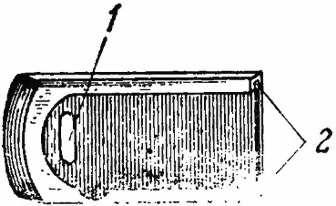

Рис. 43. Крышка магазина:

1 — отверстие; 2 — пазы

Назначение и устройство принадлежности к пистолету

30. В принадлежность к пистолету входят (рис. 44): кобура, протирка, запасный магазин, пистолетный ремешок.

Кобура служит для ношения и хранения пистолета, запасного магазина и протирки. Кобура состоит из корпуса, крышки, кармана для запасного магазина, передней и задней носильных петель, застежки, петель для протирки и внутреннего вспомогательного ремешка.

Протирка используется для разборки, сборки, чистки и смазки пистолета. Протирка имеет: на одном конце — выступ для снятия и постановки крючка пружины шептала и для утапливания гнетка при отделении выбрасывателя; прорезь для продевания в нее пакли или ветоши; на другом — кольцо для удержания протирки при чистке. На стыке кольца имеется лезвие для взвинчивания и ввинчивания винта рукоятки при разборке и сборке пистолета.

Рис. 44. Принадлежность к пистолету:

а — кобура: 1 — корпус; 2 — крышка; 3 — карман для запасного магазина; 4 — передняя носильная петля; 5 — задняя носильная петля; 6 — застежка; 7 — петли для протирки; 8 — внутренний вспомогательный ремешок; б — запасный магазин; в — протирка: 1 — лезвие; 2 — прорезь протирки; 3 — выступ; г — пистолетный ремешок: 1 — ремень; 2 — карабинчик; 3 — петля

Пистолетный ремешок обеспечивает крепление пистолета к поясному (брючному) ремню. Он состоит из ремня, карабинчика и петли для поясного (брючного) ремня.

Устройство патрона

31. 9-мм пистолетный патрон (рис. 45) состоит из гильзы, капсюля, порохового заряда, пули.

Гильза служит для помещения порохового заряда и соединения всех частей патрона; во время выстрела она предупреждает прорыв газов из канала ствола через патронник.

Рис. 46. Общий вид 9-мм пистолетного патрона и его устройство:

1 — гильза; 2 — капсюль; 3 — пороховой заряд; 4 — пуля; 5 — биметаллическая (плакированная) оболочка; 6 — стальной сердечник; 7 — свинцовая рубашка

В дне гильзы имеются: гнездо для капсюля; наковальня, на которой бойком разбивается капсюль; два затравочных отверстия, через которые к пороховому заряду проникает пламя от ударного состава капсюля. Снаружи у дна гильзы имеется кольцевая проточка для зацепа выбрасывателя.

Заряд состоит из бездымного пироксилинового пороха.

Капсюль служит для воспламенения порохового заряда. Он состоит из латунного колпачка с впрессованным в него ударным составом и фольгового кружка, прикрывающего ударный состав. При ударе бойка ударный состав воспламеняется.

Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.
