Начиная с 904-го самолета A6M3 стали применять крылья размахом всего 11 метров. Концы крыльев были закруглены, обшивка крыльев – усилена. Новые крылья стали более технологичны, поскольку не имели складывающихся концов, а масса самолета уменьшилась на 68- 78 кг. Поверхность крыла уменьшилась до 21.3 м^2. Благодаря усиленной обшивке самолет смог развивать скорость пикирования до 355 узлов (657 км/ч). Переработали и систему выхлопа. Вместо общего тяжелого коллектора выхлопных газов, каждая пара цилиндров получила по одному выхлопному патрубку. Это позволило добавить к тяге винта еще несколько килограммов тяги выхлопных газов, в результате скорость самолета возросла до 305 узлов (565 км/ч) на высоте 6000 метров. Увеличилась и скороподъемность самолета. Новый самолет получил обозначение A6M5 модель 52 – это была самая скоростная модель «Зеро». В районе патрубков обшивку фюзеляжа пришлось усилить стальным листом, поскольку горячие газы выхлопа быстро прожигали тонкий дюралюминиевый лист. Всего было построено 1701 самолет этого типа. Существовал и переходный вариант этого самолета – с новым крылом как у модели 52. но с системой выхлопа как у модели 22. Этот вариант начал поступать в части осенью 1943 года.- в то самое время, когда американцы начали использовать истребитель Grumman F6F-3 Hellcat. «Новый Зеро» превосходил «Адского Кота» только в маневренности, а по всем остальным параметрам уступал американской машине. В дуэли двух этих самолетов «Зеро» чаше оказывался сбитым, чем сбивающим. Очень важным фактором было то, что японский самолет не нес брони, а облегченная конструкция машины имела низкий запас прочности. Обычно после короткой очереди из шести пулеметов Browning калибра 12.7 мм «Зеро» взрывался в воздухе. И наоборот, крепкий и хорошо бронированный «Хеллкет» выдерживал большое количество попаданий без

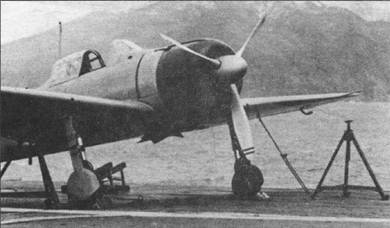

Истребитель A6M2 модель 21 на палубе авианосца «Акаги». Корабли находится недалеко от Гавайских островов. Вокруг фюзеляжа «Зеро» нанесена полоса красного цвета. На киле (на снимке не видна) – код «A1-105» черного цвета. Выше и ниже кода – полосы желто-оранжевого цвета. На заднем плане – вертикальное оперение «Зеро» с кодом «А1-101» – самолет командира 1-й коку сентай майора Сигеру Итая.

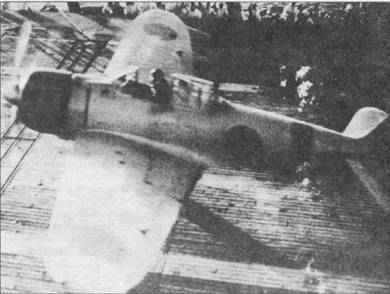

В 6 часов утра по японскому времени 8 декабря 1941 г. 183 самолета первой волны оторвались от деревянных настилов палуб японских авианосцев и взяли курс на Гавайи. Через несколько часов Тихоокеанский флот США понес тяжелейшие потери. К счастью для американцев под удар японской авиации не попали авианосцы «Лексингтон» и «Энтерпрайз». Адмирал Нагумо не решился начать поиск авианосцев, возможно его нерешительность стоила Японии проигрыша в войне.
Новая модификация оказалась очередной полумерой. Японские самолеты стали заметно уступать американским. Технические проблемы с J2M «Райден» и проблемы с двигателем для А7М «Penny» привели к тому, что для «Зеро» не было замены. Поэтому работы по выжиманию из конструкции самолета невозможного продолжались. Однако становилось ясно, что самолет, созданный в 1938 году, никак не сможет сравниться по своим характеристикам с машинами 1944 года. Тем не менее работы продолжались. Во второй раз было усилено вооружение. В крыльях самолета установили но одному пулемету Тип 3 калибра 13.2 мм с ленточном питанием по 240 выстрелов на ствол. Чтобы скомпенсировать возросшую массу, с самолета сняли 7.7-мм пулемет. Таким образом вооружение самолета состояло из двух 20-мм пушек Тип 99 и трех 13.2-мм пулеметов Тип 3. Под крыльями установили направляющие для восьми 10-кг неуправляемых ракет воздух-воздух. Поскольку «Зеро» все чаще и чаще имел противника на хвосте, вместо того, чтобы самому садится на хвост, то пилот получил 8-мм бронеспинку, а толщину бронестекла в задней части фонаря увеличили до 55 мм.
Цвета
AI- AKAGI
AII- KAGA
BI- SORYU
< image l:href="#" />BII- HIRYU
EI- SHOKAKU
EII- ZUIKAKU
В предыдущих модификациях истребителя из-за возросшей нагрузки на крыло значительно уменьшился радиус действия самолета. Военные настаивали на увеличении дальности полета, поэтому за креслом летчика установили дополнительный бензобак емкостью 140 литров. Бензобак оборудовали системой самогерметизации. Все эти изменения привели к тому, что самолет потяжелел на 300 кг по сравнению с предыдущей модификацией. Этот тяжеловес стал называться A6M5с модель 52с. Отец «Зеро» – Дзиро Хорикоси – не принимал участия в работах по совершенствованию самолета, так как был занят созданием нового А7М «Penny». Вместо Хорикоси конструкторский коллектив возглавлял инженер Элитаро Сано. Предвидя ухудшение характеристик самолета Сано запросил Бюро воздухоплавания ВМФ разрешение на установку нового, более мощного двигателя Мицубиси Кинсей-62 мощностью 1369 л.с. (1350 hp – 1007 кВт). Было ясно, что получив более мощный двигатель, самолет вернет себе все утраченные позиции. Но военные разрешения не дали, поскольку все имеющиеся в то время двигатели Кинсей-62 были зарезервированы за новых модификаций пикирующего бомбардировщика Йокосука D4Y3. Более того, были запрещены любые проектные работы по замене двигателя самолета. Запрещение дало о себе знать – когда в сентябре 1944 года в воздух поднялся первый A6M5с. опасения конструкторов в полной мере подтвердились: характеристики самолета были весьма посредственными. Чтобы спасти положение, на самолет установили двигатель Накадзима Сакаэ-31 с впрыском водно-метанольной смеси в цилиндры при форсаже. Поскольку работы над Сакаэ-31 были еще далеки от завершения, на модель 52с продолжали ставить прежние Сакаэ-21. Всего построили 93 самолета, после чего выпуск остановили, ожидая, когда наконец будет готов новый двигатель. Первый самолет с двигателем Сакаэ-31 а полнился в воздух в конце октября 1944 года. Среди прочих новинок, на самолете использовали самогерметизирующиеся топливные баки. К сожалению, двигатель не оправдал возложенных на него надежд. то же случилось и с новыми топливными баками. Японские механики не слишком понимали принцип действия новинки, поэтому от ее применения отказались. Поскольку надежда на дальнейшее улучшение самолета не оправдалась, возобновили выпуск модели 52с. Модель 53с так и осталась в виде одного прототипа. (Некоторые источники утверждают, что несколько самолетов этой модификации построила Накадзима.)
Изменение обстановки на фронте потребовало новые типы самолетов. Потеряв большие авианосцы, Япония начала строительство нескольких малых кораблей этого класса. Строительство заключалось в переделке имевшихся торговых судов. Однако для новых авианосцев не было палубных
самолетов. Прежде всего не хватало пикирующих бомбардировщиков. Имевшиеся на вооружении ВМФ пикирующие бомбардировщики D4Y2 «Суйсей» не могли взлетать с короткого разбега, а прежние Айчи D3A «Вэл» уже настолько устарели, что не имели никакой надежды на успех. Поэтому штаб морской авиации поручал Мицубиси разработать на базе «Зеро» истребитель- бомбардировщик. Конструкторское бюро предложило использовать для этой цели незначительно переделанный A6M5. у которого вместо подфюзеляжного подвесного бака устанавливали бомбодержатель конструкции фирмы Мицубиси для одной бомбы массой 250 кг. Подвесные бензобаки емкостью по 150 литров каждый разместили под крыльями, в районе крепления стоек шасси. Незначительной переделке подверглось хвостовое оперение, кроме того, в задней части фюзеляжа усилили обшивку. Полученный таким образом самолет, стал называться морской Тип 0 истребитель- бомбардировщик модель 63 (A6M7). На самолет установили новый зеркальный прицел Тип 4, вместо старого Тип 89, который использовали на предыдущих модификациях. Самолеты A6M7 оснащались как двигателями Сакаэ-31 а и 31b с впрыском водо-метанольной смеси, так и обычные Сакаэ-21. В зависимости от типа двигателя самолеты назывались, соответственно, модель 63 или модель 62. (Некоторые источники утверждают, что обозначение «модель 62» не использовали, а все самолеты этой модификации получили обозначение A6M7 модель 63.) Серийные машины начали поступать в боевые части в мае 1945 года. Все эти самолеты действовали с наземных баз и использовались, главным образом, для камикадзе. Подобными бомбодержателями стали оснащать и машины предыдущих модификаций, в том числе и «ветераны» A6M2. небольшое количество которых еще имелось на вооружении боевых частей. Бомбодержатель имел одну неприятную особенность – его часто заклинивало. Однако камикадзе не слишком огорчались из-за этого.Совершенствованием самолета занимались не только на Мицубиси. В полевых мастерских также полным ходом шла переделка машин. Как правило, с самолетов снимали радиостанцию, мачту и антенну, чтобы облегчить истребитель, и улучшить его аэродинамику. Появилась курьерская модификация самолета. В задней части несколько удлиненной кабины выкроили местечко для одного пассажира. Фонарь самолета также несколько удлинили, однако не гак значительно, как у учебной модификации «Зеро».
Другой «неофициальной» модификацией самолета была машина A6M5d-S. Этот самолет оснащался 20-мм пушкой Тип 99 модель 2 модификация 4, установленной за пилотской кабиной и защищавшей заднюю полусферу самолета. Кроме пушки Тип 99 для этой цели использовали и другие виды авиационных пушек и пулеметов. Подобным образом оборудовались и другие типы боевых и разведывательных самолетов.
Неудовлетворительные характеристики самолетов А6.М5 и A6M6. а также сокращение выпуска двигателей Сакаэ фирмой Накадзима, которая перебросила все мощности и сырье на производство более мощных Хомаре, привело к тому, за что фирма боролась с самого начала – официального разрешения установить на самолет двигатель Мицубиси Кинсей-62 (МК8Р). Двигатель Кинсей-62 развивал мощность 1521 л.с. (1500 hp – 1163 кВт). Заменой двигателя занялся все тот же Элитаро Сано. Работы были развернуты в ноябре 1944 года, в них участвовали инженеры Кадзуаки Идзуми и Сиро Кусиба. Переделке подвергся планер A6M5с модель 52с, который получил новое обозначение A6M8с модель 54с. Постоянные налеты американской авиации и большой обьем работы привели к тому, что первый прототип поднялся в воздух только в апреле 1945 года. 25 мая 1945 года прототип получил одобрение военных, спустя некоторое время был принят и второй прототип. Тем временем Штаб морской авиации заказал на Мицубиси 6300 двигателей для самолета новой модификации – A6M8 модель 64. Этот самолет должен был одновременно играть роли как истребителя так и штурмовика. Переделку конструкции закончили в рекордные сроки. Оказалось, что из-за больших размеров и массы нового двигателя втиснуть в фюзеляж пулемет, как это было на прежних машинах, не удастся. Поэтому вооружение самолета составили две 20-мм пушки и два 13.2-мм пулемета, расположенные в крыльях. Передняя часть фюзеляжа была целиком перепроектирована, поскольку новый двигатель был большего диаметра. ТТХ нового самолета оказались неплохими. На высоте 6000 метров самолет развивал скорость 308 узлов (572 км/ч), что на 48 узлов (89 км/ч) было меньше, чем у Chance Vought F4U-1D Corsair. Скороподъемность (высоту 6000 метров самолет набирал за 6 минут 50 секунд) также была приемлимой. Летчики-испытатели, облетавшие эту машину, в один голос говорили, что это лучшая модификация «Зеро». К сожалению, весной 1945 года промышленность Японии лежала в руинах. Американцы не переставая бомбили авиационные заводы. Кроме того. Япония была отрезана от многих важных сырьевых источников, в результате ухудшились характеристики выпускаемых сталей, что неизбежно подорвало двигателестроение. В результате катастрофически упало качество и количество выпускаемых самолетов. Поэтому выпуск новой модификации «Зеро» был сорван. До конца войны не удалось выпустить ни одного нового самолета, хотя для его производства были выделены мощности сразу шести крупнейших заводов фирм Мицубиси и Накадзима.

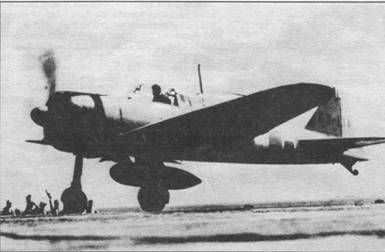

«EII-111» – «Зеро» модель 21 взлетает с палубы авианосца «Дзуйаку», январь 1942 г. Цель – Рабаул. На фюзеляж истребителя нанесены две полосы белого цвета – отличительный признак самолетов авиагруппы «Дзуйкаку».

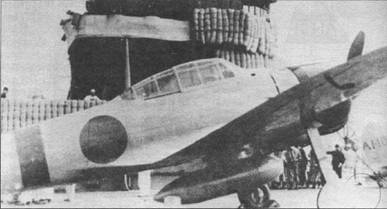

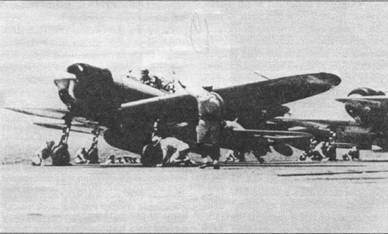

«EII-140», летчик в кабине того истребителя ожидает сигнала на взлет.
Кроме основных боевых модификаций, выпускались и специализированные варианты истребителя «Зеро». Одним из таких вариантов был учебный самолет Рей-Сики Ренсхуе Сентоки (Рей-Сики Ренсен). В 1942 году Штаб морской авиации передал Дай-Нидзуйчи Кайгун Кокусё (21-й арсенал авиации ВМФ) в Омуре около Сасебо техническое задание 17- Си на проект учебного самолета, который необходимо было создать на базе истребителя A6M2. Арсенал имел опыт постройки учебных самолетов на базе боевых, поскольку создала учебный вариант предшественника «Зеро» – А5М4- К. В ноябре 1943 года собрали первый прототип, который получил обозначение морской 17-Си экспериментальный учебный истребитель (A6M2-К). Прототип создали на базе одного из серийных A6M2, в конструкцию которого внесли необходимые изменения. В фюзеляже разместили вторую кабину для инструктора. Органы управления самолетом были полностью дублированы и инструктор мог в любой момент принять управление самолетом на себя. Фонарь кабины также удлинили, при этом использовали типовые секции остекления фонаря. Ученик располагался в открытой кабине. Слева в кабину ученика вела дверка, облегчающая ему вход и выход. За фонарем кабины расположили два гребня, облагораживающие аэродинамику самолета и предотвращающие сваливание машины в штопор. Чтобы уменьшить массу самолета, сняли обе 20-мм пушки, оставив только 7.7-мм пулеметы. Кроме того, с шасси сняли обтекатели. Устройство двигателя осталось без изменения. После всесторонних испытаний самолет A6M2-К был принят к серийному выпуску под обозначением Тип 0 учебный истребитель (Рей-Сики Ренсен). В ноябре 1943 года выпуск учебного самолета организовали на Дай-Нидзуйчи Кайгун Кокусё, а в мае 1944 года – на фирме Хитачи Кокуки К.К.
В сентябре 1944 года фирма Хитачи разработала вариант учебного самолета на базе модификации A6M5. Первый прототип был готов в марте 1945 года. До конца войны успели построить только семь экземпляров машины A6M5-К. На самолеты A6M5-К устанавливали двигатели Сакаэ-21.

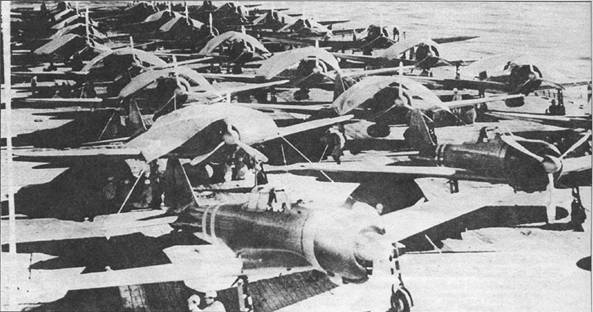

Авианосец «Дзуйкаку» входил в состав ударного соединения вице-адмирала Такаги. Палуба корабля заставлена самолетами. Авианосец держит курс в Коралловое море, чтобы поддержать высадку десанта в Порт-Морсби. Сражение в Коралловом море стало первой битвой авианосцев, в которой корабли противника так и не сошлись до дистанции взууалыюго обнаружения. Японцы потеряли легкий авианосец «Сехо», авианосец «Сёкаку» получил повреждения. Потери американцев – потопленный «Лексингтон» и поврежденный «Йорктаун». Самим ужасным для императорского флота стала гибель значительного числа опытнейших морских летчиков.
хвостовое колесо
посадочный гак
В мастерских Кокоике Кокутай несколько самолетов A6M2-К переделали в самолеты-буксировщики воздушных целей. Заднюю часть фонаря сняли, и на ее место установили гак. для буксирования мишеней. При старте самолета мишени находились в свернутом состоянии под крыльями. Набрав высоту, инструктор выпускал мишени, которые крепились к длинным тросам, позволявшим самолету держаться на достаточном расстоянии от мишеней. При посадке мишени отстреливались. Количество самолетов, переделанных подобным образом, точно не известно.
