Алгоритм изобретения

В творческой мастерской изобретателя приемы играют роль набора инструментов, и, чтобы пользоваться ими, нужны определенные навыки. В простейшем случае изобретатель, просматривая перечень приемов, ищет подсказку по аналогии. Зто способ медленный и не очень эффективный. Иначе обстоит дело, когда решение задачи ведется по АРИЗ: таблица применения приемов указывает наиболее подходящее решение для данной задачи. На первых этапах освоения АРИЗ изобретатель применяет приемы подряд, на более поздних - по таблице. Однако во всех случаях надо знать типовые приемы и уметь их использовать.

Перечень типовых приемов - это своего рода настольный справочник изобретателя, но справочник особого рода: изобретатель должен рассматривать его как основу, которую необходимо самостоятельно пополнять по новым техническим и патентным публикациям,

* * *

Рассмотрим типовые приемы устранения технических противоречий.

1. Принцип дробления

а) Разделить объект на независимые части.

б) Выполнить объект разборным.

в) Увеличить степень дробления (измельчения) объекта,

Примеры. Патент США № 2859791. Пневматическая шина, состоящая из двенадцати независимых секций1.

Разделение шины осуществляется, чтобы повысить надежность. Но это далеко не единственный повод для использования столь сильного приема. Дробление - одна из ведущих тенденций в развитии современной техники.

Еще несколько примеров.

Авторское свидетельство № 168195. Ковш одноковшового экскаватора со сплошной полукруглой режущей кромкой, отличающийся тем, что для обеспечении быстрой и удобной замены сплошной режущей кромки последняя выполнена из отдельных съемных секций.

Авторское свидетельство № 184219. Способ непрерывного разрушения горных пород зарядами ВВ, отличающийся тем, что с целью получения мелких фракций непрерывное разрушение поверхностного слоя производят микрозарядами.

2. Принцип вынесения

Отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить единственно нужную часть (нужное свойство).

1 Здесь, как и в других примерах, я стремился к максимальной наглядности. Пусть читателя не смущает, что некоторые принципы проиллюстрированы «мелкими» или «смешными» идеями. Важна суть.

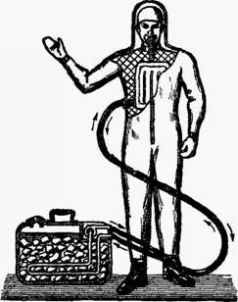

Рис. 9. Принцип вынесения: раньше горноспасатель носил на спине ранец с холодильным устройством; теперь оно помещено в отдельном контейнере.

Примеры. Авторское свидетельство № 153533. Устройство для защиты от рентгеновских лучей, отличающееся тем, что с целью защиты от ионизирующего излучения головы, плечевого пояса, позвоночника, спинного мозга и гонад пациента при флюорографии, например, грудной клетки оно снабжено защитными барьерами и вертикальным, соответствующим позвоночнику стержнем, изготовленным из материала, не пропускающего рентгеновские лучи.

Целесообразность этой идеи очевидна.

Изобретение выделяет наиболее вредную часть потока и блокирует ее. Заявка подана в 1962 году, между тем это простое и нужное изобретение могло быть сделано значительно раньше. Мы привыкаем рассматривать многие объекты как набор традиционных и неотъемлемых друг от друга частей. В набор вертолета, например, входят и баки с горючим. Действительно обычный вертолет вынужден возить горючее. Однако в тех случаях, когда вертолет курсирует по определенному маршруту, горючее можно оставить на земле. На электровертолете бензиновый двигатель заменен электромотором, а баков вообще нет.

В авторском свидетельстве № 257301 «бак» есть, но он отделен от человека (рис. 9).

Еще один пример. Столкновение самолетов с птицами вызывают иногда тяжелые катастрофы. В США запатентованы самые различные способы отпугивания птиц от аэродромов (механические чучела, распыление нафталина и т. д.). Наилучшим оказалось громкое воспроизведение крика перепуганных птиц, записанного на магнитофонную ленту.

Отделить птичий крик от птиц - решение, конечно, необычное, но характерное для принципа вынесения.

3. Принцип местного качества

а) Перейти от однородной структуры объекта (или внешней среды, внешнего воздействия) к неоднородной.

б) Разные части объекта должны иметь разные функции.

в) Каждая часть объекта должна находиться в условиях, наиболее соответствующих ее работе.

Примеры. Авторское свидетельство № 256708. Способ подавления пыли в горных выработках, отличающийся тем, что с целью предотвращения распространения тумана по выработкам и сноса его с источника пыле-образования вентиляционным потоком подавление пыли производят одновременно тонкодиспергированной и гру-бодисперсной водой, причем вокруг конуса тонкодиспергированной воды создают пленку из грубодисперсной воды.

Авторское свидетельство № 280328. Способ сушки зерна риса, отличающийся тем, что с целью уменьшения образования трещиноватых зерен рис перед сушкой разделяют по крупности на фракции, которые сушат раздельно с дифференцированными режимами.

Принцип местного качества отчетливо отражается в историческом развитии многих машин: они постепенно дробились и для каждой части создавались наиболее благоприятные местные условия.

Первоначально паровой двигатель представлял собой цилиндр, выполнявший одновременно функции парового котла и конденсатора. Вода заливалась непосредственно в цилиндр. Огонь обогревал цилиндр, вода закипала, пар поднимал поршень, после чего жаровню с огнем убирали, а цилиндр поливали холодной водой. Пар конденсировался, и поршень под действием атмосферного давления шел вниз.

Позднее изобретатели догадались отделить паровой котел от цилиндра двигателя. Это позволило существенно сократить расход топлива.

Однако отработанный пар по-прежнему конденсировался в самом цилиндре, что вызывало огромные тепловые потери. Нужно было сделать следующий шаг - отделить от цилиндра конденсатор. Эту идею выдвинул и осуществил Джемс Уатт. Вот что он рассказывает:

«После того как я всячески обдумывал вопрос, я пришел к твердому заключению: для того чтобы иметь совершенную паровую машину, необходимо, чтобы цилиндр всегда был так же горяч, как и входящий в него пар. Однако конденсация пара для образования вакуума должна происходить при температуре не выше 30 градусов…

Это было возле Глазго, я вышел на прогулку около полудня. Был прекрасный день.»i проходил мимо старой прачечной, думая о машине, и подошел к дому Герда, когда мне пришла в голову мысль, что пар ведь упругое тело и легко устремляется в пустоту. Если установить связь между цилиндром и резервуаром с разреженным воздухом, то пар устремится туда и цилиндр не надо будет охлаждать. Я не дошел еще до Гофхауза, как все дело было кончено в моем уме!»

4. Принцип асимметрии

Перейти от симметричной формы объекта к асимметричной. Машины рождаются симметричными. Это их традиционная форма. Поэтому многие задачи, трудные по отношению к симметричным объектам, легко решаются нарушением симметрии.
