Американские «аллигаторы». Гусеничные десантные машины LVT

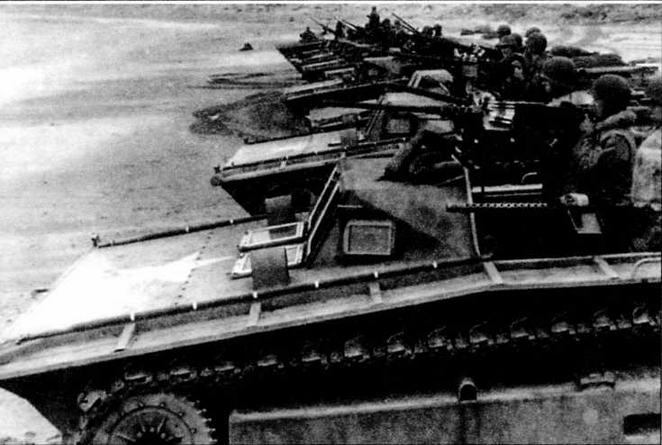

Подразделение морской пехоты на плавающих транспортерах LVT-2 во время тактических занятий. 1943 год

Серийный выпуск LVT-2 развернули в начале 1943-го, а закончили во второй половине 1944 года. Из 2962 построенных машин 1355 передали Корпусу морской пехоты, 1507 — армии США и всего 100 — союзникам. Неудивительно, что LVT-2 долгое время был основной десантной машиной в операциях на Тихоокеанском ТВД. Нередко в войсках появлялись собственные модификации LVT-2. Так, например, батарея поддержки 2-й отдельной инженерной бригады применяла на островах LVT-2, вооруженный 37-мм пушкой, снятой с истребителя Р-39 «Аэрокобра», и пусковой установкой неуправляемых реактивных снарядов. Использование вооруженных LVT инженерными частями характерно — эти подразделения старались включать в первый эшелон десанта.

Плавающий танк LVT(A)-1

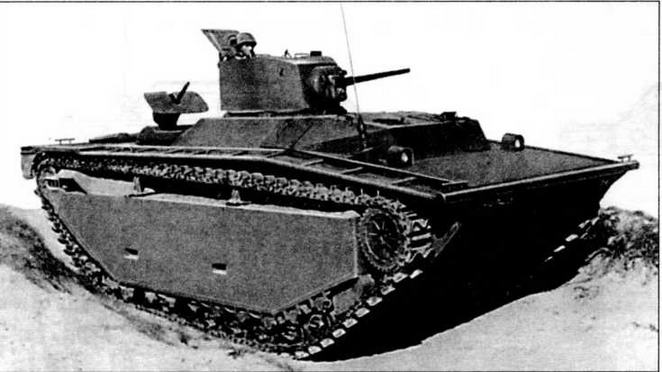

Плавающий танк LVT(A)-1.1944 год

Еще в начальный период работ над транспортером LVT-2 морская пехота запросила фирму FMC о возможности разработки бронированной модификации с установкой противотанкового орудия. Ожидалось, что в ходе высадки и боя за овладение плацдармом на берегу морской десант может подвергнуться контратакам японских танков. Подключившаяся к работам компания «Борг-Уорнер» представила в августе 1942 года свой вариант бронированной плавающей машины модель «А» с башней от легкого танка М3 «Стюарт». FMC свой вариант боевой плавающей машины вооружила только пулеметами. Тем не менее, представители ВМФ отдали предпочтение уже известному им шасси FMC как более перспективному, в то же время положительно восприняв идею установки башни легкого танка с 37-мм пушкой.

Ускорить работы над машиной помог боевой опыт. В ноябре 1943 года транспортеры LVT-1 и LVT-2 использовали для высадки войск на о.Тарава, стоившей армии США больших потерь. Ожесточенные бомбардировки, предшествовавшие высадке, не смогли вывести из строя легкие японские пушки, и многие десантные машины оказались подбиты. Стала очевидна насущная потребность: во-первых, в бронировании транспортно-десантных машин, во-вторых, в машинах огневой поддержки десанта.

Решили использовать шасси LVT-2 и башню от танка М5А1 «Стюарт» с 37-мм пушкой Мб и подвесным поликом. При этом ликвидировали нишу башни, в которой размещалась радиостанция, поскольку внутри корпуса плавающей машины имелся соответствующий объем для размещения радиоаппаратуры. Выбор вооружения и башни определялся массой и размерами базового шасси и возможностями вероятного противника. Пушка Мб была вполне достаточна для борьбы с японскими танками — ее бронебойный снаряд при начальной скорости 775 м/с пробивал броню толщиной 48 мм на дальности 457 м при угле встречи 30°. К тому же на вооружении танковых батальонов морской пехоты состояли легкие танки М2А4 и М3 «Стюарт», также вооруженные 37-мм пушкой.

Так в конце 1943 года был создан плавающий танк LVT(A)-1 (Landing Vehicle Tracked (Armoured) Mk I — «бронированная десантная вездеходная машина, марка один»). На вооружение он поступил в 1944 году. Новый тип плавающих машин назвали AMTANK (AMphibious TANK). Внешне машина выглядела высокой и неуклюжей, но оказалась довольно удачным средством огневой поддержки десанта на берегу.

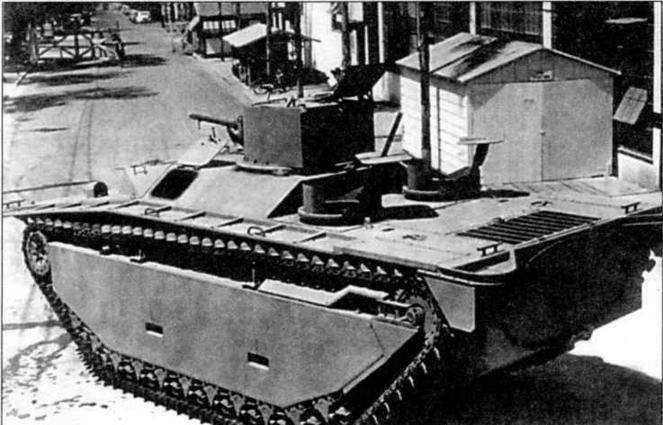

Один из первых серийных LVT(A)-1 покидает территорию завода фирмы FMC в г.Риверсайд (штат Калифорния). 1944 год

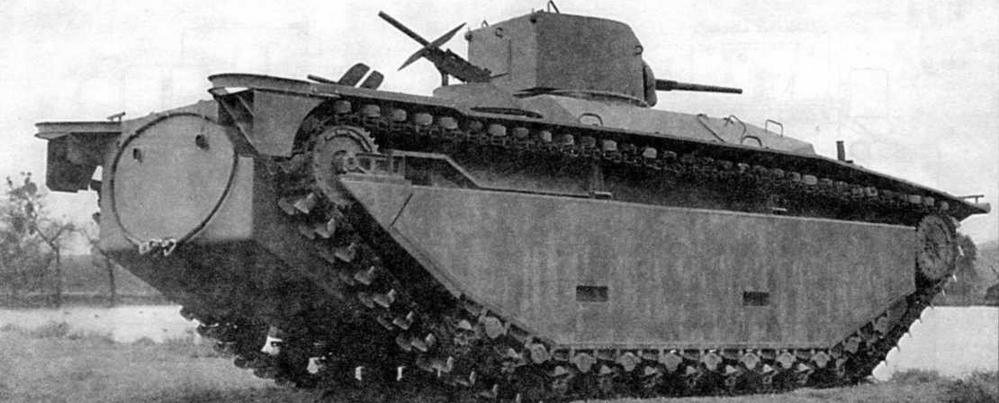

LVT(A)-1. Маленький лючок в кормовой стенке башни предназначался для демонтажа 37-мм пушки

Отделения управления и десантное получили бронекрышу, в средней части LVT(A)-1 смонтировали возвышающуюся над бортами подбашенную коробку, сомкнув ее с рубкой отделения управления. Машина стала полностью закрытой. Толщина брони составляла от 12,7 до 6,35 мм, защищенность повышалась наклонной установкой листов рубки и подбашенной коробки. В бортах корпуса спереди башни и в крыше отделения управления над местами механика-водителя и его помощника (радиста) выполнили люки с откидными крышками. В крышках верхних люков монтировались перископические смотровые приборы. В лобовом листе рубки перед местом механика-водителя имелся люк, крышка которого вне боевой обстановки откидывалась для лучшего обзора.

В башне в установке М44 спаренно монтировались 37-мм танковая пушка М6 и 7,62-мм пулемет М1919А5 с бронемаской. Башня оснащалась силовым приводом наведения и гиростабилизатором орудия в вертикальной плоскости, что повышало меткость стрельбы с ходу. Углы наведения оружия по вертикали — от -10° до +25°. В кормовом листе башни имелся квадратный люк для демонтажа пушки. Для подавления огня противника и самообороны в ближнем бою в кормовой части позади башни в крыше выполнили два больших круглых люка, над которыми смонтировали две установки наподобие турельных для 7,62-мм пулеметов М1919 А4 или А5 — благо размеры шасси это допускали. Позже их заменили турельными установками Mark 21, позаимствованными из авиации и дополненными бронещитами. Так своеобразно трансформировалась старая идея многобашенных танков. Боекомплект к вооружению башни составлял 104 унитарных выстрела к пушке и 2000 патронов к пулемету, к кормовым пулеметам — 4000 патронов. Люки позади башни использовались также для эвакуации экипажа из танка.

Производство LVT(A)-1 началось на заводе FMC в Риверсайде (штат Калифорния) в декабре 1943 года. Первую машину собрали в начале 1944 года, последнюю — в конце того же года. Всего было построено 510 танков, 328 из них передали армии, остальные — Корпусу морской пехоты США.

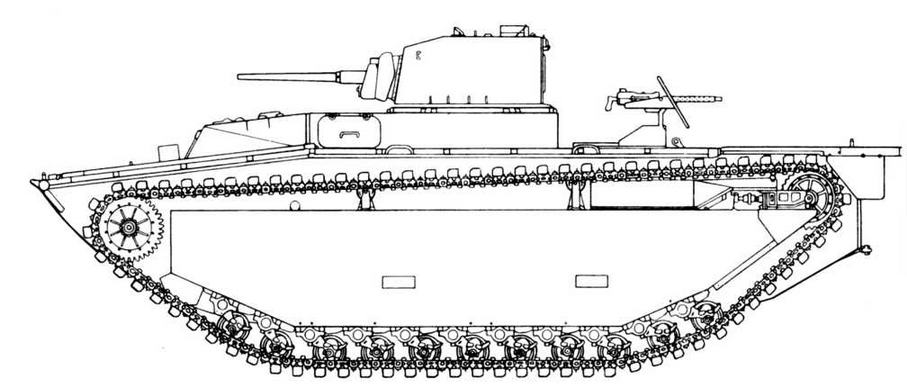

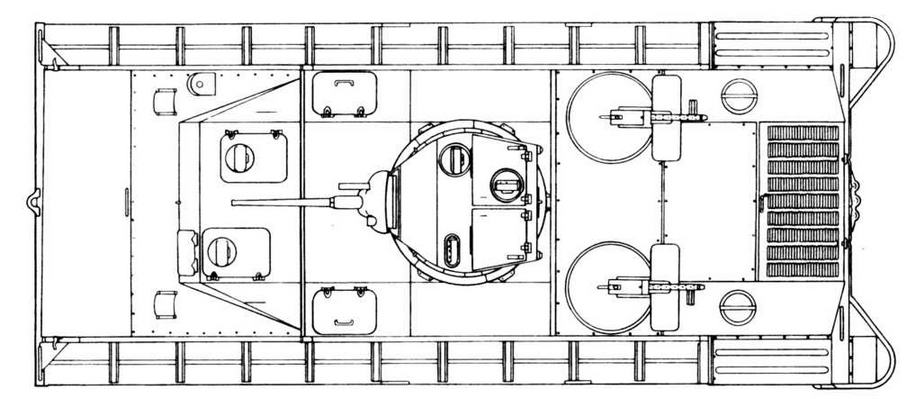

LVT(A)-1

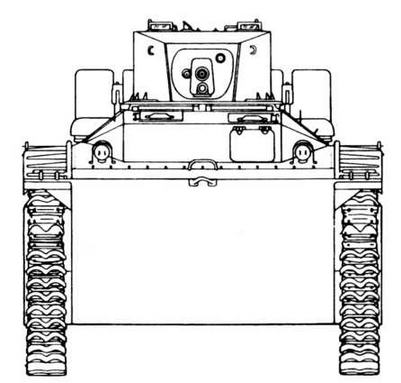

Вид спереди

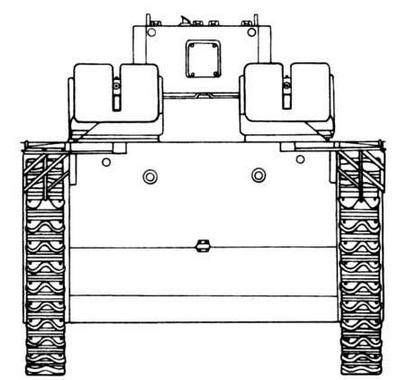

Вид сзади

В ходе производства в конструкцию LVT(A)-1 вносили ряд изменений, подсказанных боевым опытом, — прежде всего, столкновениями с японскими пехотинцами-истребителями танков в ближних боях в зарослях тихоокеанских островов. На месте помощника механика-водителя

(радиста) сняли перископический смотровой прибор и установили лобовой 7,62-мм пулемет в шаровой опоре для самообороны танка в переднем секторе. Жалюзи моторного отделения прикрыли бронещитками. Наконец, установили дополнительное бронирование кормовых пулеметных установок так, чтобы при стрельбе из пулемета над броней возвышалась только голова пулеметчика в каске (за характерную форму эти изогнутые бронещиты прозвали «трубами»). Машины позднего выпуска имели по четыре углубления-ступени в бортах понтонов вместо двух на машинах ранних выпусков, могли оборудоваться и дополнительной бронезащитой ходовой части.

LVT(A)-1 считается первым удачным американским плавающим танком, однако он быстро уступил место плавающему танку LVT(A)-4, вооруженному более мощным орудием, хотя некоторое количество LVT(A)-1 еще использовали при вторжении на Окинаву весной 1945 года.

Плавающий бронетранспортер LVT(A)-2

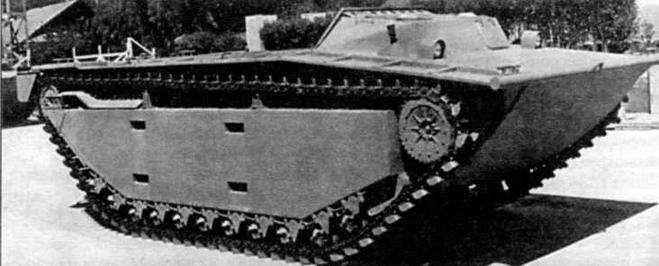

Один из первых серийных транспортеров LVT(A)-2

Еще при подготовке высадки на Тараву в конце 1943 года в войсках осуществляли кустарное частичное бронирование транспортеров LVT-1 и LVT-2, крепя бронелисты на корпус болтами. После больших потерь на Тараве армия США потребовала ускорить создание бронированного плавающего транспортера LVT, несмотря на то, что такие работы велись еще с 1942 года. Предполагалось, что эти машины будут действовать в составе передового эшелона (первого броска) десанта вместе с плавающими танками, причем станут не только доставлять личный состав и грузы на обороняемый противником берег, но и позволят десантникам перед спешиванием продвинуться в глубь территории и тем самым быстрее и с меньшими потерями расширить захваченные плацдармы.

Поскольку в это же время велись работы над небронированным LVT-2 и плавающим танком LVT(A)-1, элементы бронирования последнего ввели в конструкцию LVT-2. Так появился плавающий бронетранспортер LVT(A)-2. Точнее, бронировались только верхняя часть корпуса и борта понтонов машины. Здесь при изготовлении корпуса вместо мягкой стали применяли листы катанной стальной брони толщиной 12,7 мм в носовой части корпуса и 6,35 мм на бортах рубки, в кормовой части и на бортах понтонов.

Внешне LVT(A)-2 походил на небронированный прототип (и даже сохранил одинаковое с ним прозвище — «Водяной буйвол»), хотя имел ряд характерных отличий — прежде всего, в рубке. В лобовом бронелисте рубки оставили один смотровой люк перед местом механика-водителя, прикрываемый откидной бронекрышкой, а в крыше рубки выполнили два люка с откидными крышками, в которых смонтировали поворотные перископические смотровые приборы. От смотровых люков в бортах рубки отказались. Бронелистом прикрыли и крышу моторного отделения. Главным внутренним отличием, опять же связанным с повышением защищенности, стали самозатягивающиеся топливные баки. Бронирование увеличило общую массу машины чуть более, чем на тонну, и примерно на 20% (до 2,25 т) уменьшило грузоподъемность. Десантное (грузовое) отделение оставалось открытым сверху, в нем могли разместиться 18 полностью экипированных солдат. Состав и установка вооружения — такие же, что и на LVT-2.

Постановку серийного производства LVT(A)-2 начали в 1943-м, и оно продолжалось в течение 1944 года. Всего построено 450 машин — все они поставлены армии США.

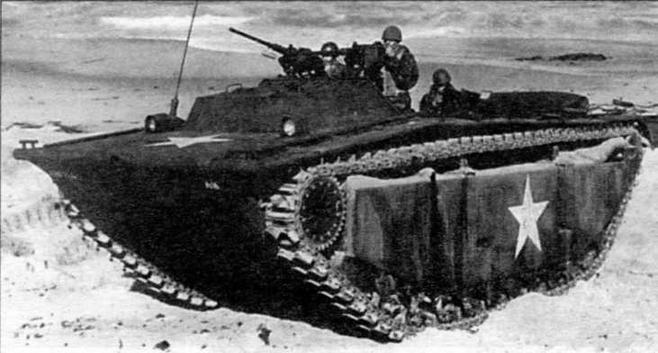

LVT(A)-2 имел такое же вооружение, как и его небронированный предшественник. При этом грузоподъемность машины снизилась на 0,5 т из-за возросшей собственной массы

LVT-2 также получили бронирование. После высадки на Тараве вместе с новыми транспортерами в войска поступили наборы бронелистов, которые наваривали на корпуса машин, предназначенных для передового эшелона десанта. Комплект включал листы стальной брони толщиной 12,7 мм и 6,35 мм — первые прикрывали рубку и носовую часть корпуса, вторые — борта понтонов. А с марта 1944 года машины в лобовой части бронировали уже на заводе. До прекращения производства в таком варианте выполнили около 1000 машин. В их обозначении, однако, индекса «(А)» не появилось.
