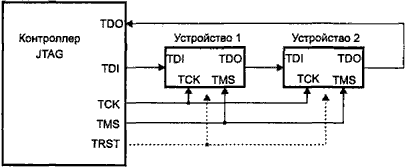

Рис. 11.6. Цепочка устройств с интерфейсом JTAG

Идею тестирования любой цифровой схемы иллюстрирует рис. 11.7, на котором показана условная цифровая система, имеющая входные, выходные (возможно, с третьим состоянием) и двунаправленные сигналы. Ячейки тестирования B/S врезаются между реальными внешними выводами устройства и собственно логическим устройством, то есть располагаются на логической границе (boundary) устройства. TAP-контроллер способен сканировать ячейки — управлять ими и считывать с них информацию. Отсюда и пошло название Boundary Scan, которое можно перевести как «периферийное сканирование». При включенном тестовом режиме TAP-контроллер может логически отсоединить сигналы от внешних выводов, задавать входные воздействия и считывать результаты — собственно, это все, что необходимо для тестирования последовательностных схем (автоматов с памятью). Прелесть JTAG заключается в том, что независимо от сложности устройства оно тестируется с помощью всего лишь четырех сигналов — все сложности прячутся в достаточно простые ячейки, «окутывающие» его сигнальные выводы.

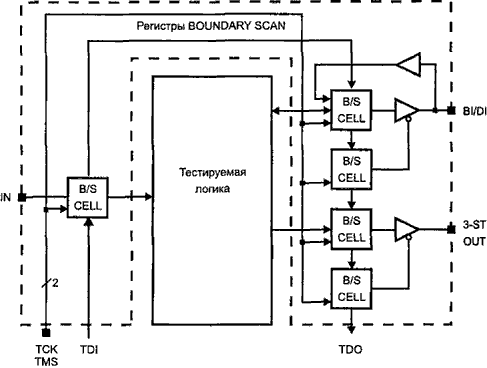

Рис. 11.7. Включение ячеек сканирования

Тестовая логика, встраиваемая в устройство, поддерживающее JTAG, состоит из следующих элементов:

♦ тестовый порт TAP (четыре интерфейсных сигнала);

♦ TAP-контроллер, управляющий тестовыми регистрами;

♦ регистр инструкций IR (Instruction Register), который принимает последовательный код со входа TDI (код инструкции используется для выбора исполняемой тестовой операции или регистра тестовых данных, к которым производится обращение);

♦ регистры тестовых данных, из которых любое устройство должно иметь три обязательных регистра: ВPR (Bypass Register), DID (Device Identification Register) и BSR (Boundary Scan Register).

Регистры инструкций и данных представляют собой независимые сдвиговые регистры, соединенные параллельно. На их входы (старшие биты) приходит сигнал TDI, с выходов (младшие биты) снимается сигнал TDO. По каждому положительному перепаду данные продвигаются на один бит.

Регистр ВРR имеет длину в один бит. Он используется как кратчайший обходной путь для последовательных данных, когда остальные регистры не участвуют в обмене.

Регистр BSR представляет собой длинный сдвигающий регистр, каждым битом которого являются пограничные ячейки, установленные на всех входных и выходных сигналах процессора. Для двунаправленных сигналов (или их групп), кроме собственно информационных ячеек регистра, соответствующих внешним сигналам, имеются и управляющие ячейки, задающие режим работы информационных ячеек. К примеру, у процессоров P6 длина BSR составляет 159 бит.

Регистр DID длиной 32 бита содержит идентификатор производителя, код устройства и номер версии, по которым TAP-контроллер может распознать, с каким устройством он имеет дело.

Регистр IR служит для хранения исполняемой тестовой инструкции. Его длина зависит от тестируемого устройства. Для всех устройств обязательными являются инструкции BYPASS, IDCODE, SAMPLE и EXTEST.

Инструкция BYPASS (все биты кода — единичные) предназначена для подключения однобитного обходного регистра, обеспечивая скорейшее прохождение данных через устройство; при этом оно никак не реагирует на проходящий поток. Вход TDI обычно «подтягивают» резистором к высокому уровню, при этом разрыв цепочки JTAG приведет к подключению обходных регистров во всех устройствах после точки обрыва. Это исключает возможные непредсказуемые действия устройств в случае обрыва.

Инструкция идентификации IDCODE (младшие биты кода — 10) подключает к интерфейсу регистр DID, позволяя считать его содержимое (поступающие входные данные не могут изменить его значение).

Инструкция SAMPLE/PRELOAD (младшие биты кода — 01) имеет два назначения. Когда TAP-контроллер находится в состоянии Capture-DR (см. ниже), эта инструкция позволяет выполнить моментальный «снимок» состояния всех внешних сигналов без воздействия на работу устройства. Значение сигналов фиксируется по положительному перепаду TCK. В состоянии Update-DR по этой инструкции данные загружаются в выходные ячейки тестового порта (но еще не на выходы устройства), откуда впоследствии они будут выводиться (подаваться на выводы процессора) по инструкции EXTEST. Данные загружаются по спаду сигнала TCK.

Инструкция EXTEST (младшие биты кода — 00) предназначена для проверки внешних цепей (по отношению к тестируемому устройству). При этом на выходные выводы подаются сигналы, предварительно записанные в регистр BSR, а состояние входных сигналов фиксируется в этих регистрах. Двунаправленные сигналы предварительно конфигурируются соответствующими им управляющими битами ячеек BSR.

Стандарт 1149.1 предусматривает и инструкцию тестирования внутренней логики устройства INTEST, но ее поддерживают не все устройства.

Контроллер тестового порта (TAP-controller) представляет собой синхронный конечный автомат, изменяющий состояние по фронту сигнала TCK и по включению питания. Сменой состояний управляет сигнал TMS (Test Mode State), воспринимаемый по положительному перепаду TCK. Граф состояний и переходов управляющего автомата представлен на рис. 11.8. Около стрелок переходов указаны значения сигнала TMS во время фронта TCK.

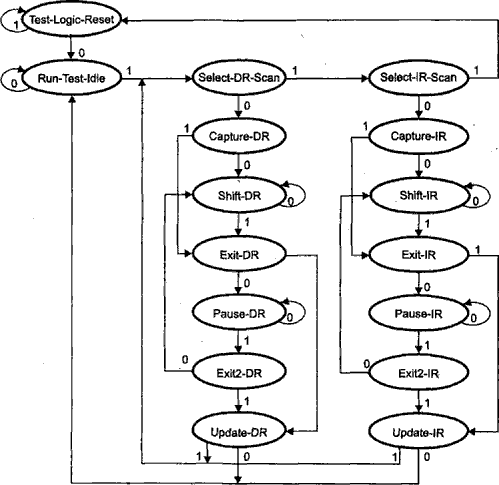

Рис. 11.8. Граф состояний и переходов контроллера TAP

В исходное состояние Test-Logic-Reset контроллер автоматически переходит по включении питания и из любого другого состояния может быть переведен высоким уровнем TMS, удерживаемым не менее пяти тактов TCK. Для перевода в состояние Test-Logic-Reset иногда используют и дополнительный сигнал TRST. В этом состоянии тестовая логика запрещена, и устройство работает в нормальном режиме.

Состояние Run-Test/Idle является промежуточным между выполнением тестовых операций. В этом состоянии регистры не изменяют своего значения.

В состоянии Capture-DR во время выполнения инструкций EXTEST и SAMPLE/PRELOAD сканирующий регистр фиксирует только данные на входных линиях.

В состоянии Shift-DR данные с TDI продвигаются через подключенный сдвиговый регистр на выход TDO.

В состоянии Pause-DR контроллер временно запрещает продвижение данных через сдвиговый регистр.

В состоянии Update-DR по спаду TCK сигналы из сдвигового регистра фиксируются на выходах тестовых ячеек.

В состоянии Capture-IR контроллер загружает в сдвиговый регистр инструкций код «безобидной» инструкции SAMPLE.

В состоянии Shift-IR в цепь между TDI и TDO включается сдвиговый регистр инструкций, но еще исполняется предыдущая инструкция.
