Группирование элементов
Если необходимо постоянно работать с какой-то совокупностью выделенных объектов как с единым целым, то можно объединить эти объекты с помощью механизма группировки. Для этого нужно выделить нужные объекты и нажать сочетание клавиш Ctrl+G. Другой способ – выполнить команду меню Edit -> Grouping -> Group (Правка -> Группирование -> Сгруппировать).
После выполнения этой операции совокупность сгруппированных объектов с точки зрения редактирования становится одним целым. Она выделяется щелчком кнопки мыши на любом из входящих в нее элементов. Действие команды редактирования применяется сразу ко всем входящим в группу объектам.
Чтобы разгруппировать объект, можно выполнить
Если нужно поработать с одним из объектов, входящих в состав группы, не разгруппировывая их, то в этом случае необходимо использовать команду Edit -> Grouping -> Suspend Groups (Правка -> Группирование -> Временно разгруппировать). Соответствующее сочетание клавиш – Alt+G. Можно также нажать кнопку
расположенную на панели инструментов Standard (Стандартная). При разгруппировании все действия по редактированию конкретного объекта влияют только на него, но он тем не менее остается в составе группы.
Команда основного меню программы Edit -> Grouping -> Autogroup (Правка -> Группирование -> Автогруппирование) приводит к автоматической группировке элементов составных объектов (например, сегментов полилиний) при их создании.
Объектная привязка
Перед тем как начать рассмотрение команд редактирования, обратите внимание на абсолютно необходимый для квалифицированной работы инструмент – объектную привязку. Его назначение – привязка характеристических точек перемещаемого объекта к характеристическим точкам уже существующих объектов. Активизируется этот инструмент щелчком на кнопке Element Snap (Объектная привязка)
расположенной на панели инструментов Standard (Стандартная), а также выполнением команды Options -> Element Snap (Параметры -> Объектная привязка) или нажатием клавиши E.
Совет
Рекомендую использовать последний метод, поскольку с его помощью вы можете включать и отключать объектную привязку прямо в процессе выполнения операции.
После активизации этого метода каждая характеристическая точка выделенного объекта помечается специальным маркером, имеющим вид квадрата. При попадании маркированной точки на характеристическую точку другого объекта или его границу, точку пересечения объектов, направляющую и т. п. маркер изменяет свой вид: увеличивается его размер и толщина контура. Кроме того, при приближении маркированной точки к какому-либо объекту на расстояние, не большее, чем размер маркера, маркированный объект притягивается своей ближайшей маркированной точкой к границе, узлу, направляющей и т. п. Это дает возможность быстро и точно привязать объекты друг к другу необходимым образом.
Пример выполнения операции редактирования с использованием метода объектной привязки приведен при рассмотрении операции перетаскивания.
Методы редактирования объектов
Под редактированием объекта будем понимать изменение его размеров, формы и расположения относительно других объектов.
Рассмотрим несколько основных методов редактирования двумерных объектов.
К методам редактирования объекта без изменения его формы относятся перемещение, поворот, копирование, зеркальное отображение и размножение.
Команды для выполнения этих операций собраны в меню Edit -> Move (Правка -> Перемещение):
• Drag (Перетаскивание) – сочетание клавиш Ctrl+D;
• Rotate (Поворот) – Ctrl+E;
• Mirror (Зеркальное отображение) – Ctrl+M;
• Elevate (Изменить
возвышение) – Ctrl+9;• Drag a Copy (Перемещение копии) – Ctrl+Shift+D;
• Rotate a Copy (Поворот копии) – Ctrl+Shift+E;
• Mirror a Copy (Зеркальное отображение копии) – Ctrl+Shift+M;
• Drag Multiple Copy (Размножение);
• Rotate Multiple Copy (Размножение поворотом);
• Multiply (Тиражирование) – Ctrl+U.
Первые четыре команды применяются к выделенным объектам, следующие три – к автоматически создаваемым копиям объектов, а последние повторяют операцию до тех пор, пока пользователь не отменит ее.
Для перетаскивания объекта выполните следующие действия.
1. Выделите объект с помощью любого способа выделения.
2. Выполните из главного меню ArchiCAD команду Edit -> MoveDrag (Редактор -> Переместить -> Перетащить) или нажмите комбинацию клавиш Ctrl+D.
3. Укажите начальную и конечную точки направления перемещения двумя последовательными щелчками кнопки мыши в любых точках рабочего поля. Объект будет перемещен в соответствии с определенным направлением (рис. 3.56).

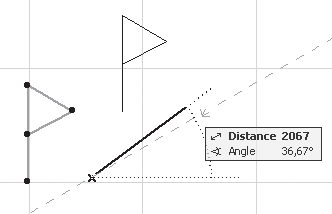

Рис. 3.56. Перетаскивание объекта
Примечание
Если в процессе выполнения операции после указания начальной точки нажать клавишу Ctrl, то будет выполняться операция копирования объекта.
Теперь, когда известен принцип выполнения операции перетаскивания, рассмотрим простой пример, иллюстрирующий использование объектной привязки и направляющих при перемещении объектов.
Используя необходимые инструменты, постройте расположенные рядом окружность и линию (рис. 3.57, а). Необходимо переместить линию так, чтобы она исходила из центра окружности. Задача осложняется тем, что центр окружности невидим.
Решим поставленную задачу следующим образом.
1. Активизируйте режим объектной привязки.
2. Выделите перемещаемую линию любым способом.
3. Выполните команду перетаскивания главного меню Edit -> Move -> Drag (Редактор -> Переместить -> Перетащить).
4. Щелкните кнопкой мыши на линии и переместите указатель к окружности так, чтобы он принял форму
5. Задержите указатель мыши в этом положении до тех пор, пока на окружности не появится пунктирная направляющая оранжевого цвета (рис. 3.57, б). Центр окружности будет помечен крестиком.

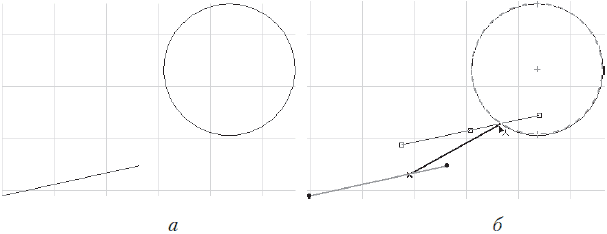

Рис. 3.57. Определение центра окружности с использованием направляющей
6. Продолжайте перемещение линии таким образом, чтобы ее конец попал в центр окружности. Когда это произойдет, маркер, находящийся на этом конце линии, увеличится в размерах, а указатель мыши примет форму
(рис. 3.58, а). Это означает, что произошла точная привязка конца линии к центру окружности.
7. Щелкните кнопкой мыши. Задача решена (рис. 3.58, б).

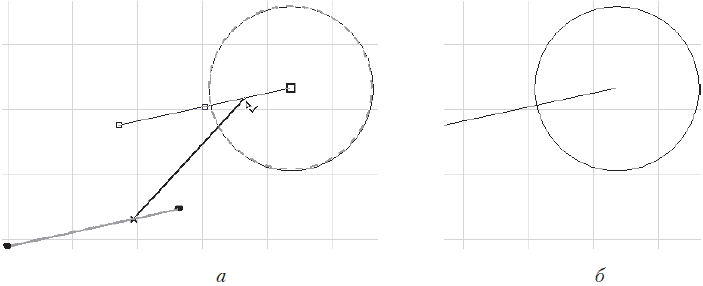

Рис. 3.58. Использование объектной привязки
Примечание
Использование направляющих не является обязательным при выполнении операций с активной объектной привязкой. Построение произойдет и без визуальной пометки центра окружности.
