2. Введите имя Стены и нажмите кнопку OK – в списке слоев появится новый слой.

3. Повторите пункты 1-2, введя имена Балки и Сетка, – список слоев создан (рис. 7.2).

Теперь создадим комбинации слоев. Первая комбинация – для работы со стенами. Для ее создания понадобится выполнить следующие действия.

1. Для выключения видимости балок нажмите кнопку

слоя Балки – данный значок заменится изображением

2. Нажмите кнопку

слоя Сетка – значок изменится и примет вид

Теперь слой Сетка заблокирован, то есть объекты, расположенные на нем, недоступны для изменения.

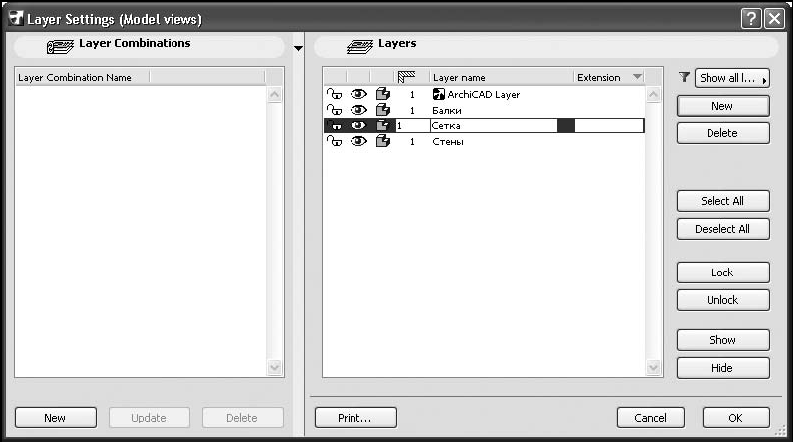

Рис. 7.2. Создание списка слоев

Таким образом, выполнено первое условие, касающееся работы со стенами: слой Стены видим и доступен для редактирования, слой Балки невидим, слой Сетка видим, но недоступен. Сохраним данную комбинацию под именем Стены.

Для этого следует нажать кнопку New (Создать), расположенную в левом нижнем углу области Layer Combinations (Комбинации слоев), – откроется окно, в котором следует ввести имя Стены и нажать кнопку OK. Комбинация слоев для работы со стенами создана (рис. 7.3).

Чтобы настроить слои, необходимо выполнить следующие действия.

1. Включите видимость слоя Балки и отключите видимость слоя Стены – таким образом подготовлена комбинация слоев для построения балок.

2. Создайте эту комбинацию, назвав ее Балки.

3. Создайте комбинацию слоев Просмотр, включив видимость слоев Стены и Балки, заблокировав их и отключив видимость слоя Сетка.

4. Создайте комбинацию слоев Сетка, отключив видимость слоев Балки и Стены, разблокировав слой Сетка и включив его видимость. Слои и комбинации слоев настроены (рис. 7.4).

5. Проверьте правильность работы созданной структуры, пощелкав кнопкой мыши на элементах списка комбинаций слоев. При выделении комбинации в списке слоев изменятся соответствующие установки атрибутов списка Layers (Слои). Если вы заметили ошибку, то установите необходимые значения атрибутов слоев и нажмите ставшую доступной кнопку Update (Изменить). При выделении слоев можно видеть, как изменяются атрибуты списка комбинаций слоев.

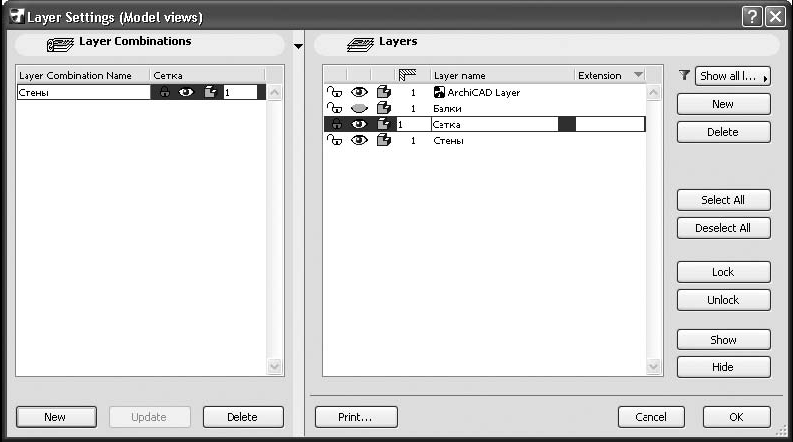

Рис. 7.3. Создание комбинации слоев

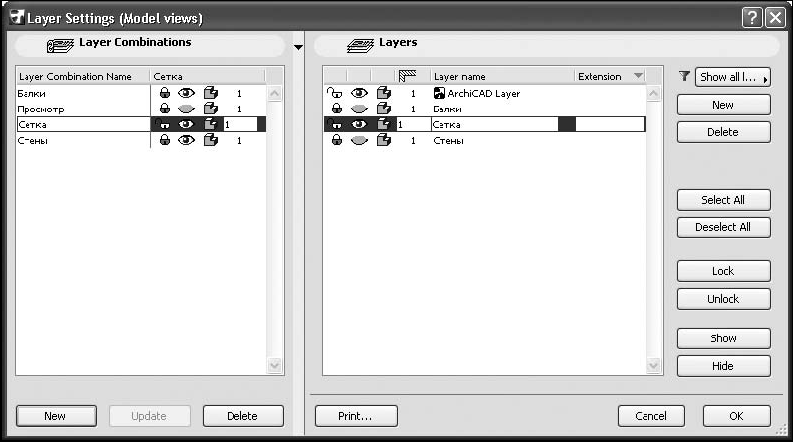

Рис. 7.4. Результат создания комбинаций слоев

6. Закройте окно установки параметров слоев, нажав кнопку OK, – откроется окно с предупреждением: By deleting layers you lose all plan elements assigned to those layers. This operation is NOT UNDOABLE (Удаляя слои, вы потеряете все объекты, связанные с этими слоями. Эта операция НЕОБРАТИМА). Вспомним, что мы удалили все имевшиеся в проекте слои и их комбинации, прежде, чем создавать собственные. На самом деле удаленные слои были лишь помечены для удаления и стали невидимы.

7. Нажмите кнопку Delete anyway (Удалить) окна предупреждения – помеченные слои реально удалятся, а новые будут созданы.

Таким образом, завершена основная часть работы – настройка слоев. Перейдем к непосредственной работе с использованием слоев.

Сначала создадим структурную сетку осей. Это еще один элемент точных построений, о котором упоминалось в главе 3. Прежде всего, нужно настроить ее параметры, выполнив следующие действия.

1. Выполните команду Design Structural Greed (Конструирование Структурная сетка). Откроется окно Structural Greed (Структурная сетка) (рис. 7.5), в левом нижнем углу которого появилась кнопка Structural Greed (Структурная сетка), так как ArchiCAD при активизации окна настройки параметров структурной сетки восстановил удаленный нами соответствующий слой. Однако у нас есть свой слой для сетки.

2. Нажмите кнопку Structural Greed (Структурная сетка) – откроется список слоев, из которого следует выбрать слой Сетка. Теперь создаваемая сетка будет размещена на предназначенном для нее слое.

3. Перейдите на вкладку Attributes and Elements (Элементы и атрибуты).

4. Установите систему нумерации осей структурной сетки, выбрав A, B, C из открывающегося списка Horisontal Axis (Горизонтальные оси) и 1, 2, 3 из открывающегося списка Vertical Axis (Вертикальные оси).

5. Нажмите кнопку Options (Дополнительно).

6. В области Range (Порядок) установите направление отсчета сетки up (Вверх) для горизонтальных осей и right (Вправо) для вертикальных.

7. Закройте окно, нажав кнопку OK.

8. Перейдите на вкладку Form and Size (Форма и размеры).

9. В разделах Horizontal Grid Lines (Горизонтальные линии сетки) и Vertical Grid Lines (Вертикальные линии сетки) установите расстояния между осями A – B, B – C, 1-2 и 2-3, равные 6000.

10. Удалите остальные элементы этих разделов, выделяя их щелчком кнопкой мыши и нажимая после этого кнопку Delete (Удалить), расположенную под разделами.

11. Нажмите кнопку OK – параметры сетки настроены.

12. Переместите указатель мыши, установленный на пересечении нижней и левой осей сетки, в точку начала координат проекта, помеченную на плане этажа косым крестиком, и щелкните кнопкой мыши. Структурная сетка будет установлена.

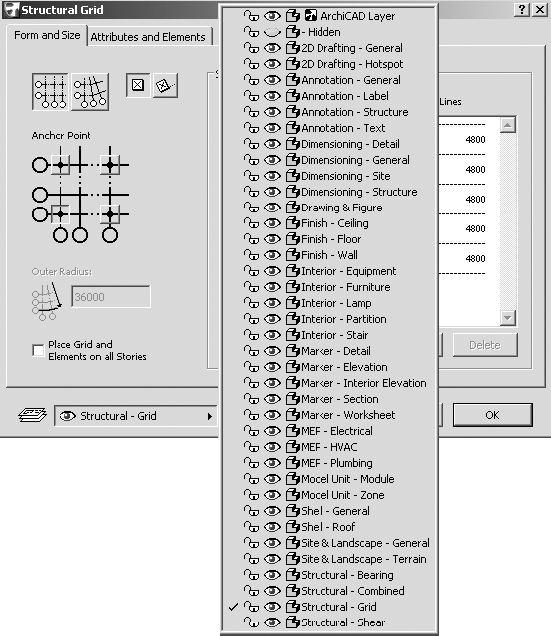

Рис. 7.5. Окно Structural Grid (Структурная сетка)

Теперь построим объекты, для чего нужно выполнить следующие действия.

1. Нажмите кнопку

информационной панели – откроется окно установки параметров слоев.

2. Активизируйте комбинацию слоев Стены.

3. Щелкните кнопкой мыши на слое Стены – это сделает слой стены активным.

4. Закройте окно, нажав кнопку OK.

Обратите внимание, что на кнопке активизации слоев информационной панели появилась надпись Стены. Это означает, что строящиеся объекты будут помещены на активный слой, – в данном случае на слой Стены.

ПРИМЕЧАНИЕ

Если к моменту вызова меню слоев в проекте имеются выделенные объекты, то они будут перенесены на выбранный из списка слой.

5. Активируйте инструмент построения стен.

6. Постройте замкнутый контур стен в виде треугольника (рис. 7.6).

Рис. 7.6. Построение стен

7. Теперь активируйте комбинацию слоев Балки. Построенные стены исчезли, так как слой Стены в комбинации слоев Балки невидим. Это можно увидеть на кнопке активизации слоев.

8. Активируйте инструмент построения балок – надпись на кнопке активизации слоев изменилась на Missing (Отсутствует). Это означает, что инструмент построения балок не связан ни с одним слоем построения.
