ArchiCAD. Начали!

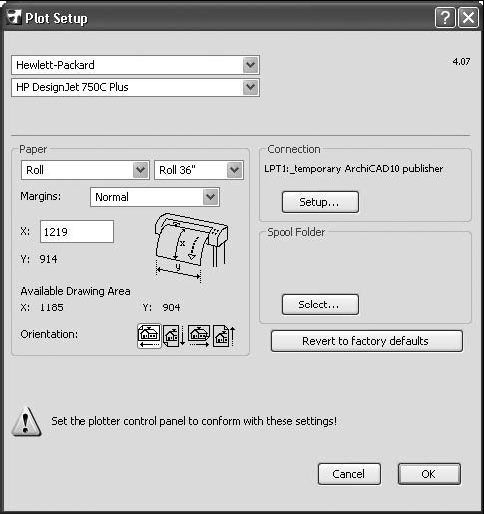

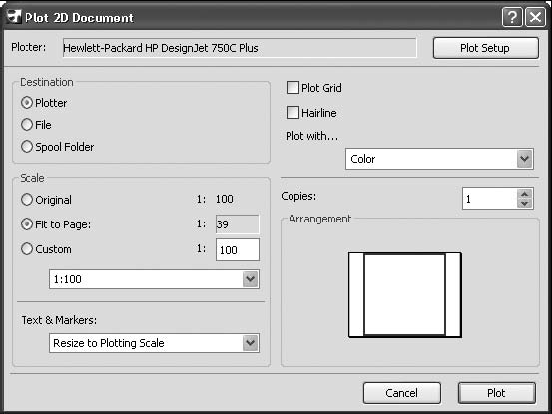

Выбрать носитель и расположение на нем выводимого изображения можно с помощью элементов управления, расположенных в области Paper (Бумага). Эти параметры позволяют выбирать поля и формат носителя бумаги. Изменять их обычно не нужно, и выбираемые значения не должны противоречить настройкам, выполненным с помощью панели управления плоттера. Кнопка Revert to factory defaults (Восстановить заводские установки) отменяет внесенные в настройки параметров изменения и возвращает заводские установки.

Вывод на принтер

С помощью команды File Print (Файл Печать) или комбинации клавиш Ctrl+P открывается окно настройки параметров распечатки документа (рис. 10.3).

Рис. 10.3. Окно настройки параметров печати

В данном окне расположены элементы управления печатью. Смысл их достаточно понятен и при необходимости может быть уточнен в справочной системе программы. Упомянем только некоторые из них:

флажок Black and White (Черно-белая печать) – позволяет печатать цветные элементы следующим образом:

все цветные линии будут черными, все белые – белыми;

все цветные линии штриховки будут черными, все белые линии – белыми, заливка будет отпечатана серым цветом;

связанные виды, зоны и рисунки будут распечатаны в градациях серого цвета;

флажок Dithering (Размывание) – уменьшает количество выводимых цветов при печати полноцветных изображений;

флажок Header / Footer (Заголовок / Подпись) – печать заголовка (подписи) выводимого изображения.

Содержание информации, выводимой в заголовке или подписи изображения, определяется установкой параметров окна Header / Footer (Заголовок / Подпись) (рис. 10.4), которое открывается нажатием в окне настройки параметров распечатки документа кнопки Settings (Настройки), которая становится доступной при установке флажка Header / Footer (Заголовок / Подпись).

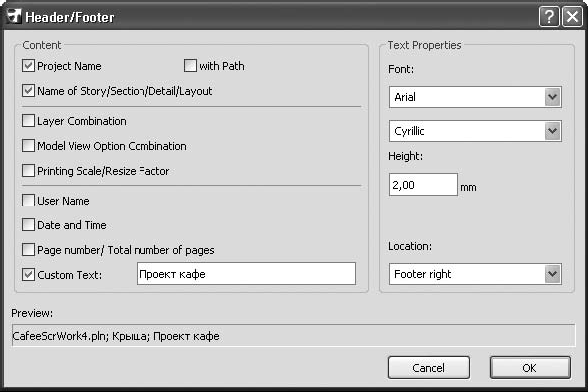

Рис. 10.4. Окно Header / Footer (Заголовок / Подпись)

Содержимое строки, выводимой в качестве заголовка или подрисуночной подписи, определяется элементами управления области Content (Содержимое). Их назначение достаточно очевидно из названий, поэтому не будем на этом останавливаться подробно. Пользователь может самостоятельно изучить эту информацию в справочной системе программы.

Настройка принтера

Окно настройки параметров страницы (рис. 10.5) можно вызвать одним из следующих способов:

нажать кнопку Page Setup (Настройки страницы) окна настройки параметров печати документа;

выполнить команду File Page Setup (Файл Настройки страницы);

нажать комбинацию клавиш Ctrl+Shift+P.

Рис. 10.5. Окно настройки параметров страницы

В данном окне расположен стандартный набор элементов управления печатью. Сделав свои назначения, нажмите кнопку OК и выполните печать на указанном принтере.

Оформление документации

Концепция подготовки документации в ArchiCAD базируется на понятии Layout Book (Книга чертежей). Под этим термином понимается совокупность листов чертежа (Layout), на которых пользователь может размещать виды проекта. Лист чертежа связан с шаблоном (Master) – объектом, определяющим параметры листа. Шаблон может включать графические и текстовые объекты, которые будут отображаться на всех листах, связанных с этим шаблоном. Листы чертежей можно группировать в подмножества (Subset), аналогичные папкам, то есть создавать собственную структуру проектной документации.

Используя эти абстрактные понятия, можно создать разнообразные схемы оформления чертежной документации. Мы ограничимся оформлением чертежей в соответствии с российскими стандартами, для чего придадим абстрактным понятиям необходимую конкретику.

Под книгой чертежей будем понимать совокупность графической документации проекта. Каждый чертеж разместим на листе соответствующего формата. В соответствии с принятым решением составим следующий план оформления документации.

1. Создание и настройка книги чертежей.

2. Создание и настройка шаблонов листов чертежей (форматов).

3. Формирование документации (размещение видов на соответствующих форматных листах).

4. Вывод документации.

Создание и настройка книги чертежей

В главе 2 упоминалось о том, что палитра Navigator (Навигатор) позволяет просматривать структуру проекта с помощью вариантов просмотра – карт. Для создания и просмотра иерархической структуры документации проекта предназначена карта Layout Book (Книга чертежей), для активации которой необходимо нажать кнопку

расположенную на панели инструментов навигатора, – на панели навигатора появится структура чертежей документации.

Структура чертежей начинается с корневой папки, которой является книга чертежей, носящая наименование, совпадающее с названием проекта. Дальнейшее расположение элементов структуры зависит от ее типа, который выбирается с помощью кнопки, расположенной под панелью навигатора.

Существует два следующих типа расположения элементов структуры.

Tree by subset (По подмножествам) – при выборе этого типа отображается создаваемая пользователем структура папок, в которые помещаются листы чертежей, в свою очередь являющиеся папками для размещенных на них видов (рис. 10.6, а). Последняя папка структуры – Masters (Шаблоны) содержит листы шаблонов чертежей.

Tree by master (По шаблонам) – основу структуры составляют листы шаблонов, которые являются папками для связанных с ними листов чертежей (рис. 10.6, б).

а

б

Рис. 10.6. Варианты структуры книги чертежей

Для работы с создаваемой или имеющейся структурой используется контекстное меню, вызываемое щелчком правой кнопкой мыши на элементе структуры. Однако можно использовать следующие кнопки, расположенные под рабочим полем структуры чертежей:

Settings (Параметры) – вызывает окно настройки параметров выбранного элемента структуры;
