Силовая установка - 6-цилиндровый рядный бензиновый двигатель воздушного охлаждения «Континентал» AOS-895-3 рабочим объемом 14,68 л и мощностью 500 л.с. 2 февраля 1956 г. была принята на вооружение модификация М42А1, отличавшаяся двигателем AOSI-895-5 с непосредственным впрыском топлива. Мощность силовой установки осталась прежней, но расход топлива существенно уменьшился, что обусловило возрастание запаса хода (по шоссе) примерно на 20%. Впоследствии двигатели AOSI-895-5 устанавливались в ходе ремонтов и на самоходках ранних выпусков. В результате большинство М42 было доведено до уровня М42А1.
В отделении управления слева находится рабочее место механика-водителя, а справа - командира, выполняющего также функции радиста. Обзор обеспечивали перископы М13, а для вождения в ночное время применялся перископ М19 с активным (т.е., требующим подсветки
Радиооборудование М42 состоит из коротковолновой радиостанции AN/VRC-7, -8, -9 или -10, предназначенной для связи с другими машинами, а также приемника AN/GRR-5, предназначенного для контроля радиообмена в воздухе. Также имеется танковое переговорное устройство AN/VIC-1.
Отделение управления М42 подверглось существенной переделке по сравнению с базовым танком М41. Лобовой бронелист установлен под меньшим углом наклона к вертикали, в нем сделан большой прямоугольный люк, предназначавшийся, главным образом, для загрузки боекомплекта. В крыше отделения управления имеются два овальных люка для механика-водителя и командира.

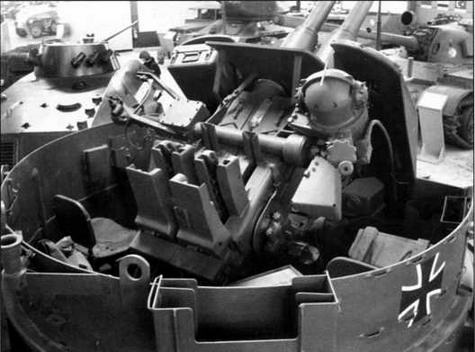

Главное вооружение ЗСУ - две 40-мм автоматические пушки М2А1 (длина ствола 60 калибров), установленные в люльках М4Е1 в бронированной, открытой сверху вращающейся башне. Привод вращения башни - электрогидравлический М16А1Е1, обеспечивающий поворот на 360° за 9 с (резервный ручной привод - за 10,5 с). Угол вертикальной наводки - от -5° до +85°.
Первоначально пушки М2А1 оборудовались классическими конусообразными пламегасителями, позже начали применять т.н. «трехпалые» (в двух вариантах - с усилением и без). Скорострельность орудия составляла 120 выстр./мин, однако охлаждение стволов было воздушным, поэтому после 100 выстрелов предписывалось сделать перерыв в ведении огня. Существовала также возможность замены перегретых стволов запасными, перевозимыми на ЗСУ (на надгусеничных полках) - такая операция занимала около 3 минут для одного ствола. Живучесть стволов колебалась от 4000 до 16000 выстрелов - в зависимости от интенсивности ведения огня. Горизонтальная дальность стрельбы составляла 9500 м, досягаемость по высоте - 5000 м.

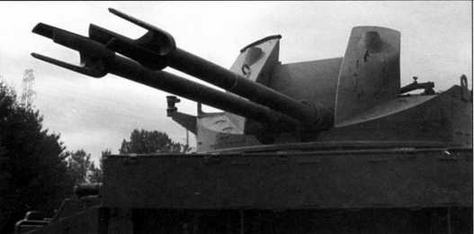

Главное вооружение «Дасгера» - две 40-мм автоматические пушки М2А1. На нижнем фото хорошо видны «трехпалые» пламегасители

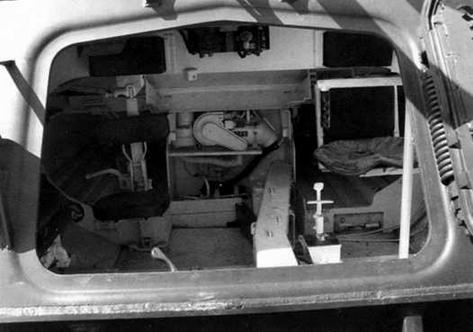

Отделение управления

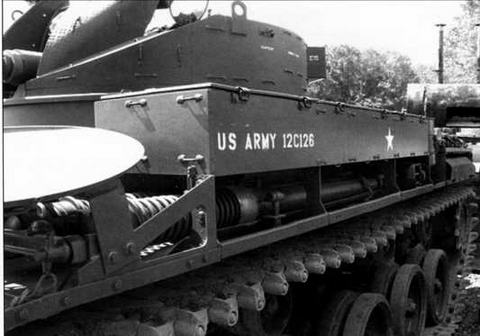

Запасные стволы на левой надгусенечной полке
Прицельное оборудование ЗСУ М42 было достаточно простым. В его состав входил прибор управления огнем М38, в который командир расчета посредством верньеров вводил примерную скорость цели, а также её угол пикирования либо кабрирования. Далее наводчик осуществлял горизонтальную наводку, разворачивая башню, пока цель не оказывалась в поле зрения коллиматорного прицела М24С. Далее прибор М38 автоматически вычислял поправку. Огонь велся наводчиком посредством электроспуска с педалью.
Боекомплект пушек состоял из снарядов следующих типов:
– М81 и М81А1 АР-Т - бронебойные трассирующие, применяемые для поражения легкобронированных объектов, полевых укрытий, а также воздушных целей (масса снаряда 2,08 кг, начальная скорость 872 м/с);
– М91 ТР-Т - учебный трассирующий, с баллистикой, приближенной к М81;
– М25 - холостой;
– Мк 2 HET-SD и Мк 2 HEIT-SD - соответственно, осколочно-фугасный и осколочно-фугасно-зажигательный, с трассером и устройством самоликвидации, срабатывающим после выгорания трассирующего заряда (через 7-12 с). Такие снаряды применялись для стрельбы по воздушным целям, а также живой силе противника и небронированным машинам. Масса снарядов обоих типов составляла 2,15 кг, начальная скорость - 880 м/с.
Боепитание осуществлялось из четырехснарядных обойм. Боекомплект ЗСУ состоял из 480 снарядов.
Вспомогательное вооружение М42
состояло из 7,62-мм пулемета М1919АЗ/А4 (позже иногда заменяемого на М60), устанавливавшегося на вертлюге на боковой либо задней стенке башни. Боекомплект пулемета - 1750 патронов.Расчет зенитки, размещаемый в башне, состоял из четырех человек: командир расчета находился спереди слева, наводчик - спереди справа, два заряжающих - за орудиями.
Служба и боевое применение
Поставки М42 в строевые части начались в 1953 г., однако до подписания перемирия в Корее попасть на фронт они не успели. Достаточно быстро новые зенитки вытеснили устаревшие системы из дивизионной ПВО, заменив не только старые ЗСУ М16 и М19, но и буксируемые орудия. В состав каждой танковой или механизированной дивизии включался зенитный дивизион (согласно американской терминологии - батальон) ЗСУ - ADA ASWP (Air Defense Artillery Automatic Weapons, Self Propelled - т.е., «зенитная артиллерия, автоматическое самоходное оружие»). Дивизион состоял из управления, штабной батареи и четырех огневых батарей. Каждая батарея включала два огневых взвода по четыре секции (в каждой - 2 ЗСУ). Таким образом, взвод насчитывал 8 ЗСУ, батарея - 16, а дивизион - 64. Следует отметить, что в строевых частях экипаж М42 часто сокращали с 6 до 5 человек, совмещая функции командира машины и командира расчета. Полные экипажи, как правило, имели машины командиров взводов и секций.
Согласно наставлениям, приоритетной задачей для частей, вооруженных М42, являлась противовоздушная оборона, однако в случае отсутствия угрозы с воздуха допускалось их применение для поражения наземных целей. Ввиду слабого бронирования и большой высоты установки прямо запрещалось использование М42 в качестве танков, а действовать на поле боя они должны были, укрываясь за складками местности. В амфибийных операциях, а также при форсировании водных преград, батареи М42 должны были находиться в первом эшелоне, обеспечивая после высадки (переправы) ПВО плацдарма.
Хотя ЗСУ М42 не могла десантироваться парашютным способом, дивизион таких зениток вошел и в штат воздушно-десантной дивизии. Предполагалась доставка ЗСУ тяжелыми транспортными самолетами на захваченный первым броском десанта аэродром.

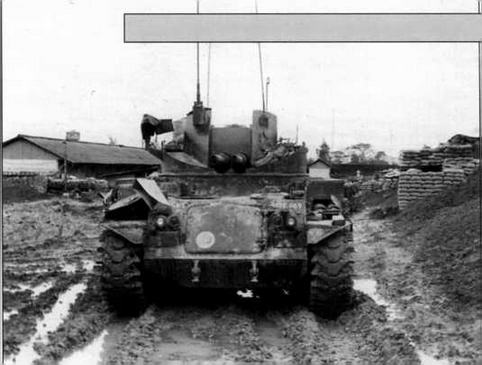

«Дастер» во Вьетнаме, февраль 1968 г.
Экипаж «Дастера», Вьетнам
Уже в конце 50-х гг. было очевидно, что М42, по вооружению и системе управления огнем остающаяся на уровне Второй мировой войны, не отвечает требованиям времени и не может эффективно бороться с реактивными самолетами. Первоначально для их замены создавалась ЗСУ «Сперри Виджилент» с 37-мм шестиствольной револьверной пушкой, но вскоре приоритет сместился в область ракетных средств ПВО. Однако ЗРК «Маулер» признали чересчур сложным и дорогим, на вооружение так и не приняв. В конечном итоге на смену М42 пришел «дуэт» из достаточно простых средство: 20-мм шестиствольной ЗСУ М163 «Вулкан» и ЗРК «Чапарэл» (использующего УР «Сайдвиндер»). Хотя они начали поступать на вооружение в 1968 г., уже в 1963 г. последние М42 были сняты с вооружения регулярной армии, а задачи войсковой ПВО временно возложили на ЗРК средней дальности «Хок». Единственное исключение составили 3-я и 4-я батареи 4-го дивизиона 517-го артполка, дислоцировавшиеся в Зоне Панамского канала - в них М42 служили до 1970 г., поскольку правительство Панамы не дало согласия на развертывание в этом районе ЗРК «Хок».
Уже в 1966 г. ЗСУ М42А1 вновь вернули в регулярную армию - начиналась война во Вьетнаме. Американское командование решило, что от самоходных зениток на этом ТВД будет гораздо больше пользы, чем от ЗРК - ведь противник не располагал мощной авиацией, а вот ЗСУ с их 40-мм скорострельными автоматами вполне могли пригодиться и для обстрела наземных целей. Во Вьетнаме М42А1 окрестили «Дастером». Это слово, означающее в буквальном переводе «пыльник, тряпка для уборки были», применительно к зенитке скорее следует переводить как «поднимающий пыль». И действительно - при стрельбе по наземным целям, когда стволы пушек были практически параллельны земле, ЗСУ часто оказывалась укутанной облаком пыли.
