Арсенал-Коллекция 2014 № 09 (27)

Я также полагаю, что такие же изменения следует внести и в котел миноноски «А», для чего ее испытания следует приостановить».[* Отметим, что эти котлы, которые в дальнейшем использовались на 34-метровых миноносцах, в итоге были изменены, диаметр трубок увеличен, горизонтальной части придан наклон, радиус кривизны колен увеличен, и паросборники сделаны цилиндрическими. Но это уже другая история.]

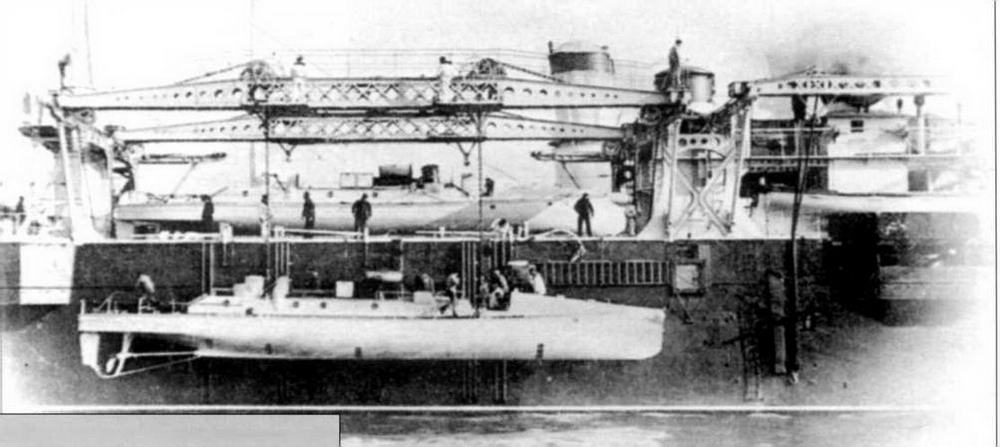

Спуск на воду с «Фудра» миноноски «В»

Основные ТТХ миноноски «С»

Водоизмещение (официальные испытания)

13,462 т

Длина между перпендикулярами

18,288 м

Максимальная ширина (над ВЛ)

2,819 м

Глубина трюма

1,600 м

Осадка:

кормой

0,679 м

на миделе

0,629 м

носом

0,578 м

Площадь подводной части мидель-шпангоута

1,15 м

Скорость на испытаниях 20 сентября 1894 г.

20,566 уз

Мощность

245,53 л.с. (?)

Частота вращения

590,9 об/мин

Начальная метацентрическая высота

0,516 м

В записке от 4 января 1895 г. фирма «Шнейдер» привела несколько соображений по поводу аварий и предложила флоту продолжить испытания миноносок, предложив позднее привести дополнительные объяснения.

Эти объяснения были даны устно инженерами «Крезо» и «Дю Тампль». Они заявили, что поломки были вызваны дефектами трубок и неопытностью кочегаров, и указали, что на испытаниях миноноски «А» никаких проблем не возникло.

После некоторого промедления флот согласился продолжить испытания с так и не переделанными котлами, сделав следующие оговорки:

«Если котлы будут приняты, но за гарантийный срок с учетом задержки на них произойдут поломки, аналогичные тем, что случились в Шалоне, они будут полностью и бесплатно заменены...

Учитывая это условие, особенно важно за время, соответствующее задержке в четыре месяца устраивать не реже раза в месяц выходы миноносок «А» и «В», в которых будут максимально точно воспроизводиться условия, при которых случились поломки...»

Испытания продлились до июля 1895 года без новых происшествий. Испытание на максимальную скорость в полном грузу прошло 16 июля, была достигнута скорость 17,5 уз. Официальное испытание прошло 27 июля.

Еще одна проблема возникла с административным статусом этих кораблей. 16 августа Кораблестроительный департамент сообщил морскому префекту Тулона:

«Вы запросили, на какой службе лежит ответственность за техобслуживание и хранение миноносок «А» и «В» во время их нахождения на «Фудре».

Имею честь сообщить вам, что эти миноноски являются неотъемлемой частью вооружения «Фудра», и пока он не принят флотом, будут, как и остальное вооружение, считаться хранящимися «в запасе». Следовательно, они должны быть переданы кораблестроительному департаменту, который и будет принимать меры по обеспечению сохранности корпусов и оборудования».

Отметим, что сам «Фудр» вошел в строй в октябре 1897 года.

Миноноска «С»

В то же время, когда принималось решение о заказе миноносок «А» и «В» у Шнейдера, обратило на себя внимание предложение инженера Генри Чапмана построить для французского флота миноносец по типу применяемых английским флотом, но с алюминиевым корпусом. Постройкой занялась фирма «Ярроу»; контракт на сумму 106 000 франков был заключен 16 августа 1893 г.

Толщина обшивки миноносца «С» составляла 2,5 мм в центральной части и 1,75 мм в оконечностях. Что до палубы, то она набиралась из пяти поясов, и имела толщину от 4 до 2,25 мм. Как и прочие английские миноносцы, он был вооружен установленным в корме торпедным аппаратом на вращающемся основании. КМУ была также разработана фирмой «Ярроу», но основные проблемы возникли не с ней, а с корпусом. Действительно, этот металл в морской воде очень сильно коррозировал, что в то время было мало известно и никак не могло контролироваться. Кроме того, в отличие от других миноносок, точки подвеса которых находились на расстоянии 7,00 м, у этой расстояние составило 7,94 м, что потребовало переделки, осуществленной в 1895 году.

Первая серия испытаний началась 20 сентября 1894 г. На них была развита скорость чуть меньше 21 узла - весьма примечательная для корабля столь малого размера. 31 октября миноносец был доставлен в Шербур транспортом «Корморан».

В июле 1895 г. фирма «Шнейдер» настойчиво попросила министра разрешить инженеру фирмы изучить корпус миноноски, который, по сообщениям порта Шербура, уже заметно пострадал. Эта записка, сопровождаемая схемами, была разослана по всем арсеналам 19 августа со следующим комментарием: «Показаны сложности, возникающие с использованием малых алюминиевых кораблей; также описаны меры, предпринятые в Шербуре для исправления положения, и текущее состояние этой, еще не решенной, проблемы».

В октябре записка была дополнена инженером Зигелем:

«Когда записка от 26 июля 1895 г. была разослана, миноноска еще не имела сквозной коррозии, но мы, тем не менее, могли отметить общее плохое состояние обшивки и сформулировать несколько предосторожностей, которые следует предпринять в будущем для сохранения миноносца.

1. Действие морской воды столь же вредно, как и влажного воздуха, или еще вреднее.

2. Коррозионное действие сурика в присутствии влажности можно считать доказанным, но серая цинковая краска ничуть не лучше. Что до желтой краски, состав которой нам не известен и которой окрашены вертикальные поверхности внутри, то она вполне безвредна, и металл под ней остается нетронутым.

3. Растительные жиры обеспечивают хорошую защиту поверхности; в машинном отделении на обшивке, изнутри ничем не покрашенной, нет никаких следов коррозии.

4. Влияние гальванических процессов очень опасно; особо отмечаем следующий случай: маленькие ручные насосы для осушения трюма имеют шток поршня из двух частей. Съемная часть, которая, когда насос не используется, хранится в цилиндре насоса - алюминиевая, несъемная - бронзовая. За несколько месяцев алюминиевые штоки оказались изъедены настолько, что стали непригодны.
