Некоторые решения для Ju 290 отрабатывались на прототипах Ju 90V7 (WNr. 4919; D-APFH; первый полет 6 сентября 1941 г.) и Ju 90V8 (WNr. 4920; D-AQJA; 28 марта 1942 г.), переоборудованных из Ju 90В-1 и Ju 90Z-3 соответственно. Первый из них получил дополнительную фюзеляжную секцию длиной 2 м, вставленную за крылом. Общая длина фюзеляжа увеличилась с 26,5 до 28,7 м, что позволило улучшить курсовую устойчивость машины и восстановить центровку, нарушенную вследствие установки более мощных и тяжелых двигателей. Одновременно была усилена центропланная секция крыла. Ju 90V8, рассматривавшийся как прототип разведывательной модификации, помимо удлиненного фюзеляжа получил ещё и подфюзеляжную гондолу. В ней смонтировали 20-мм пушку MG 151/20, стреляющую вперед, и 13,2-мм пулемет MG 131, стреляющий назад. Ещё одну такую же пушку установили в верхней башне с гидроприводом, а третью — в хвостовой установке. Наконец, в боковых окнах предусмотрели установку пары пулеметов MG 131.
16 июля 1942 г. впервые поднялся в воздух опытный образец Ju 290V1 с моторами BMW 801А, выполненный в транспортной конфигурации — с подфюзеляжной грузовой рампой, снабженной гидроприводом (т.н. «трапоклаппе»).

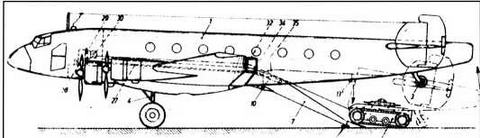

Схема

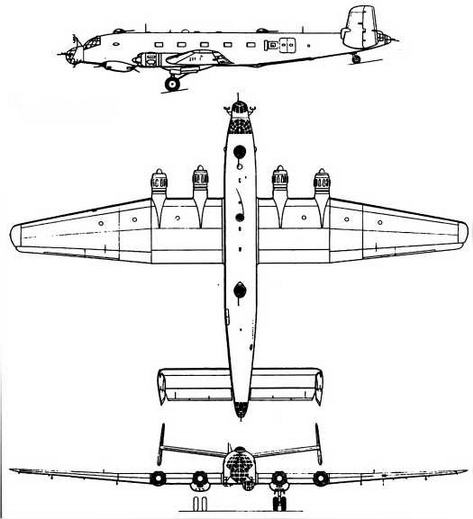

Ju 290А-7

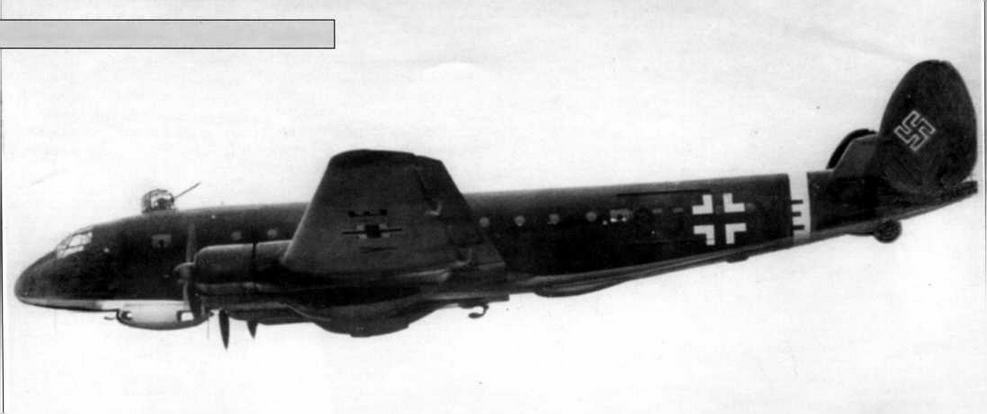

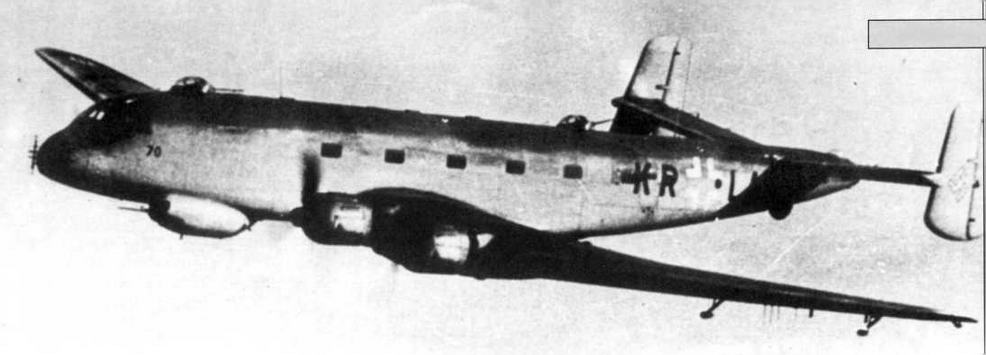

Дальний разведчик Ju 290 в полете
Эта машина также не строилась «с нуля», а была переделана из Ju 90В-1 и имела промежуточное обозначение Ju 90V11. Самолет получил крыло увеличенного размаха (с 35,6 до 42 м) и площади (с 183,8 до 203,5 кв. м), а характерные округлые шайбы вертикального оперения получили трапециевидную форму. Прототипы Ju 90V7 и Ju 90V8 также получили новые обозначения — Ju 290V3 и Ju 290V2 и новые заводские номера (WNr. 110152 и WNr. 110151 соответственно). Чтобы ещё более запутать работу будущих исследователей, эти два прототипа параллельно проходили и под обозначением предсерийных машин Ju 290А-0.
В октябре 1942 г. начался выпуск серийных машин. Первая модификация Ju 290А-1 представляла собой военно-транспортный самолет с «трапоклаппе» длиной 4,93 м и шириной 2,34 м. Двигатели BMW 801L (1560 л.с.). Вооружение изначально отсутствовало, но в частях Ju 290А-1 вооружались двумя 7,92-мм пулеметами MG 15, стрелявшими через боковые окна. Построено шесть самолетов (WNr. 110153, 110154, 110156-110159), ещё один планер (WNr. 110155) остался недостроенным и использовался для статических испытаний. Первая серийная машина получила также «опытное» обозначение Ju 290V4, а три последние впоследствии переоборудовали в морские разведчики Ju 290А-2. Такие самолеты отличались дополнительными топливными баками в фюзеляже и расширенным составом оборудования. В частности, они получили радиовысотомер FuG 101 с антеннами под крылом и РЛС обнаружения морских целей FuG 200 «Хоэнвиль» (её антенны располагались в носовой части фюзеляжа). Оборонительное вооружение состояло из верхней башни с 20-мм пушкой MG 151/20. Один Ju 290А-2 передали испытательному центру в Рехлине, остальные два поступили в строевую часть — группу FAGr. 5.
Решение «переквалифицировать» Ju 290А из транспортного самолета в морской разведчик было вызвано устареванием использовавшихся в этом качестве самолетов «Фокке-Вульф» FW 200 «Кондор». «Юнкерсы», оборудованные гораздо более мощными двигателями, выглядели в этом качестве предпочтительнее. Поэтому практически все последующие Ju 290А строились именно в разведывательном варианте.
Начиная с июня 1943 г. было выпущено пять самолетов Ju 290А-3 (WNr. 110160-110164). Если на первых трех экземплярах этой модификации стояли моторы BMW 801L- 2, то остальные два получили BMW 801D-1, приспособленные для работы на 96-октановом бензине и развивающие мощность 1700 л.с. Стрелковое вооружение состояло из четырех 20-мм пушек MG 151/20 (по одной в двух верхних башнях с гидроприводом, а также в подвижных установках в носовой части подфюзеляжной гондолы и в хвосте фюзеляжа). Их дополняли три 13,2-мм пулемета MG 131 (по одному в хвостовой части подфюзеляжной гондолы и боковых окнах). Экипаж состоял из семи человек.

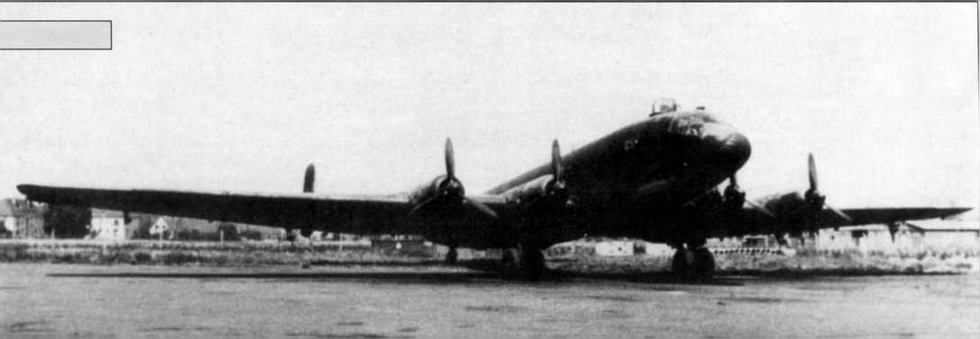

Ju 290А-1

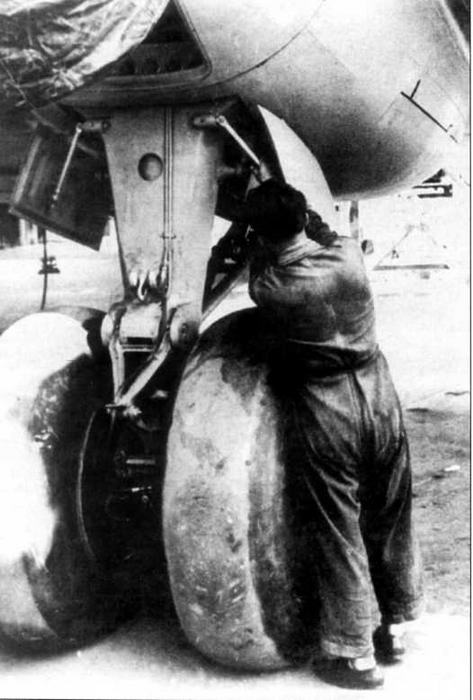

Стойка основного шасси Ju 290
Следующая серия из пяти машин Ju 290А-4 (WNr. 110165-110169) также оборудовалась двигателями BMW 801D. Вооружение соответствовало Ju 290А-3. «Трапоклаппе» изначально отсутствовал, была введена бронезащита кабины пилотов. Стремление к дальнейшему повышению боевой живучести привело к появлению модификации Ju 290А-5. На этом самолете было введено протектирование топливных баков и установлена система аварийного слива топлива, а также усилено бронирование рабочих мест членов экипажа. Первый Ju 290А-5 был облетан 1 ноября 1943 г. Всего построили 11 таких самолетов (WNr. 110170- 110180). На последнем из них было усилено оборонительное вооружение — в боковых окнах вместо пулеметов MG 131 установили 20-мм пушки MG 151/20. Первая же машина в марте 1944 г. получила новые двигатели BMW 801TL.
Три Ju 290А-5 переоборудовали в 50-местные пассажирские самолеты Ju 290А-6. Два из них передали «Люфтганзе», и оба закончили свою карьеру в Мюнхене. Самолет с заводским номером WNr. 110174 и гражданской регистрацией D-ATIP был уничтожен в результате бомбардировки 27 декабря 1944 г., а вторая машина (WNr. 110176) получила повреждения при посадке в мюнхенском аэропорту 7 апреля 1945 г. и в дальнейшем не восстанавливалась. Третий Ju 290А-6 (WNr. 110178 «Байерн») предназначался для летного отряда фюрера (Fuhrer-Kurierstaffel). На этой машине собирались применить герметичную кабину, но неудачно — требуемой герметичности добиться не удалось.
Все ранее строившиеся разведчики Ju 290А были чистыми разведчиками — подвеска бомб на них не предусматривалась. Оно и понятно — времена, когда «Кондоры» безнаказанно бомбили в океане одиночные суда, безвозвратно канули в лету. Однако создание в Германии управляемых авиабомб и противокорабельных ракет, позволяющих поражать цели без входа в зону зенитного огня, дало второй шанс неповоротливым четырехмоторникам. Поэтому на модификации Ju 290А-7 установили три бомбодержателя ЕТС — два под внешними частями крыла и под фюзеляжем.
На них предполагалось подвешивать противокорабельные управляемые ракеты Hs 293 или управляемые авиабомбы FX 1400 (возможной была также подвеска обычных авиабомб калибром до 1000 кг). В очередной раз было усилено стрелковое вооружение — в новой остекленной части фюзеляжа установили дополнительную пушку MG 151/20, такие же пушки (по образцу самолета WNr. 110180) установили в боковых окнах. Таким образом, общий состав вооружения довели до семи пушек и одного пулемета. Максимальный запас топлива увеличился до 16780 кг, что позволило довести дальность полета до 7540 кг. Численность экипажа составляла 9 человек.Первый экземпляр Ju 290А-7 получили путем переделки Ju 290А-7 WNr. 110165, получившего новый заводской номер WNr. 110196. Люфтваффе заказали 25 таких серийных самолетов, но реально построили только 12 (WNr. 110181, 110185-110195). Несмотря на наличие бомбодержателей, Ju 290А-7 ни разу в качестве ударных не применялись, используясь только как разведчики. Один из них (WNr. 110192) в феврале 1945 г. переоборудовали в личный самолет Гитлера, но сам фюрер ни разу воспользоваться им не успел. Эта машина была уничтожена на аэродроме Мюнхен-Рием во время бомбардировки союзников 24 марта 1945 г.

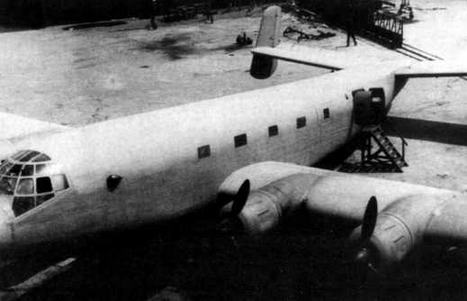

Ju 290А-3 на заводе «Летов»
Ju 290А-5
Вариант Ju 290А-9 представлял собой самолет с ещё более увеличенной дальностью: благодаря установке двух 2500-литровых топливных баков в фюзеляже её удалось довести до 8300 км. Состав вооружения сократили, оставив лишь три пушки MG 151/20: в передней верхней башне, носовой части подфюзеляжной гондолы и хвостовой фюзеляжной установке. Построили два таких самолета (WNr. 110182 и 110183), а ещё один — переоборудовали из Ju 290А-7 (WNr. 110185). Предполагалось использовать такие машины для рейсов в Японию, но в конце концов от этих планов отказались. Идею полета в Страну восходящего солнца реанимировали в конце 1944 г., когда в Травемюнде начали переделку для этой цели одного из Ju 290А-3 (WNr. 110163). Самолет должен был доставить в Японию нового немецкого военно-воздушного атташе генерала Ульриха Кесслера (Ulrich Kessler). В конечном итоге, генерал отправился к новому месту службы на подводной лодке, а так и не завершивший переоборудование самолет был взорван 3 мая 1945 г. чтобы не достался противнику.
Последним вариантом Ju 290А стал Ju 290А-8 — развитие «семерки» с усиленным оборонительным вооружением. Наверху фюзеляжа установили ещё две пушечные башни, доведя их общее количество до четырех(!). Таким образом, оборонительное вооружение самолета состояло из девяти пушек MG 151/20 и одного пулемета MG 131. Было заказано 11 машин Ju 290А-8, но начали постройку лишь двух (WNr. 110184 и 110212), однако и те до окончания войны так и не достроили.
Самолет Ju 290А зарекомендовал себя вполне удачным дальним морским разведчиком — что и обусловило желание создать ещё более «продвинутый» вариант Ju 290В, оборудованный новыми моторами BMW 801Е с мощностью, увеличенной до 2000 л.с. Модификация Ju 290В-1 задумывалась как дальний высотный разведчик с герметичной кабиной экипажа. Стрелковое вооружение должно было состоять из двух счетверенных установок 13,2-мм пулеметов MG 131 в носовой и хвостовой башнях HL 131V, а также трех спаренных 20-мм пушек MG 151/20 в башнях с дистанционным управлением — двух верхних HD 151Z и нижней FDL-C 151Z (находящейся на примерно '/л длины фюзеляжа от носа самолета). Ещё более мощное оборонительное вооружение должен был получить морской патрульный самолет Ju 290В-2: на нем вместо кормовой пулеметной установки предполагалось применить пушечную (с двумя MG 151/20), количество верхних башен довести до четырех, а кроме того, установить спарки MG 151/20 в боковых окнах. Таким образом, количество стволов оборонительного вооружения доводилось до 16 пушек и четырех пулеметов. Помимо этого, самолет снабжался внешними бомбодержателями ЕТС, на которых можно было разместить до 4400 кг боевой нагрузки. Под крылом подвешивались две единицы управляемого оружия Hs 293, Hs 294 либо FX 1400, под фюзеляжем — две Hs 293 или одна Hs 294.
В качестве прототипа Ju 290В-2 решили использовать недостроенный Ju 290А-8 (WNr. 110184). Поначалу работы продвигались достаточно быстро, но в ноябре 1944 г. были остановлены — у авиапромышленности Третьего рейха появились другие приоритеты...
Ещё одним вариантом Ju 290В должен был стать самолет Ju 290MS (Minensuche), оборудованный аппаратурой для траления магнитных мин. Оборонительное вооружение в этом варианте сокращалось до двух стрелковых установок — носовой и хвостовой. Только на чертежных досках остались и следующие модификации «двести девяностого». В частности, Ju 290С предполагалось оборудовать новыми моторами жидкостного охлаждения Jumo 222 мощностью 2500 л.с. Его предполагалось выпускать в двух вариантах—Ju 290С-1 в основном соответствовал Ju 290В-1, a Ju 290С-2 должен был стать транспортным самолетом. Вариант Ju 290D задумывался как морской ударный самолет, отличавшийся от Ju 290С-1 уменьшенным запасом топлива и возможностью подвески управляемых авиабомб (ракет) на внешней подвеске. Наконец, Ju 290Е должен был стать ночным тяжелым бомбардировщиком. Его оборонительное вооружение сокращалось до трех установок — носовой и кормовой с четырьмя 13,2-мм пулеметами каждая, а также одной верхней башни с двумя пушками MG 151/20. Для размещения бомбовой нагрузки общей массой до 18(!) тонн служил большой подфюзеляжный деревянный обтекатель. Поначалу именно Ju 290Е пользовался приоритетом. Предполагалось в случае отставания сроков создания моторов Jumo 222 оснастить эту машину менее мощными BMW 801TJ. Однако крест на дальнейшем совершенствовании Ju 290 был поставлен задолго до того, как все эти модификации могли воплотиться в металл — 1 июля 1944 г., когда рейхсминистерство авиации решило закрыть 20 программ разработки тяжелых самолетов (с двумя и более двигателями), сосредоточившись на истребителях и реактивных машинах.
