В первые месяцы война носила маневренный характер, и инженеры Русской Армии активно применяли фугасы Карасёва и проводили разрушения (подрывали мосты, дороги и пр.). В первые 2-3 месяца, когда заграждения активно применялись при отходе армии из Польши, Восточной Пруссии, Галиции и Буковины Русская Ар-мия израсходовала практически все запасы подрывных средств. При этом германская армия не имела средств поиска мин и специалистов по разминированию и поэтому даже взрывы одиночных фугасов серьёзно задерживали скорость продвижения кайзеровских войск. Немцы предпочитали дождаться, пока их сапёры не проложат новые дороги в обход существующих.

Следует отметить, что во всех без исключения европейских армий повышенный расход боеприпасов всех видов стал полной неожиданностью и, созданные если не на всю ожидавшуюся войну, то хотя бы на её немалую часть, запасы вооружения были опустошены в первые 3-4 месяца боёв. По сути всё это и привело к позиционному тупику.

Из подрывных средств, которые применялись для устройства различных взрывных ловушек и минирования к моменту начала войны на вооружении Русской Армии имелись: трубка Власова, шариковый замыкатель, ударный воспламенитель, вытяжной воспламенитель, бомбовый фугас фон Толя, шрапнельный фугас штабс-капитана Карасёва, крепостной фугас и дистанционные (сигнальные) огни. Разберем эти средства подробнее.

В 1826 г. профессор Инженерной академии Власов предложил химический способ воспламенения зарядов.

Трубка Власова представляет собой стеклянную трубочку длиной 119 мм и диаметром 10 мм, наполненную серной кислотой и тщательно закупоренную; эта трубочка вставлялась в другую стеклянную трубочку длиной 125 мм и диаметром 25 мм, конец которой предварительно на 12,5 мм наполняется растопленным сургучом, в который вдавливается закупоренный конец трубочки с кислотой. Пространство между стенками заполняется смесью бертолетовой соли с сахаром и отверстие второй трубочки закупоривается тем же сургучом.

Ударный воспламенитель: а — корпус из винтовочной гильзы; б — в специальном корпусе; 1 — чека; 2 — боевая пружина; 3 — корпус; 4 — ударник; 5 — капсюль; 6 — направляющий колпачок; 7 — защитный колпачок

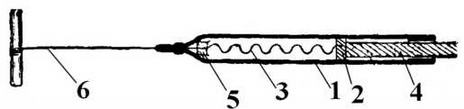

Вытяжной воспламенитель: 1 — корпус; 2 — воспламенительный пистон; 3 — тёрка; 4 — бикфордов шнур; 5 — уплотнитель; 6 — вытяжной конец

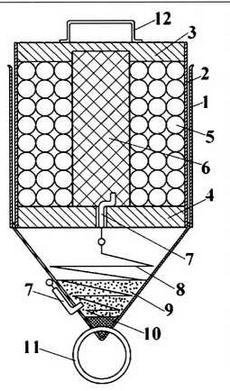

Фугас штабс-капитана Карасёва: 1 — корпус (направляющий стакан); 2 — корпус осколочного стакана; 3 и 4 — крышки; 5 — шрапнель; 6 — заряд ВВ; 7 — вытяжные трубки; 8 — вытяжной шнур; 9 — вышибной заряд; 10- смола; 11 — кольцо; 12 — ручка

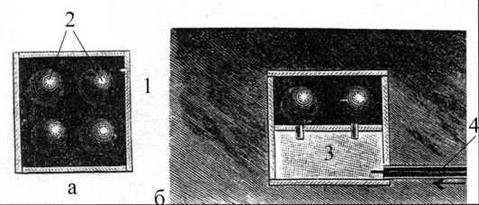

Бомбовый фугас фон Толя: а — вид сверху (верхняя крышка снята); б — разрез установленного в грунт фугаса; 1 — корпус; 2 — снаряды; 3 — пороховой вышибной заряд; 4 — сосис

При применении трубка фиксировалась в ящике с порохом; к её середине крепилась проволока или крепкая нить, другой конец которой протягивался на минную станцию (управляемый вариант) или крепился к какому либо предмету на месте установки (автоматический фугас). При натяжении растяжки корпус трубки сжимался, при этом раздавливалась ампула с кислотой. Кислота вступала в химическую реакцию со смесью и выделяемое тепло воспламеняла пороховой заряд.

Шариковый замыкатель был принят на вооружение в конце XIX века.

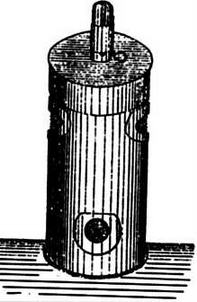

Замыкатель состоит из металлического корпуса цилиндрической формы, закрываемого крышечкой. В нижней части корпуса имеется ножка, а по бокам корпуса два прилива, в каждом из которых размещён один из контактов замыкателя. Изнутри стенки замыкателя обкладывались деревом.

Одним контактом замыкателя является проволочка, проходящая по внутренней поверхности корпуса; вторым контактом — чашечка, в которой находится кон-тактный шарик. Концы проволочки, выходящие наружу в приливах, имели резьбу, на которую навинчивалась клемма, облегчающая включение замыкателя в электрическую цепь.

На крышке имеется петля — облегчающая установка замыкателя в подвешенном состоянии, что, в частности, делалось в фугасах, установленных при обороне Порт- Артура.

В состоянии покоя контактный шарик лежит в чашечке и не касается прово-лочки, идущей по внутренней поверхности корпуса. При сотрясении замыкателя шарик перемещается и замыкает через себя электрическую цепь — фугас взрывается.

Ударный воспламенитель был создан в Германии для воспламенения Бикфордова шнура в ручных гранатах, а затем скопирован или куплен в России и стал применяться для подрывных работ.

Воспламенитель состоял из корпуса, ударника, боевой пружины, капсюльной втулки с капсюлем и чеки. Корпус мог быть как специально изготовленным, так в этом качестве могла использоваться и винтовочная гильза. При использовании винтовочной гильзы в воспламенителе применяется специальный направляющий кол-пачок (крепился к корпусу на резьбе), соединённый с корпусом посредством резьбы. У воспламенителя со специальным корпусом капсюльная втулка закрывается колпачком. К капсюльной втулке прикреплялась трубочка, в которую вставляется воспламеняемый Бикфордов шнур.

При выдёргивании чеки ударник, под действием боевой пружины, двигался вперёд и накалывал капсюль, который вызывал воспламенение Бикфордова (огне-проводного) шнура.

Длина воспламенителя с корпусом из винтовочной гильзы — 55 мм, со специальным корпусом — 70 мм, внутренний диаметр трубочки капсюльной втулки — 8 мм.

Вытяжной воспламенитель предназначался для воспламенения Бикфордова шнура и был принят на вооружение перед самым началом войны.

Воспламенитель состоял из картонного корпуса, внутри которого находился воспламенительный пистон, через центральное отверстие в котором проходила тёрка. Один конец корпуса открытый, и в него вставлялся воспламеняемый Бикфордов шнур. Место выхода тёрки из корпуса заделывалось посредством уплотнителя. Вытяжной конец тёрки, для удобства работы, имел деревянную палочку.

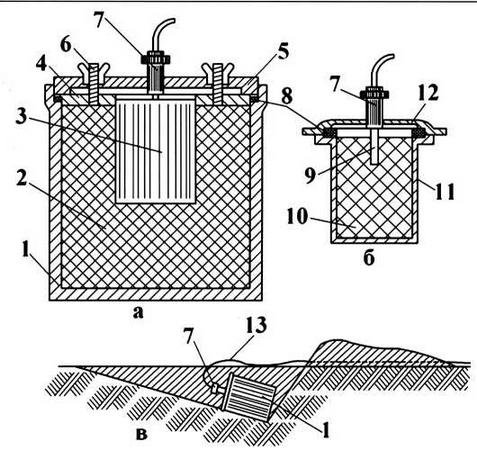

Крепостной пироксилиновый фугас: а — разрез фугаса; б — разрез запального стакана; в — схема установки; 1 — корпус; 2 — заряд ВВ; 3 — запальный стакан; 4 — зажимное кольцо; 5 — крышка фугаса; 6 — барашек; 7 — запал; 8 — уплотнитель; 9 — капсюль-детонатор № 8; 10 — промежуточный детонатор; 11 — корпус запального стакана; 12 — крышка запального стакана; 13 — линия управления

Дистанционный огонь натяжного действия

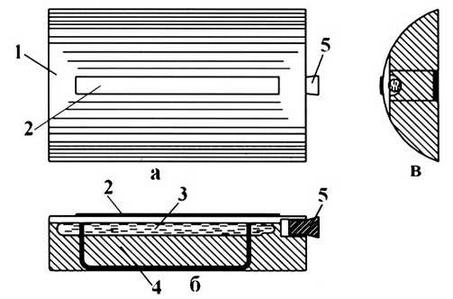

Дистанционный огонь нажимного действия: а — вид сверху; б — разрез; в — вид сбоку; 1 — корпус; 2 — пиротехническая смесь; 3 — бертолетова соль с сахаром; 4 — ампула с серной кислотой; 5 — пробка

В транспортном положении отверстие для Бикфордова (огнепроводного) шнура закрывалось покрытой парафином деревянной палочкой.

Также имелся воспламенитель, в корпус которого вставляли наглухо закрепленный отрезок Бикфордова шнура длиной 8 см. К концу шнура или к его сердцевине при помощи пороховой массы прикреплялись три стопиновые нити, вложенные в свою очередь в чашечку с тёрочным составом. Для прикрепления воспламенителя к шнуру на его конце имелась медная трубочка, в которую до упора вставлялся воспламеняемый шнур, после чего медная трубка обжималась, что надёжно соединяло шнур и воспламенитель.
