Артиллерия российских мониторов

1868 2 381 Чугунные гладкостенные 21 025 150 1876 1 229 Нарезное, заряжающееся с казенной части, Круппа 15 088 155 — 1,5 0,14 +6,5 16.0 1 229 Нарезное, заряжающееся с казенной части, Обуховского завода 14 694 155 — 1,5 +6,5 0.14 16,0 «Стрелец» 1867 2 381 Гладкостенные американской системы 20 992 140 1869 2 381 Чугунные старого образна 19 680 165 1870 2 381 Американской системы обыкновенного чертежа, старого образца со скошенными дулами 20 996 165

Наименование корабля, год перевооружения	Количество орудий	Калибр, мм	Система орудий	Масса орудия, кг	Угол обстрела на борт, град	Углы вертикального наведения, град	Дальность стрельбы, кб
«Стрелец»
1872	2	229	Нарезные Круппа, переделанные из гладкостенных 9-дюймовых, скрепленные кольцами	12 726	157
1876	1	229	Нарезное длинное Обуховского завода	15 326	159	— 1,75	0,18
+6,50	15,0
1	229	Нарезное длинное Круппа	15 326	159	— 1,75	0,18
+6,25	14,5
1878	1	229	Нарезное длинное Обуховского завода	15 326	157	— 3,75	0,08
+8,00	18,75
1	229	Нарезное длинное Круппа	15 326	157	"3,75	0,08
+8,00	18,75
«Тифон»
1867	2	229	Гладкостенные системы Круппа	12 464	130
1868	2	381	Гладкостенные, по чертежам Артиллерийского комитета	21 029	140
1876	2	229	Нарезные длинные	14 826	163	— 1,5 + 7,17	0,18
18,89
1878	2	229	Нарезные длинные	14951	163	— 1,5 +9.5	0,18
22,0
1879	2	229	Нарезные	14 826	163	— 1,5 +9,0	0,18
24,62
«Латник»
1867	2	381	Чугунные гладкостенные, по чертежам Пестича	20 992	145
1868	2	381	20 992	145 при залпе, 166 одним орудием
1869	2	381	Чугунные гладкостенные со срезом у дула	20 992	149
1871	2	381	Американской системы	20 992	140
1872	2	229	Нарезные
1880	2	229	15252	150	+ 1,0 + 11,0	3.0
24.0

Наименование корабля, год перевооружения	Количество орудий	Калибр, мм	Система орудий	Масса орудия, кг	Угол обстрела на борт. град	Углы вертикального наведения, град	Дальность стрельбы, кб
«Перун»
1867	2	381	Чугунные гладкостенные американского чертежа	20 992	135
1872	2	381	Чугунные гладкостенные со скошенной дульной частью	21 000	140
1876	2	229	Нарезные короткие	16 535	160
1878	2	229	Стальные, заряжающиеся с казенной части	15 342	140	— 3,0	0,35
+9,0	23,0
«Смерч»
1867	2	203	Нарезные, заряжающиеся с казенной части, системы Круппа	7806	146 носовая башня,
147 кормовая
башня
1870	2	229	Переделанные из 9-дюймовых гладкоствольных, скрепленные кольцами	12 726	148 носовая башня,
	158 кормовая башня
1876	2	229	Нарезные	15 088	148 носовая башня,	+ 1,0 +7.0	1.5
158 кормовая башня	10,0
«Русалка»
1869	2	229	Нарезные, скрепленные кольцами, замок системы Круппа	15 088	150 носовая башня,
165
2	381	Обыкновенного чертежа	20 825	кормовая башня
1871	4	229	Короткие, заряжающиеся с казенной части системы Круппа	12 726	150 носовая башня,	— 2,0	0,23
160 кормовая башня	+7,5	15,0

Наименование корабля, год перевооружения	Количество орудий	Калибр, мм	Система орудий	Масса орудия, кг	Угол обстрела на борт, град	Углы вертикального наведения, град	Дальность стрельбы, кб
«Русалка»
1878	4	229	Нарезные длинные	15 088	112 носовая башня,	— 2,0	0,35
119 кормовая башня	+8,67	20,0
«Чародейка»
1869	2	229	Нарезные системы Круппа	15 088	171
2	381	Гладкостенные системы Голдобина	20 825	171
1872	4	229	Скрепленные кольцами, системы Круппа	12 726	150 носовая башня,	+7,0	10,0
141 кормовая башня
1879	4	229	15 088	160	— 4,0	0,23
+7,0	17,0

Примечания:

1. Приложение составлен о по ежего дным рапортам командиров о состо янии кораблей.

2. Рапорты до 1 567 года в архивах н е обнаружены.

3. Наименовани я систем орудии пр и ведены в соответствии с рапортам и.

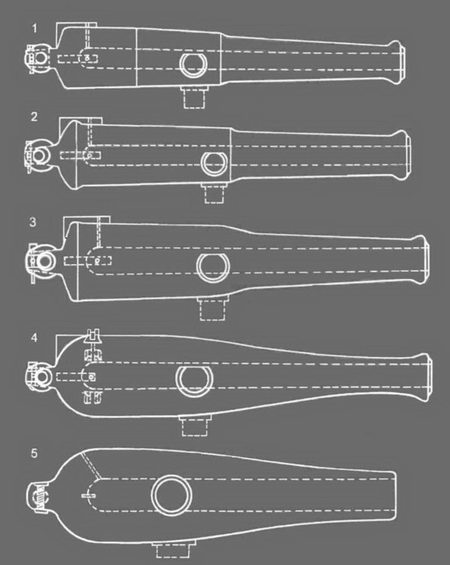

Гладкоствольные орудия корабельной артиллерии российского флота (вторая половина XIX века).

1 — 36-фунтовое, обр. 1856 г.; 2 — 36-фунтовое, обр. 1858 г.; 3 — 60-фунтовое, системы Баумгарта; 4 — 60-фунтовое, системы Дальгрена; 5 — 15-дюймовое, системы Родмана
