Вес Рак 40 в боевом положении составлял 1425 кг. Пушка имела ствол-моноблок с высокоэффективным дульным тормозом. Длина ствола составляла 3450 мм (46 калибров), а его нарезной части — 2461 мм. Горизонтальный клиновой полуавтоматический затвор обеспечивал скорострельность 12–14 выстр./мин. Наибольшая дальность стрельбы составляла 10 000 м, дальность прямого выстрела — 2000 м. Лафет с раздвижными станинами обеспечивал угол горизонтальной наводки 58°, вертикальной — от -6° до +22°. Лафет имел подрессоренные колеса со сплошными резиновыми шинами (встречались колеса двух типов — со сплошными дисками с отверстиями облегчения и спицованные). Допустимая скорость буксировки — 40 км/ч. Орудие комплектовалось пневматическими походными тормозами, управление которыми
Боекомплект Рак 40 состоял из унитарных выстрелов со следующими типами снарядов:
— SprGr — осколочный снаряд массой 5,74 кг. Начальная скорость снаряда — 550 м/с;
— PzGr 39 — бронебойный трассирующий снаряд массой 6,8 кг. Начальная скорость — 790 м/с, бронепробиваемость — 132 мм на дистанции 500 м и 116 — на 1000 м;
— PzGr 40 — бронебойный подкалиберный снаряд массой 4,1 кг с сердечником из вольфрама. Начальная скорость — 990 м/с, бронепробиваемость — 154 мм на дистанции 500 м и 133 мм на 1000 м;
— HL.Gr — кумулятивный снаряд весом 4,6 кг. Использовался для поражения бронированных целей на дистанциях до 600 м.
Стоимость орудия Рак 40 составляла 12 000 рейхсмарок. Рак 40 являлась наиболее удачной и самой массовой противотанковой пушкой вермахта. О масштабах её производства свидетельствуют цифры среднемесячного выпуска, составлявшие в 1942 г. 176 пушек, в 1943-м — 728 и в 1944-м — 977. Наибольший месячный выпуск был зафиксирован в октябре 1944 г., когда было изготовлено 1050 Рак 40. В 1945 г. вследствие уничтожения значительной части промышленного потенциала Третьего рейха, темп производства Рак 40 существенно снизился — с января по апрель включительно было изготовлено 721 такое орудие. Общий объем производства Рак 40 составил 23 303 единицы, из них более 3000 было использовано в самоходных установках.
В 1942 г. на основе Рак 40 фирмой «Гебр. Хеллер» была разработана 75-мм противотанковая пушка Рак 42, отличавшаяся более длинным стволом (71 калибр вместо 46-ти). Было изготовлено лишь 253 такие пушки на полевом лафете. В дальнейшем орудиями Рак 42 без дульного тормоза вооружались истребители танков Pz.IV(A) и Pz.IV(V).
В 1944 г. была предпринята попытка создать облегченный вариант 75-мм противотанковой пушки. Новое орудие, получившее обозначение Рак 50, имело ствол, укороченный до 30 калибров, наложенный на лафет 50-мм пушки Рак 38. При этом обойтись минимумом переделок не удалось — алюминиевые станины исходного образца пришлось заменить стальными. В итоге, вес орудия уменьшился, но не в такой мере, как рассчитывали (до 1100 кг), а вот бронепробиваемость существенно снизилась и составляла для снаряда PzGr 39 75 мм на дистанции 500 м. В боекомплект пушки входили те же типы снарядов, что и для Рак 40, но размеры гильзы и порохового заряда были уменьшены. Производство Рак 50 продолжалось с мая по август 1944 г., а объем выпуска был сравнительно невелик — 358 единиц.
Самоходные установки с 75-мм пушками Рак 40
Первым истребителем танков, вооруженным пушкой Рак 40, стала самоходка на шасси трофейного французского тягача «Лоррэн». Конструктивно оно весьма походило на САУ на шасси такого же тягача, вооруженные 105-мм и 150-мм гаубицами. Орудие Рак 40/1 монтировалось в кормовой части машины в открытой сверху рубке. Весила самоходка около 8 т. Получившие обозначение 7,5 cm Pak 40/1 auf GeshMzwagen Lr.S.(f), или же Sd.Kfz.135, а позже — ещё и название «Мардер I», самоходки использовались, главным образом, на Восточном фронте. В течение июля-августа 1942 г. было изготовлено 179 таких истребителя танков. В меньших количествах с применением французских шасси выпускались ещё несколько типов истребителей танков:
— 7,5 cm Pak 40 auf mSPW S307(f) — на шасси полугусеничного тягача SOMUA MCG (72 единицы);
— 7,5 cm Pak 40 auf Gestatzwagen FCM(f) — на шасси легкого танка FCM 36 (24);
— 7,5 cm Pak 40 auf Gestatzwagen 38H(f) — на шасси легкого танка «Гочкисс» Н39 (60 единиц в 1943-44 гг.).
Гораздо более широко были распространены самоходные варианты Рак 40 на
шасси танков Pz.Kpfw. II Ausf. F и Pz.Kpfw. 38(t). Распоряжение о монтаже 75-мм противотанковых пушек на шасси указанных танков было дано рейхсминистром вооружений А. Шпеером 18 мая 1942 г.1 июля этому распоряжению придали наивысший приоритет — оно получило статус «приказа фюрера».
Разработку САУ на шасси Pz.Kpfw. II Ausf. F вела берлинская фирма «Алкетт». При переделке танка постарались обойтись минимальными изменениями ввиду крайней срочности задания. Была демонтирована башня и часть подбашенного листа крыши корпуса. На их месте соорудили открытую сверху и сзади бронированную рубку коробчатой формы из листов толщиной 10 мм. Бронезащита корпуса осталась такой же, как и на базовом танке — 35 мм для лобовой проекции и 15 мм — для боковой и кормовой. Пушка прикрывалась двухслойным бронещитом по типу щита пушки на полевом лафете толщиной 4 и 8 мм.
75-мм пушка Рак 40/2 монтировалась в рубке на специальной раме, прикрепленной к крыше отделения управления болтами. Угол горизонтальной наводки составлял 32° влево и 25° вправо, вертикальной — от -8° до +10°. Больший диапазон вертикальной наводки попросту не требовался противотанковому орудию, ведущему огонь прямой наводкой. Прицел телескопический однообъективный «Цейсс» ZF 3х8. Дополнительное вооружение — пулемет MG 34. Возимый боекомплект составлял 37 выстрелов к пушке и 600 патронов к пулемету.
Силовая установка соответствовала аналогичному агрегату САУ «Веспе», описанному в соответствующем разделе.
Экипаж САУ — три человека.
Производство истребителя танков, получившего индекс Sd.Kfz. 131, а позже — наименование «Мардер II», было налажено на предприятиях концерна FAMO в Бреслау и в Чеховицах возле Варшавы. Поначалу с конвейера наряду с САУ сходили и танки Pz.Kpfw. II Ausf. F, но с января 1943 г. выпускались уже только самоходки. С июля 1942-го до июня 1943 г. было изготовлено 531 Sd.Kfz.131. Ещё 75 САУ этого типа получили путем переоборудования поступавших на ремонт танков Pz.Kpfw. II на заводах «Даймлер-Бенц» и MAN с июля 1943-го по март 1944 г.
Одновременно с разработкой САУ на шасси Pz.Kpfw. II Ausf. F, фирма «Алкетт» проектировала и истребитель танков на шасси танка Pz.Kpfw. 38(t) Ausf. G. Было изготовлено два прототипа, один из которых вооружили пушкой Рак 40/3, а другой — пушкой StuK 40, которой вооружались штурмовые орудия. Военные отдали предпочтение первому варианту.
Серийные истребители танков, получившие обозначение Sd.Kfz.138, а позже — наименование «Мардер III», изготовлялись на базе танков Pz.Kpfw. 38(t) Ausf. Н. Ходовая часть и корпус танка остались без изменений. Пушка Рак 40/3 была смонтирована над боевым отделением танка на лонжероне в форме моста. Угол горизонтальной наводки составлял 30° влево и всего 3° вправо. Передний подвижный бронещит пушки толщиной 15 мм перекрывался высокими бортами рубки, доходившими до моторного отделения. Борта рубки, собираемые при помощи клепки на каркасе из уголков, также имели толщину 15 мм. В отличие от Sd.Kfz.131, казенная часть пушки вместе с рабочими местами наводчика и заряжающего закрывались бронированной крышей толщиной 10 мм.

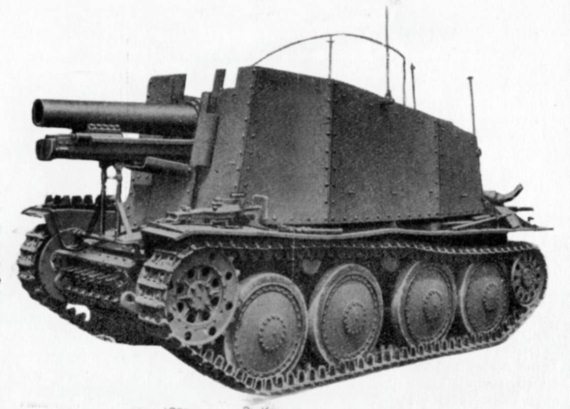

Самоходная установка с 150-мм PzKpfw 38(t)
Вспомогательное вооружение САУ состояло из двух пулеметов — курсового MG 37(t), «унаследованного» от базового танка, и MG 34, который перевозился в боевом отделении и устанавливался в случае необходимости на кронштейне на одном из бортов рубки. Боекомплект САУ составлял 38 выстрелов к пушке и 600 патронов к пулеметам.
Силовая установка соответствовала примененной в танке Pz.Kpfw. 38(t) Ausf. H, и описана в разделе, посвященном самоходным вариантам 150-мм пехотного орудия.
