* - По состоянию на октябрь 1944 г.
III. Танковые пушки больших калибров

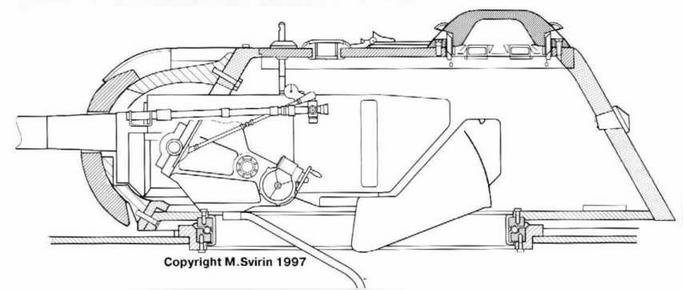

Реконструкция установки 107-мм танковой пушки Ф-42
12.106,7-мм танковая пушка образца 1941 года ЗИС-6
Проектирование 107-мм (точнее - 106.7 мм) танковой пушки началось в ОКБ № 92 в 1940 г. в инициативном порядке. Орудие. получившее индекс Ф-42. создавалось на базе конструкции 95-мм танковой пушки обр. 1939 г. Ф-39 пол баллистику орудия М- 60 (с нач. скоростью — до 750 м/с). Орудие предполагалось для вооружения перспективных тяжелых танков. К началу 1941 г. по решению Наркомата Обороны от 21 ноября 1940 г., был изготовлен опытный образец, который прошел заводские и полигонные испытания на полевом лафете, а в марте 1941 г - проведены полигонные испытания в башне танка КВ-2.
В апреле 1941 г., выполняя задание Правительства, Наркомат вооружений выдал заказ КБ завода № 92 на разработку 106.7-мм танковой пушки с увеличенной баллистикой (нач. скорость 830 м/с) для вооружения танков КВ-3 и КВ-5. В апреле же прошел испытания баллистический ствол на лафете от гаубицы-пушки МЛ-20. Опытный образец орудия, получившего индекс ЗИС-6. был изготовлен и установлен в танк КВ-2 в мае. До середины июня 1941 г. орудие проходило заводские испытания, после чего в том же танке отправилось на АНИОП.
В июле-августе 1941 г. по откорректированным чертежам изготовлено пять серийных орудий ЗИС-6. после чего производство было остановлено ввиду отсутствия танков КВ-3 и КВ-5.
В начале 1942 г. конструкция затвора пушки ЗИС-6 претерпела изменения в сторону упрощения но типу затвора ЗИС-5. В орудии появился ножной спуск, подобный Ф-34/ЗИС-5. Таких переделанных орудий в начале 1942 г. было изготовлено несколько штук (по-видимому. 2). Кроме того, в 1943 г. одно опытное орудие было перестволено под калибр 100-мм.

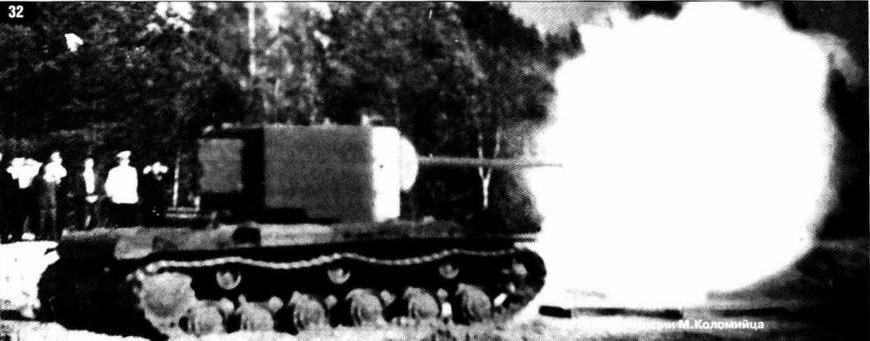

Испытания 107-мм пушки ЗИС-6 в башне танка КВ-2. 19 мая 1941 г. На заднем плане в белом кителе В.Грабин.
Необходимо отметить, что первоначально планировалось использовать для ЗИС-6 унитарные выстрелы, но проведенные испытания опытных образцов в башне танка КВ-2 показали, что с выстрелом такой длины и массы даже в очень большой башне одному заряжающему в реальном бою управиться невозможно. Поэтому с мая 1940 г. орудие планировали изготавливать с раздельным заряжанием доосылателем снаряда цепного типа.
Помимо Ф-42/ЗИС-6. в сентябре-ноябре 1941 г. КБ завода № 92 спроектировало строенную артсистему. получившую индекс ЗИС-6А. Артсистема представляла собой установку 107-мм пушки ЗИС-6 (нач. скорость - 830 м/с). 45-мм пушки типа 20-К (нач. скорость - 757 м/с) и пулемета ДТ в единой маске танков КВ-3 или КВ-5, появление которых ожидалось в ближайшее время. Цель создания такой «трехстволки» заключалась в том. чтобы рационально использовать дорогостоящие 107-мм выстрелы. «Сорокапятка» могла бороться с открытыми и слабобронированными целями, а также использоваться для пристрелки главною орудия при ведении огня против долговременных огневых точек. Опытный образец ЗИС-6А был изготовлен в деталях весной 1942 г., но окончательно собран и смонтирован на танке не был ввиду прекращения всех работ над танками КВ-3 и КВ-5 и 107-мм пушками.
В 1943 г. интерес к 107-мм орудиям возобновился, так
как потребовалось мощное вооружение для тяжелых танков и средних САУ. Но ввиду отсутствия боеприпасов, а также необходимости возобновления производства труб стволов калибра 106.7-мм (до того изготовлявшихся только на Сталинградском заводе «Баррикады»), требовавшие больших временных и финансовых затрат, было принято решение о целесообразности перехода на хорошо освоенный «морской» калибр 100 мм.

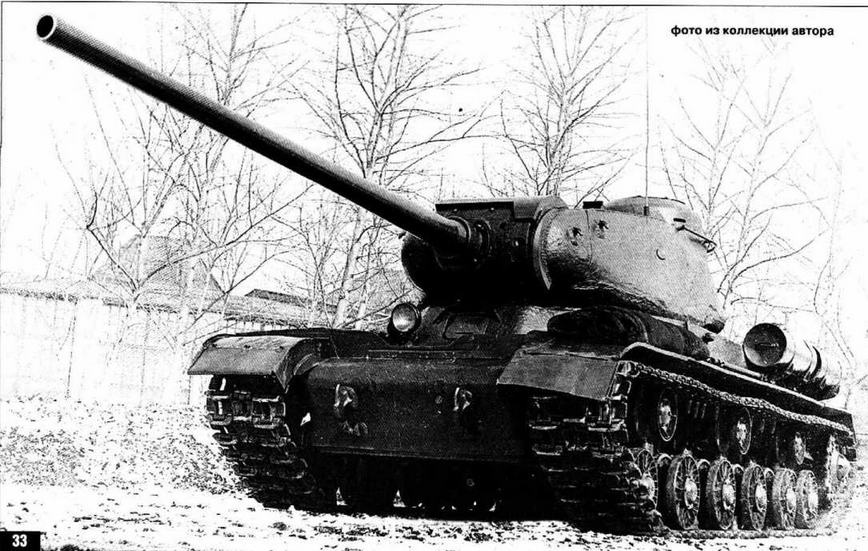

Танк ИС-4 (Объект 245), вооруженный 100-мм пушкой Д-10, во дворе ЧКЗ. 1944 г.
13. 100-мм танковые пушки для танков КВ и ИС
Н несмотря на привлекательность 100-мм орудий для вооружения тяжелых танков, их широкому внедрению помешал ряд причин, среди которых нс последнее место занимало отсутствие подходящих боеприпасов. Первые попытки применить 100-мм пушку с баллистикой морского орудия Б-34 для вооружения тяжелых танков предприняло ЦАКБ, разработав осенью 1943 г. две модели 100-мм танковых пушек. Одна из них представляла собой перестволенную на 100-мм пушку ЗИС-6 с измененными гильзоулавливателем и механизмом вертикального наведения. Исходя из переписки по НКВ, можно предположить, что один экземпляр такого орудия в сентябре прошел пробный отстрел с лафета 152-мм пушки-гаубицы МЛ-20. Результаты его, однако, неизвестны, как неизвестен и индекс орудия.
27 декабря 1943 г. вышло постановление ГКО № 4851 о вооружении танка ИС и артсамоходов 100-мм пушкой, оснащенной механизмом облегчения заряжания. Выполняя эго постановление, опытный завод № 100 выпустил два танка ИС, вооруженных 100-мм пушками. Собственно, согласно решению ГКО. предполагалось изготовить лишь танк ИС-100. вооруженный орудием С-34 ЦАКБ. но его установка требовала перекомпоновки боевого отделения, а это танкостроителям категорически не нравилось. Поэтому, когда в апреле 1944 г. ОКБ № 9 предложило свой вариант 100-мм танковой пушки Д-10Т, не требовавшей переделки башни серийного танка, кировцы обрадовались. Однако, после некоторой, не вполне вежливой, переписки с ЦАКБ, им пришлось изготавливать оба варианта.
ИС-4 (Объект 245) представлял собой серийный ИС-85. оснащенный 100-мм пушкой Д-10Т. Его конкурент ИС-5 (Объект 248) имел «перевернутую» орудийную бронемаску. Это потребовалось для размещения наводчика пушки С-34 справа. Командирская башенка размещалась соответственно на правой стороне крыши башни. В башне, помимо наводчика, командира и заряжающего. который находился слева от орудия, предполагали установить также механический досылатель выстрела. а впоследствии и стабилизатор прицела. Но на испытания они поданы не были.
Первые совместные испытания танков оказались неудачными для обоих во всех отношениях. Конструкция орудийных люлек оказалась недостаточно прочной. «плакали» противооткатные приспособления. Орудия вернули на доработку, но работникам полигона больше понравился ИС-5. как обеспечивавший лучшие условия работы наводчика и заряжающего.
С 1 по 6 июля 1944 г. на Гороховецком полигоне продолжились совместные испытания орудий Д-10 ОКБ № 9 и С-34 ЦАКБ в танках ИС-4 и ИС-5. Теперь отмечалась более надежная работа механизмов Д-10 в башне танка ИС. но впечатление о танке портили недостаточный боекомплект для орудия (30 выстрелов), плохая вентиляция боевого отделения и большие трудности для работы заряжающего. Пушка С-34 вновь «капризничала», кроме того, откатывающаяся при выстрелах казенная часть орудия могла задеть командира танка, рабочее место которого рекомендовалось перенести дальше вправо.
