АС авиационный журнал 1993 № 02-03 (5-6)

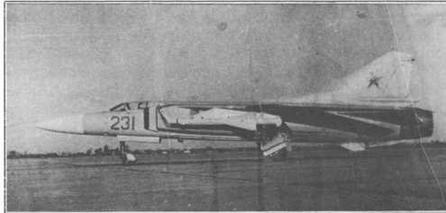

Первый прототип 23-01 в ЛИИ. Весна 1967г. Встроенная пушка отсутствует. Фюзеляжные пилоны не установлены.

К работам по созданию "Фантомасенка" приступили в ОКБ А.И.Микояна в 1964 г. Их начало совпало с окончанием правления Н.С.Хрущева, проводившего политику постепенного отказа от пилотируемой авиации в пользу управляемых ракет. Справедливости ради следует сказать, что увлечение "ракетизацией" пережили и англичане в середине 1950-х гг., на целое десятилетие почти полностью "прикрыв" свои работы по пилотируемым боевым самолетам, а также, в несколько меньших масштабах, американцы. Облик нового МиГа формировался не без западного влияния: на командование ВВС произвели большое впечатления универсальные способности нового американского тактического истребителя Макдоннел-Дуглас F-4 "Фантом" II, а также заявленные характеристики машин следующего поколения - многоцелевого истребителя Дженерал Дайнэмикс F-111 и истребителя-бомбардировщика Дассо-Бреге "Мираж"С, оснащенных крылом с изменяемой геометрией. Именно такое крыло решили использовать и на новом изделии "23-11" микояновского бюро. В отличие от американских тяжелых двухместных самолетов, МиГ должен был оставаться одноместным, сохранить маневренные характеристики своего предшественника, а также обладать способностью эксплуатироваться с укороченных грунтовых взлетно-посадочных полос. Одновременно начали работы по самолету "23-01" (МиГ-23ПД или МиГ-23УВП) с треугольным крылом и двумя подъемными двигателями ОКБ П.А.Колесова РД-36-35 (тяга 2350 кгс) - альтернативной программе перспективного фронтового истребителя укороченного взлета и посадки. Рассматривалась также возможность создания новой модификации самолета Е-8, впервые испытанного еще в 1961 г. и также предназначеннного для замены МиГ-21, но не попавшего в серию из- за неудовлетворительной работы воздухозаборника (на этом истребителе потерпел тяжелую аварию Г.К.Мосолов). Предубеждение против подфюзеляжного воздухозаборника с вертикальным клином оказалось тогда слишком велико, и предпочтение отдали самолетам с боковыми воздухозаборниками, уже хорошо зарекомендовавшими себя на истребителях.

Особенностью истребителей "23-01" и "23-11" явилось оснащение их мощной РЛС и ракетами средней дальности с радиолокационной полуактивной системой наведения. Ранее все тактические истребители советских ВВС вооружались пушками и управляемыми ракетами (УР) класса "воздух-воздух" малой дальности. УР средней дальности имели лишь истребители ПВО. Первым в мире серийным тактическим истребителем с возможностями ведения ракетного боя на средних дальностях в любых погодных условиях стал Р-4"Фантом"Н, рассматривавшийся у нас как основной противник новых МиГов. Первый полет опытного самолета "23-01" состоялся 3 апреля 1967г. (летчик-испытатель П.М.Остапенко). Истребитель, выполненный по нормальной схеме с треугольным среднерасположенным крылом и цельноповоротным дифференциально отклоняемым горизонтальным оперением, был оснащен маршевым двигателем Р-27-300 (1x5200/ 7800 кгс) и подъемными двигателями с надфюзеляжными воздухозаборниками. Крыло имело мощную систему сдува пограничного слоя, что, в сочетании с подъмными ТРД, обеспечивало самолету длину разбега 180-200 м и пробег с тормозным парашютом 250 м (величина, рекордная для реактивного самолета такого класса). Вооружение истребителя включало двухствольную пушку ГШ-23 и две ракеты средней дальности Р-23Р (с радиолокационной полуактивной системой наведения) или Р-23Т (с инфракрасной системой самонаведения). Самолет "23-01" успешно проходил летные испытания и был эффектно продемонстрирован на авиационном празднике в Домодедово 9 июля 1967 г., однако 26 мая 1967 г. в воздух поднялся другой опытный МиГ - самолет "23-11/1", пилотируемый А.В.Федотовым, который и стал прототипом серийного МиГ-23.

Задним числом можно осуждать руководство микояновской фирмы за выбор в качестве прототипа фронтового маневренного истребителя самолета с крылом изменяемой геометрии, которое имело меньшую жесткость и большую массу, чем обычное, что неизбежно сказывалось на маневренных характеристиках самолета. Однако следует помнить, что в то время во всех странах с развитым авиастроением такое крыло признавалось наиболее перспективным, его планировали установить на американские самолеты четвертого поколения Грумман F-14 "Томкэт" и FX (эта программа в дальнейшем привела к созданию самолета Маедоннел-Дуглас F-15 с неподвижным крылом). Вопросам маневренности фронтовых истребителей в середине 1960-х гг. не придавалось такого значения, как в 1970-е гг., а на первое место выдвигались требования универсальности и обеспечения хороших взлетно-посадочных характеристик, которые наилучшим образом достигались на самолетах с крылом изменяемой геометрии (предполагалось, что в условиях войны с применением тактического ядерного оружия аэродромы мирного времени будут быстро уничтожены, и уцелеет лишь авиация, рассредоточенная на полевых аэродромах). Кроме того, по некоторым сведениям, к проекту "23-11" питал особое расположение Л.И.Брежнев, старавшийся вникать (хотя и не всегда успешно) в вопросы оборонного строительства. При такой поддержке выбор "23-11" был предопределен заранее.

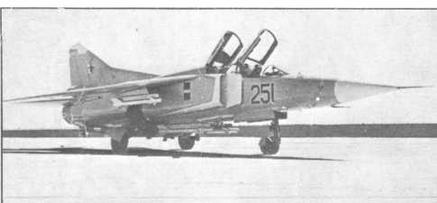

Прототип МиГ-23УБ (23-51) на испытаниях. На пилонах - 4 УР Р-ЗС. Фото ОКБ им. А.И.Микояна.

Характеристики истребителей "Мираж"G, "23-01" и "23-11

Тип самолета

"Мираж" G

23-11

23-01

Мин. размах крыла, м

7,00

7,78

7,72

Макс, размах крыла, м

13,00

13,97

–

Длина самолета, м

16,80

15,78

16,80

Высота* самолета, м

5,35

5,77

5,15

Площадь крыла, м

²

25,00

32,10

40,00

Взлетн. масса без УР, кг

14740

12860

–

Норм.взл. масса с УР, кг

16340

13300

16000

Макс, взлетн. масса, кг

19300

18000

Масса топлива во внутр. баках, кг

_

4250

Макс, статическая

10350

7800

7800+

тяга двигателя, кгс

1-2x2350**

Максимальное число М

2,2

2,13

2,30

Практический потолок, м

I 17500

17200

Макс, дальность, км

2150

2045

–

Разбег, м

810

320

180

Пробег с парашютом, м

–

440

250

Пробег без парашюта, м

550

750

–

Макс, экспл. перегрузка

6,5

3,1***

* Указана в полетном положении с выпущенным шасси во всех таблицах

** Подъемные двигатели

***На серийном самолете МиГ-23С максимальная эксплуатационная перегрузка составила 7,5д

Самолет "23-11/1", как и "23-01", оснастили ТРДФ Р- 27Ф-300 (тяга 1x5200/7800 кгс). Этот двигатель, созданный под руководством К.Р.Хачатурова, имел удельный расход топлива, на 25% меньший, чем ТРДФ Р-11Ф2-300, установленный на истребителе МиГ-21. Высокорасположенное крыло изменяемой геометрии, снабженное мощной механизацией по передней и задней кромке, могло устанавливаться на углы стреловидности 16°, 45° и 72°. Шасси оригинальной конструкции убиралось в фюзеляж, занимая минимальный объем. На основных стойках были применены колеса КТ-133 830x225 мм, переднее колесо имело размеры 520x125 мм. Внутренние полости стоек шасси использовались как емкости сжатого воздуха. На самолете был установлен подфюзеляжный киль, складывающийся при посадке; впервые такая конструкция появилась на опытном самолете Е-8. Под основным килем располагался контейнер с тормозным парашютом ПТ -10370-65 с площадью крестообразного купола 21 м². В первые годы эксплуатации МиГ-23 неоднократно можно было наблюдать, как тормозной парашют самопроизвольно вываливался при взлете и, нераскрытый, болтался за набирающим высоту истребителем, принимая форму колбасы, пока летчик не сбрасывал его. Конструкция планера выполнялась с широким использованием легированных сталей (из них, в частности, сваривалась центральная секция фюзеляжа, используемая как интегральный топливный бак). Остекление кабины имело минимальное аэродинамическое сопротивление из-за низкой посадки летчика, что соответствовало "моде" того времени, однако ограничивало обзор вбок и назад (что частично компенсировалось установкой перископа). Ракетное вооружение, включающее две УР средней дальности Р-23 и две ракеты малой дальности с ИК системой самонаведения Р-13, размещалось на двух подкрыльевых и двух подфюзеляжных узлах подвески. С полным ракетным вооружением максимальная скорость истребителя соответствовала М=1,7, а практический потолок равнялся 17000 м. На подфюзеляжном узле подвески мог размещаться ПТБ емкостью 800 л, за характерные очертания прозванный "банан". Под фюзеляжем предполагалось расположить двухствольную пушку ГШ-23Л (23 мм) - уникальное по своим характеристикам орудие, при массе 51 кг посылающее 200-граммовые снаряды с начальной скоростью 700 м/с и скорострельностью 3200 выстр/мин. Для сравнения, шестиствольная пушка М61 "Вулкан" - основное оружие истребителей ВВС США - при массе орудия 120 кг и снаряда 100 г имеет скорострельность 6000 выстр/мин и обеспечивает начальную скорость 1036 м/с. Однако на первом опытном самолете пушечное вооружение не устанавливалось.

К другим достоинствам нового истребителя следует отнести наличие автоматической системы управления САУ-23А и другого весьма совершенного для своего времени БРЭО.

Интересно сравнить самолеты "23-01" и "23-11" с опытным истребителем Дассо-Бреге "Mnpax"G, оснащенным крылом изменяемой геометрии и совершившем первый полет 18 ноября 1967 г.
– в том же году, что и новые самолеты ОКБ А.И.Микояна. Как видно из таблицы, самолет "23-11" был практически эквивалентен "МиражуХ, хотя и имел несколько лучшие взлетно-посадочные характеристики.

Вскоре после начала летных испытаний прототипа были построены опытные "23-11/2” и "23-11/3", на которых продолжалась отработка систем и вооружения самолета. 21 мая 1969 г. совершил первый полет серийный истребитель МиГ-23С (именно такой самолет и был показан летчикам липецкого центра летом 1970 г.). МиГ-23С оснащался мощной по тем временам РЛС РП-23"Сапфир" ("Сапфир-23"), обеспечивающей всепогодный перехват на догонных и встречных курсах при помощи УР Р-23, а также УР малой дальности Р-ЗС и Р-ЗР с инфракрасной и радиолокационной полуактивной системой. Следует заметить, что РЛС "Сапфир-23" были оборудованы не все серийные МиГ-23С: на некоторых машинах из-за недопоставки промышленностью новых станций были установлены РЛС РП-21 "Сапфир", используемые и на МиГ-21; для сохранения центровки из-за меньшей массы РЛС на этих самолетах устанавливался балластный груз. Кроме РЛС, самолет оснащался теплопеленгатором ТП-23, позволяющим обнаруживать и атаковать воздушные цели в пассивном режиме, что обеспечивало большую скрытность и помехозащищенность истребителя. Впервые в СССР теплопеленгаторы начали устанавливаться на некоторых фронтовых истребителях МиГ-15бис еще в начале 1950-х гг., однако широкое применение они нашли лишь на МиГ-23.

В 1969-1970 гг. на московском авиазаводе "Знамя труда" (ныне МАПО им. Дементьева) было построено 50 МиГ-23С (часть уже собранных машин долгое время стояла в цехе, ожидая поставки радиоэлектронного оборудования). Первые серийные самолеты с двигателем Р-27Ф2-300 поступили в истребительный авиаполк, базировавшийся в г.Рось (БелВО). Машина летчикам "не показалась": были велики ограничения по перегрузкам (максимальная эксплуатационная перегрузка - 3,5д), крылья постоянно "трещали", и в части приходилось рассылать ремкомплекты поворотных консолей. Аналогичные проблемы возникали и у американцев. Так, у самолета с изменяемой геометрией крыла F-111 перегрузка длительное время была ограничена Зд и лишь позднее увеличена до 4д, а истребитель для завоевания превосходства в воздухе F-14, который, по требованию военных, должен был маневрировать с перегрузкой 9, не может превышать шестикратной перегрузки. Впрочем, тогда у нас про это не знали, сравнивая параметры своих истребителей с рекламными характеристиками зарубежной техники, и выводы были совершенно удручающими.
