AutoCAD 2008. Руководство пользователя

POLARMODE

Управляет полярным и объектным отслеживанием

SNAPTYPE

Задает тип привязки для текущего видового экрана

TEMPOVERRIDES

Включает и отключает клавиши временной отмены

TRACKPATH

Управляет отображением линий выравнивания для полярного отслеживания и отслеживания объектной привязки

Утилиты

Нет

Ключевые слова для команд

Нет

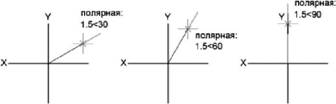

Разовое задание угла отслеживания (Угол)

Имеется возможность разового задания угла отслеживания, действующего до указания очередной точки.

Для разового задания угла отслеживания в ответ на запрос о выборе точки следует ввести в командной строке символ знака "меньше" (<) и нужное значение угла. Диалог в командной строке во время выполнения команды ОТРЕЗОК с использованием разового задания угла отслеживания выглядит следующим образом:

Команда: отрезок

Первая точка: Укажите точку начала отрезка

Следующая точка или [Отменить]: <30

Угол отслеживания: 30

Следующая точка или [Отменить]: Укажите точку

Заданный угол определяет направление перемещения курсора, игнорируя настройки шаговой привязки, ортогонального отслеживания и полярной привязки. Остаются действующими режим объектной привязки и метод задания координат.

Краткий справочник

Команды

Нет

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Комбинирование и смещение точек и координат

Чтобы задать новое положение точки, можно объединить координатные значения из нескольких точек или указать смещения от существующих объектов.

Комбинирование составляющих координат с помощью координатных фильтров

Координатные фильтры используются для единовременного извлечения одного координатного значения из местоположений в существующих объектах.

Координатными фильтрами указывается положение новой координаты с помощью значения X из одного положения, значения Y — из второго положения, а для 3D координат — значения Z из третьего положения. В сочетании с объектной привязкой координатные фильтры можно использовать для получения значений координат из существующего объекта.

Как правило, координатные фильтры используются для указания центра прямоугольника или проекции 3D точки на плоскость XY ПСК.

Для указания фильтра в командной строке нужно ввести знак десятичной точки, а затем одну или несколько букв: X, Y или Z. Следующий ввод ограничен только конкретным координатным значением.

Пример: Использование фильтров в 2D

Отверстие в крепежной пластине на следующем чертеже отцентрировано относительно прямоугольника путем извлечения координат X,Y середин горизонтального и вертикального ребер детали соответственно.

Последовательность набора в командной строке выглядит так:

Команда: круг

Центр круга или [3Т/2Т/ККР (кас кас радиус)]: сер

Выбрать горизонтальный отрезок нижнее ребро крепежной пластины (требуется YZ): сер

Выбрать вертикальный отрезок левое ребро крепежной пластины Диаметр/<Радиус> Задать радиус отверстия

Координатные фильтры действуют только в том случае, когда программа запрашивает точку. При попытке использования координатных фильтров в ответ на подсказку "Команда" программа выводит сообщение об ошибке.

Пример: Использование координатных фильтров в 3D

В данном примере показано использование координатного фильтра для создания объекта точки в центре 3D объекта. Для простоты восприятия невидимые линии подавлены. Координата X новой точки извлекаются из первой заданной точки, координата Y — из второй точки, а Z — из третьей точки. В результате комбинирования этих трех значений получаются координаты новой точки.

Команда: точка

Точка: .x

сер

Выбрать объект (1)

(требуется YZ): .y

сер

Выбрать объект (2)

(требуется Z): сер

Выбрать объект (3)

Для задания 2D точки с использованием координатных фильтров

1. В ответ на запрос координат точки в командной строке указать координатный фильтр (.x или .y).

Например, для задания значения координаты X ввести .x.

2. Указать точку, из координат которой выделяется координатная составляющая.

Например, в случае выбора фильтра .x в пункте 1, значение X выделяется из этой точки.

3. Для получения остальных значений координат укажите другую точку.

Положение новой точки объединяет координатные значения, извлеченные из точек, которые заданы в пункте 2 и 3.

ПРИМЕЧАНИЕ. При выполнении п.2 и п.3 вместо указания точек можно вводить числовые значения.

Для задания 3D точки с использованием координатных фильтров

1. В ответ на запрос координат точки в командной строке укажите координатный фильтр (.x, .y, z., .xy, .xz или .yz).

Например, для задания значения координаты X ввести .x.

2. Указать точку, из координат которой выделяются значения.

Например, в случае выбора фильтра .x в пункте 1, значение X выделяется из этой точки.
