| Если требуется, чтобы с помощью объектов в блоке | создавались объекты на этих слоях | создавались объекты с этими свойствами |
|---|---|---|
| сохраняли исходные свойства | на любых, но не 0 | с любыми, но не ПОБЛОКУ и ПОСЛОЮ |
| наследовали свойства текущего слоя | 0 | ПОСЛОЮ |
| наследовали в первую очередь текущие свойства, переопределяющие
| на любых | ПОБЛОКУ |
Наследуемые свойства могут также использоваться и во вложенных блоках.
Для задания цвета создаваемых объектов
1. На панели "Свойства" щелкнуть на управляющем списке "Цвета".
2. Щелкнуть на нужном цвете для его использования при создании новых объектов или щелкнуть на пункте "Выбор цвета" для вызова одноименного диалогового окна, где выполнить одно из действий:
■ На вкладке "Номер цвета" выбрать цвет или ввести номер по ИЦА (1-255) либо имя в поле "Цвет". Нажать "OK".
■ На вкладке "Вся палитра" выбрать цветовую модель "HSL" и задать значения "H (оттенок)", "S (насыщенность)" и "L (яркость)". Затем нажать "OK".
■ На вкладке "Альбомы цветов" выбрать необходимый альбом, выбрать требуемый цвет. Нажать "OK".
■ Выберите ПОСЛОЮ для создания новых объектов чертежа в цвете, назначенном текущему слою.
■ Выберите ПОБЛОКУ для создания новых объектов чертежа в текущем цвете в течение всего времени, пока они объединены в блок. При вставке блока объектам присваивается текущий цвет, заданный в чертеже.
3. Нажать "OK".
Установленный текущий цвет отображается в управляющем списке "Цвета".
ЦВЕТ
Для задания типа линий вновь создаваемых объектов
1. В меню Формат выберите→Тип линий.
2. При необходимости загрузки дополнительных типов линий нажать "Загрузить", выбрать один или несколько типов линий и нажать "OK".
Для выделения нескольких типов линий используется клавиша CTRL; для выделения диапазона типов линий — клавиша SHIFT.
3. В окне Диспетчера типов линий выполнить одно из следующих действий:
■ Выделить тип линий и нажать кнопку "Текущий" для назначения выбранного типа линий всем вновь создаваемым объектам.
■ Выберите значение ПОСЛОЮ для построения новых объектов с текущим типом линий слоя.
■ Выберите значение ПОБЛОКУ для построения новых объектов с типом линий текущего слоя, пока они не объединены в блок. При вставке блока в чертеж объектам в блоке присваивается текущая настройка типа линии.
4. Нажать "OK".
Установленный текущий тип линий отображается в управляющем списке "Типы линий". Для установки текущим уже загруженного типа линий нужно раскрыть управляющий список "Типы линий" и выберите нужный тип линий.
ТИПЛИН
Команды
ЦВЕТ
Установка цвета для вновь создаваемых объектов
СЛОЙ
Управление слоями и их свойствами
ТИПЛИН
Загрузка, установка и изменение типов линий
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Вложение блоков

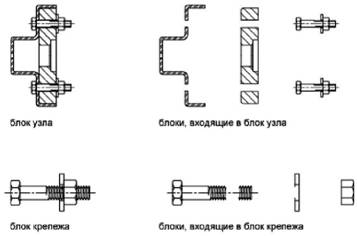

С помощью вложенных блоков можно построить один блок из нескольких компонентов. Например, можно вставить в чертеж изображение механического узла, в который входят кожух, кронштейн и крепежные элементы; где каждый крепежный элемент состоит из болта, шайбы и гайки. Единственное ограничение при использовании вложенных блоков — запрет ссылок из блока на сам этот блок.
Команды
БЛОК
Создание описания блока из выбранных объектов
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Создание библиотек компонентов
Библиотека компонентов представляет собой файл чертежа, в котором хранится набор описаний блоков. Пользователь может использовать библиотеки компонентов, поставляемые Autodesk и другими разработчиками, а также создавать свои собственные библиотеки.
Набор родственных описаний блоков можно объединить и сохранить в виде одного файла чертежа. Файлы чертежей, созданные таким образом, называются библиотеками компонентов. Во время работы с чертежом пользователь может вставлять из библиотеки компонентов отдельные описания блоков. Файлы библиотек компонентов, кроме своего функционального предназначения, ничем не отличаются по структуре от других файлов чертежей.
При создании каждого описания блока в библиотеке компонентов с помощью команды БЛОК можно задать короткое пояснение к блоку, которое выводится в Центре управления.
При необходимости, в графическую область чертежа библиотеки компонентов можно вставить тексты, поясняющие каждый блок. Здесь, например, указывается имя блока, дата создания, дата внесения последних изменений и т.п. Это позволяет наглядно представлять себе содержание библиотеки.
Для просмотра и копирования отдельных описаний блоков из библиотеки компонентов и других имеющихся файлов чертежей в текущий чертеж можно использовать Центр управления. При копировании одноименного описания блока уже имеющийся в чертеже блок не удаляется.
Для создания библиотеки компонентов
1. Создать новый чертеж.
2. Создать описание блока.
3. При необходимости, повторить пункт 2 для создания нескольких блоков.
4.Сохранить чертеж с нужным именем.
Эти блоки можно вставлять в любой чертеж с помощью Центра управления (команда ЦУВКЛ).
