AutoCAD 2008. Руководство пользователя

Когда значения параметров вхождения динамического блока соответствуют ряду значений свойств входа, значения соответствующего свойства поиска присваиваются этому вхождению блока. Эти параметры и значения поиска отображаются в палитре "Свойства" в списке "Настройка".

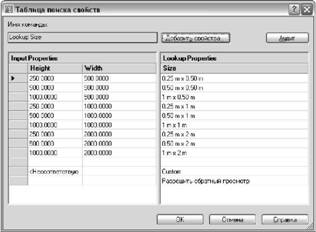

Например, при изменении значения высоты вхождения блока крепления освещения на 250 сантиметров и значения ширины на 500 сантиметров свойство "Размер" в области "Настройка" палитры "Свойства" будет иметь значение 0,25 м × 0,50 м.

В таблице выбора в нижней части свойств входа находится ряд с ярлыком <Несоответствующий>. Если значения параметра во вхождении блока не соответствуют ряду значений свойства входа, определенных в таблице поиска блока, значение свойства поиска, которое соответствует ряду <Несоответствующий> назначается вхождению блока. Значением по умолчанию является Настройка, но можно указать другое значение, изменив его в таблице.

Включение обратного поиска

Можно также указать свойство поиска для обратного поиска. Это добавит ручку выбора к вхождению динамического блока. При нажатии этой ручки отображается раскрывающийся список значений поиска для этого свойства поиска (столбец в таблице). При выборе значения из этого списка соответствующие значения свойства входа присваиваются этому вхождению блока. В зависимости от того, как был определен блок, это обычно приводит к изменению геометрии вхождения блока.

Для включения обратного поиска для свойства поиска каждый ряд в таблице выбора должен быть уникальным. После добавления свойств и значений в таблицу можно проверить ее на наличие ошибок и пустых ячеек, нажав кнопку проверки в диалоговом окне "Таблица выбора свойств". Можно также использовать параметры контекстного меню для вставки, удаления и изменения порядка рядов.

ПРИМЕЧАНИЕ. Если оставить ячейку в столбце свойств поиска пустой и если у нее будет связанное свойство входа в том же ряду, свойство поиска не позволит выполнить обратный поиск.

См. также:

■ Извлечение данных из атрибутов

■ Извлечение данных из атрибутов (метод низкого уровня)

Для создания таблицы выбора для динамического блока

1. В редакторе блоков добавьте один или несколько параметров выбора к описанию динамического блока, выполнив шаги в разделе Чтобы добавить в описание динамического блока параметр выбора.

2. В редакторе блоков добавьте операцию поиска к описанию динамического блока, выполнив следующие шаги в разделе Для добавления операции поиска в описание динамических блоков.

Отобразится диалоговое окно "Таблица выбора свойств".

3. Используйте одну из следующих процедур для настройки таблицы выбора для динамического блока.

 ■ Для добавления свойств входа в таблицу выбора.

 ■ Для добавления свойств поиска в таблицу выбора.

 ■ Для включения обратного поиска

4. На панели инструментов редактора блоков щелкните "Сохранить описание блока".

5. (Дополнительно) Завершив работу с редактором блоков, щелкните "Закрыть редактор блоков".

Редактор блоков

БЛОКПАРАМ

Для добавления свойств входа в таблицу выбора.

1. В редакторе блоков дважды щелкните операцию поиска в описании динамического блока.

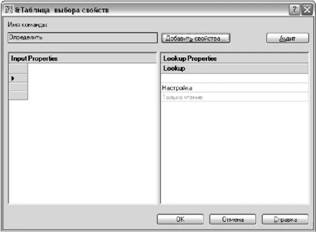

2. В диалоговом окне "Таблица выбора свойств" щелкните "Добавить свойства".

3. В нижнем левом углу диалогового окна "Добавление свойств параметров" щелкните "Добавить свойства входа".

4. В списке "Свойства параметров" выберите свойства параметров, которые необходимо добавить в таблицу выбора. Для выбора нескольких свойств следует удерживать нажатой клавишу CTRL.

5. Нажать "OK".

БЛОКТАБЛВЫБ

Для добавления свойств поиска в таблицу выбора.

1. В редакторе блоков дважды щелкните операцию поиска в описании динамического блока.

2. В диалоговом окне "Таблица выбора свойств" щелкните "Добавить свойства".

3. В нижнем левом углу диалогового окна "Добавление свойств параметров" щелкните "Добавить свойства поиска".

4. В списке "Свойства параметров" выберите свойства параметров выбора, которые необходимо добавить в таблицу выбора. Для выбора нескольких свойств следует удерживать нажатой клавишу CTRL.

5. Нажать "OK".

БЛОКТАБЛВЫБ

Для добавления значений в таблицу выбора

1. В редакторе блоков дважды щелкните операцию поиска в описании динамического блока.

2. В диалоговом окне "Таблица выбора свойств" щелкните пустую ячейку и выполните одно из следующих действий:

 ■ Выбрать значение из раскрывающегося списка. (Раскрывающийся список отображается, только если для параметра определен набор значений.)

 ■ Ввести значение.

3. Повторить шаг 2, как требуется для заполнения таблицы.

4. Нажать "OK".

БЛОКТАБЛВЫБ

Для включения обратного поиска

1. В редакторе блоков дважды щелкните операцию поиска в описании динамического блока.

2. В нижней части столбца "Свойство поиска" диалогового окна "Таблица выбора свойств" щелкните "Только чтение" и выберите "Разрешить обратный просмотр" из списка.

ПРИМЕЧАНИЕ. Можно также выбрать "Разрешить обратный просмотр", если данные введены в столбец.

3. Нажать "OK".

БЛОКТАБЛВЫБ

Чтобы сделать свойство поиска только для чтения

1. В редакторе блоков дважды щелкните операцию поиска в описании динамического блока.

2. В нижней части столбца "Свойство поиска" диалогового окна "Таблица выбора свойств" щелкните "Разрешить обратный просмотр" и выберите "Только чтение" из списка.

3. Нажать "OK".

БЛОКТАБЛВЫБ

Для проверки на наличие ошибок в таблице выбора

■ В диалоговом окне "Таблица выбора свойств" нажмите кнопку "Проверить".

Для открытия существующей таблицы выбора

■ В редакторе блоков дважды щелкните операцию поиска.
