AutoCAD 2008. Руководство пользователя

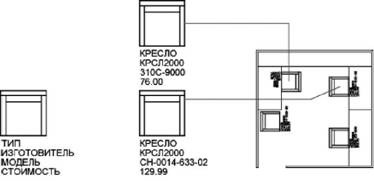

На этой иллюстрации атрибуты являются однострочными. Для сохранения таких данных, как адреса и описания, пользователь может создавать и многострочные атрибуты.

Информацию, хранящуюся в атрибутах чертежа, можно экспортировать из чертежа с последующим использованием в электронных таблицах или базах данных для генерации различных спецификаций. С каждым блоком может быть связано несколько атрибутов, имеющих различные имена.

Атрибуты могут быть скрытыми. Скрытый атрибут не отображается на экране и не выводится на печать. Тем не менее, информация атрибута хранится в файле чертежа и может быть записана в файл извлечения для использования в программе базы данных.

В процессе вставки блока с несколькими атрибутами последовательно предлагается ввести значение каждого из них. Кроме того, в блоках могут использоваться постоянные атрибуты, значения которых не изменяются. Запрос на их ввод при вставке блока не выдается.

Пользователь может создавать атрибуты. Подробнее о создании аннотативных атрибутов и работе с ними см. раздел Создание аннотативных блоков и атрибутов.

См. также:

■ "Редактирование описаний атрибутов блоков"

■ Масштабирование аннотаций

Краткий справочник

Команды

АТОПР

Создание описаний атрибутов

АТЭКР

Выполняет общий контроль видимости атрибутов блока в чертеже

АТРЕД

Изменение данных атрибутов в блоке

АТРЕДМ

Изменение текстового содержимого атрибута в блоке

ДИАЛРЕД

Редактирование текстов (в том числе размерных), описаний атрибутов и допусков формы и расположения

ОКНОСВ

Управление свойствами объектов

Системные переменные

AFLAGS

Задание параметров для атрибутов

АТТDIА

Контроль команды ВСТАВИТЬ: используется ли диалоговое окно для указания значения атрибута.

АTTIPE

Управление отображением редактора по месту редактирования, предназначенного для создания атрибутов мультилиний

АТТМODЕ

Управление отображением атрибутов

АТТМULTI

Управление возможностью создания атрибутов мультилиний

ATTREQ

Контроль использования командой ВСТАВИТЬ настроек по умолчанию для атрибутов в процессе вставки блоков.

Утилиты

Нет

Ключевые слова для команд

Нет

Создание атрибутов

Эти характеристики содержат конкретную метку-имя для данного атрибута, текст подсказки, отображаемый при вставке блока, информацию о значениях, формат текста, расположение в блоке и его необязательные режимы (скрытый, постоянный, контролируемый, установленный, позиция фиксации, несколько строк).

Если данные из атрибутов планируется использовать для создания каких-либо спецификаций или отчетов, то следует запоминать имена атрибутов. Они понадобятся позже при создании файла шаблона атрибутов.

Выбор режимов атрибутов

Режимы атрибутов отвечают за поведение атрибутов в блоках. Например, пользователь может:

■ Сделать атрибут видимым или невидимым в чертеже

■ Указать, является ли значение атрибута постоянным (например, номер детали)

■ Указать, можно ли перемещать атрибут относительно блока

■ Указать, является ли атрибут однострочным или многострочным.

Если атрибут имеет постоянное значение, при вставке блока запрос этого значения не выводится. Если атрибут имеет переменное значение (например, инвентарный номер компьютера), при вставке блока выводится запрос этого значения.

Однострочные и многострочные атрибуты

Между однострочными или многострочными атрибутами имеется несколько отличий.

■ Однострочные атрибуты в интерфейсе пользователя ограничены 255 символами.

■ Многострочные атрибуты обеспечивают более сложное форматирование, чем однострочные.

■ Для редактирования однострочных и многострочных атрибутов используются разные редакторы.

■ Для многострочных атрибутов отображаются четыре ручки (как и для объектов МТЕКСТ), а для однострочных атрибутов отображается одна ручка.

■ При сохранении чертежа в AutoCAD 2007 или более ранней его версии многострочный атрибут преобразуется в несколько однострочных, по одному для каждой строки текста исходного многострочного атрибута. При открытии файла в текущей версии программы такие однострочные атрибуты автоматически объединяются обратно в многострочные.

ПРИМЕЧАНИЕ. При пересылке многострочного атрибута из текущей версии в более раннюю версию AutoCAD и обратно может произойти отсечение очень длинных строк текста с потерей форматирование (из-за различия между этими двумя типами атрибутов). Однако перед отсечением строки AutoCAD выводит диалоговое окно, позволяющее отменить эту операцию.

Устранение ошибок в описаниях атрибутов

При совершении ошибки в описании атрибута пользователь может сделать небольшие корректировки с использованием палитры "Свойства" или введением команды ДИАЛРЕД (перед связыванием этого атрибута с блоком). При необходимости внесения более обширных изменений будет лучше удалить описание атрибута и создать новое.

Связывание атрибутов с блоками

После создания одного или нескольких описаний атрибутов они присоединяются к блоку (при его определении или переопределении). Вместе с другими объектами, включаемыми в блок, следует выбрать и нужные атрибуты.

В один блок можно включить несколько атрибутов. Например, можно определить атрибуты с метками "Тип", "Изготовитель", "Модель", "Стоимость" и далее включить их в блок с именем СТУЛ.

Обычно запросы выдаются в том же порядке, в каком выбирались атрибуты при формировании блока. Однако если атрибуты в ходе формирования блока были выбраны с помощью рамки или секущей рамки, запросы выдаются в порядке, обратном порядку создания атрибутов. Воспользуйтесь диспетчером атрибутов блоков, чтобы изменить порядок запросов данных атрибутов при вставке вхождения блока.

В процессе работы с редактором блоков можно также использовать диалоговое окно "Порядок атрибутов" для изменения порядка запросов данных об атрибутах (при вставке ссылки на блок).

Использование атрибутов без связывания с блоками

Имеется возможность создания отдельных атрибутов, не связанных с блоками. Если чертеж, где имеются такие атрибуты, сохранить, то при выполнении вставки этого чертежа в другой чертеж выдаются запросы на ввод значений атрибутов.

Для создания описания атрибута
